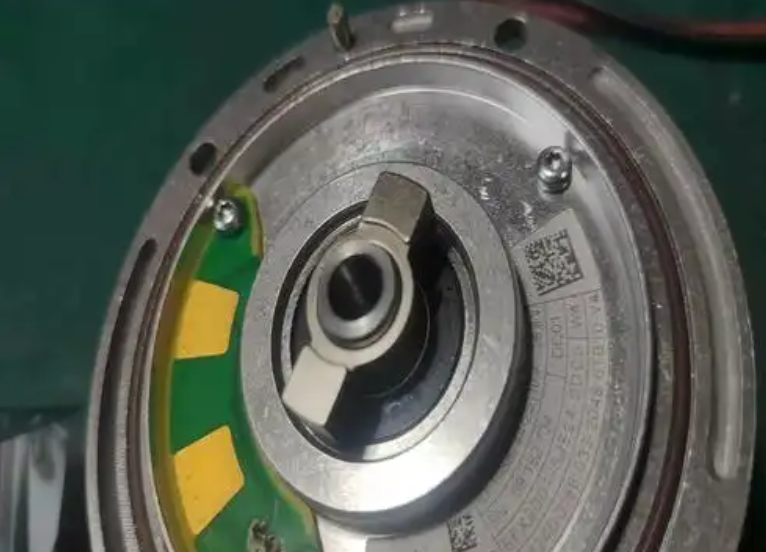

西门子编码器短路故障维修省心省力:6月6日我们收到一位来自浙江的客户来电,咨询西门子编码器发生了短路的故障问题。西门子编码器作为工业自动化系统的核心组件,其稳定运行对生产线的效率与安全至关重要。然而,短路故障是编码器最常见的故障类型之一,可能导致信号丢失、设备误动作甚至系统停机。

西门子编码器短路故障的典型表现
西门子编码器发生短路故障时,通常会表现出明显的电气和机械异常现象,准确识别这些症状是故障诊断的第一步。根据工业现场的实际案例统计,短路故障主要呈现以下三类典型表现:
信号传输异常:这是编码器短路最直接的反映。当短路发生时,编码器输出信号会变得极不稳定,PLC或伺服驱动器显示屏上通常会出现数值跳变、归零或持续报警现象。例如,在汽车生产线上,增量式编码器短路后常导致机器人重复定位精度急剧下降,并触发E74021(编码器信号丢失)故障代码。绝对值编码器则可能出现位置数据突变或校验错误。信号异常还可能表现为驱动器接收到错误的反馈信号,导致电机运行抖动或速度波动。
硬件物理损坏:持续的短路电流会导致编码器局部过热,外壳温度可能超过60℃。仔细检查电缆接头处常可见明显的烧蚀痕迹或绝缘材料熔化的迹象。在电源线与信号线短接的严重情况下,编码器供电模块的熔断器会熔断以保护电路。拆开编码器外壳后,可能观察到PCB板上的元件烧焦、线路碳化或光电器件损坏。某化工厂案例显示,绝对式编码器因电解液泄漏导致光栅传感器引脚短路,表现为Z相信号持续保持高电平状态。
系统保护响应:现代驱动系统对编码器短路具有多种保护机制。西门子S120驱动器在检测到编码器短路时通常会触发F31115(过流保护)故障代码。其他常见保护反应包括:驱动器限制输出电流、电机运行抖动或突然停机。在钢铁厂轧机应用中,曾因编码器电缆绝缘破损引发对地短路,导致整条轧制线紧急停车,造成重大生产中断。这些系统级反应虽然影响了生产连续性,但有效防止了故障扩大和设备进一步损坏。
系统性诊断流程与方法
面对西门子编码器短路故障,采用结构化诊断方法能显著提高排查效率。根据故障复杂程度,诊断流程可分为三个层次:初步隔离检测、编码器本体检测和环境因素排查,逐步缩小故障范围。
初步隔离检测
电源端子阻值测量:首先断开编码器与驱动器的连接,使用数字万用表测量电源端子(+5V/24V与0V之间)的电阻值。正常状态下,阻值应大于1kΩ;若测量值低于50Ω,即可确认存在短路故障。此步骤能快速判断短路的大致位置——电源回路还是信号回路。
分段电缆检查:对多芯编码器电缆实施分段测试是定位短路点的有效方法。推荐使用500V兆欧表逐根测试线间绝缘电阻,特别关注棕色(+Vcc)、黑色(0V)与白色(A相)、绿色(B相)等信号线间的阻值。测试时应将电缆分为若干段(如驱动器端、中间段和编码器端),逐步缩小故障范围。某半导体设备维修案例中,通过分段检测发现真空环境导致电缆中部绝缘失效,仅更换该段电缆即解决问题。
替代法验证:若条件允许,可使用已知良好的编码器或电缆进行替代测试。这种方法虽然简单,但在现场诊断中往往能快速确认故障部件。需要注意的是,替代测试前应确保驱动器参数设置正确,避免因参数不匹配造成误判。
编码器本体检测
PCB板检查:拆解编码器外壳后,首先目视检查PCB板是否有烧焦元件、线路碳化或电解液泄漏痕迹。使用放大镜检查光电耦合器、TVS保护二极管等关键元件。某电厂维修案例显示,更换失效的TVS二极管(SMBJ5.0CA)成功解决了电源端瞬态电压导致的击穿短路问题。
信号波形分析:使用示波器观察编码器输出波形是诊断内部短路的有效手段。正常增量式编码器应输出相位差90°的规整方波。若出现波形畸变、幅度不足或直流分量偏移,通常提示内部光电耦合器可能击穿或码盘污染。对于绝对值编码器,可通过专用适配器读取并分析其数字信号是否符合协议规范。
光电组件检测:清洁光电码盘需用无水乙醇配合无尘布操作,避免划伤精密刻线。重装时需精确调整发光管与接收器的轴向间隙(典型值0.1-0.3mm)。对于磁编码器,则应检查磁栅是否污染或退磁,霍尔传感器是否正常工作。
环境因素排查
防护等级评估:检查编码器安装位置是否存在冷却液渗入现象,这在IP防护等级不足时多发。某数控机床维修案例中,切削液腐蚀导致ERN1387编码器插针短路。对于恶劣环境,应考虑升级编码器防护等级或加装防护罩。
振动分析:过大的机械振动可能使内部导线绝缘脱皮导致短路。使用频谱仪检测设备振动频率是否超出编码器允许范围(通常≤100Hz)。在造纸机械等高频振动场合,编码器安装时应采用减震措施,并定期检查紧固状态。
温度监测:记录编码器工作环境的温度变化,特别是是否存在周期性高温(如靠近加热源)或急剧温变。某钢厂案例中,环境温度剧烈变化(60℃幅度)导致编码器密封圈失效,水汽侵入引发PCB短路。对于极端温度环境,应考虑选用宽温型号或增加散热/加热装置。
专业维修操作指南
确认西门子编码器短路故障的具体位置后,需要根据故障类型采取针对性的维修措施。维修操作的质量直接影响设备修复后的可靠性和使用寿命,因此必须遵循规范的工艺流程和技术标准。
电缆类短路处理
电缆更换规范:对于存在绝缘破损或导体短路的编码器电缆,必须更换为西门子认证的屏蔽双绞线(如6FX2002系列)。截断受损段后重新压接航空插头时,需严格按照接线图保证色标对应,避免相序错误。特别需要注意的是,屏蔽层必须采用单端接地方式(通常在驱动器侧接地),避免形成地环路引入干扰。某汽车生产线维修后因屏蔽层双端接地导致信号干扰,返工后问题解决。
特殊应用场景处理:在拖链等动态弯曲应用场景,应选用专用耐弯曲电缆(弯曲寿命>500万次),并在维修后增加电缆固定夹避免弯折应力集中。对于真空环境,需更换航天级聚酰亚胺绝缘电缆,并采用真空专用馈通端子。某半导体晶圆厂采用此方案后,真空机械手编码器连续运行18个月无故障。
接头处理工艺:电缆接头是短路高发部位,维修时应采用高可靠性连接技术。航空插头压接需使用专用工具,确保接触电阻低于5mΩ。焊接型接头应使用含银焊锡,焊后做绝缘加固处理。维修完成后,必须进行连续性测试和绝缘电阻测试(线间及对地≥100MΩ)。
电路板级维修
PCB修复技术:清除PCB板碳化区域后,需使用导电银浆修复断裂线路,修复路径应尽量短直。对于多层板内层短路,通常需要更换整块PCB。某风电设备编码器因雷击导致电源层与信号层短路,采用导电银浆跳线成功修复。维修后必须进行清洁处理,去除助焊剂残留和导电颗粒。
元件级维修:更换损坏元件是电路板维修的核心工作。TVS二极管、光电耦合器、信号调理IC是常见短路点。更换元件时需注意:使用相同或更高规格的替代品;静电防护措施到位;焊接温度和时间控制在元件允许范围内。更换光电耦合器后,需重新调整发光管与接收器的相对位置,确保信号质量。
功能测试与校准:电路板维修完成后,需进行严格的功能测试。使用编码器信号模拟器验证各通道输出波形、幅度和相位关系。对于绝对值编码器,还需检查位置数据的正确性和通信协议的符合性。某CNC机床维修案例中,未校准的编码器导致加工精度超差,重新校准后恢复正常。
编码器初始化:绝对值编码器维修后必须执行零点校准。对于西门子1FK7/1FT7系列电机,需使用SMC30工具盒进行参考点设定。增量式编码器则需检查零位(Z相)信号与机械位置的对应关系,必要时调整安装角度。

系统集成测试:完成硬件维修和参数设置后,需进行全面的系统测试。包括:低速/高速运行测试、正反转测试、急停测试、负载测试等。测试过程中监测编码器信号稳定性、温度变化和系统报警状态。建议记录测试数据作为维修档案,便于后续跟踪分析。
