西门子工控机开不了机故障维修基础指南

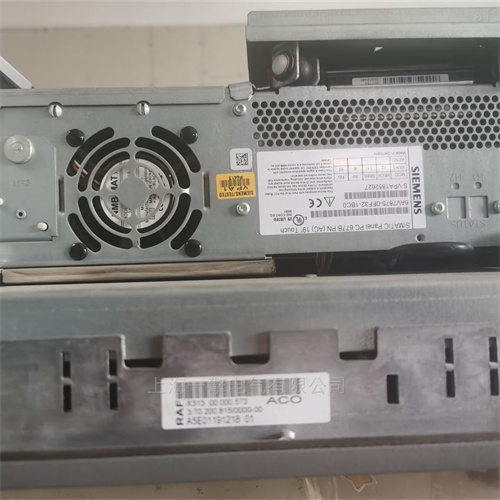

西门子工控机开不了机故障维修基础指南：6月11日我们收到一位来自无锡的客户的来电，咨询西门子工控机开不了机的故障问题。西门子工控机作为工业自动化领域的核心控制设备，其稳定运行对生产线至关重要。然而，硬件故障导致的无法开机问题在工业环境中并不罕见。

主板与核心硬件组件的故障排查

当确认电源系统正常后，工控机仍无法开机，问题很可能出在主板或其他核心硬件组件上。主板作为工控机的”中枢神经系统”，其故障表现多样且诊断复杂。据统计，主板及相关组件故障约占西门子工控机无法开机问题的35%。

内存故障是最常见的导致开机无显示的硬件问题之一。症状可能包括完全无反应、持续报警声或间歇性启动失败。排查时应先关机断电，然后打开机箱，找到内存插槽（通常为1-4个DIMM插槽）。取出内存条，用橡皮擦轻轻擦拭金色触点去除氧化层，然后重新插入并确保两侧卡扣完全锁紧。若有多条内存，可尝试单独插拔测试，排除某一条内存故障的可能性。值得注意的是，某些老型号西门子工控机对内存颗粒类型较为敏感，混用不同品牌或规格的内存可能导致兼容性问题。

CPU及其周边电路故障相对少见但后果严重。检查时首先观察CPU散热器是否安装牢固，风扇能否正常运转。过热保护会导致CPU自动关闭，因此散热问题不容忽视。然后可尝试重新安装CPU：松开固定杆，小心取出CPU检查针脚（Intel）或触点（AMD）有无弯曲、氧化或 thermal paste渗漏，清洁后重新安装并涂抹适量散热硅脂。使用万用表测量CPU周边供电电路电压是否正常（通常核心电压为0.8-1.5V，具体参考CPU规格），异常电压可能表明主板供电模块故障。

主板物理损伤检查需要细致观察。在良好光照条件下，检查主板是否有明显烧焦痕迹、电容是否鼓包或漏液、电路板有无裂纹或变形。特别关注南北桥芯片、时钟芯片和电源管理芯片周围区域。用手轻触各主要芯片，异常发热可能表明芯片损坏（注意：应在通电后短时间内检测，避免烫伤）。对于BGA封装的芯片（如南北桥），长期高温工作可能导致焊点开裂，表现为轻压芯片时设备状态变化。

扩展卡与接口问题也可能导致开机失败。拔除所有非必要扩展卡（如独立显卡、采集卡等），仅保留最小系统（CPU、内存、主板）尝试启动。若能正常启动，则逐一插回扩展卡定位故障源。对于集成显卡的主板，外接独立显卡测试可以排除主板显示输出电路故障。同时检查各内部连接线（如前面板控制线、硬盘数据线等）是否正确连接，错误连接可能导致短路或信号冲突。

BIOS/CMOS相关问题表现为能通电但无法完成自检。清除CMOS设置是有效的排查手段：找到主板上的CLR_CMOS跳线（参考主板手册），短接2-3秒后恢复；或取出CMOS电池，等待5分钟后重新安装。这会将BIOS设置恢复出厂状态，可能解决因不当设置导致的启动失败。对于BIOS芯片损坏（如被CIH病毒破坏）的情况，症状通常是硬盘数据完好但系统无法启动，需要专业编程器重写BIOS或更换芯片。

对于主板级维修，普通用户可能缺乏专业工具和技能。当怀疑主板故障时，可尝试”替换法”：将CPU、内存等组件移至已知正常的主板测试，或反之。若确认主板损坏，多数情况下建议更换而非维修，除非设备已过保且维修成本显著低于新主板。

显示系统与存储设备的故障处理

当西门子工控机能够通电但显示异常时，问题可能出在显示系统或存储设备上。这类故障约占无法正常开机案例的20%，表现为黑屏、花屏、显示错误信息或无法进入系统等不同症状。

显示输出故障排查应从简单步骤开始。首先确认显示器电源和信号线连接正常，尝试更换视频线（VGA/HDMI/DP等）测试。将显示器连接到其他设备验证其是否正常工作，排除显示器自身故障。对于工控机，外接显示器测试尤为重要，因为内置显示屏可能因排线松动或液晶面板故障导致黑屏。若外接显示器正常，则问题集中在工控机的内置显示部分；若外接同样无显示，则需排查主板显示输出或显卡问题。

显卡故障在配备独立显卡的工控机中较为常见。关机后打开机箱，取出显卡，用橡皮擦清洁金手指，然后重新安装并确保固定牢固。若有备用显卡，可替换测试以确定是否为显卡故障。对于集成显卡的主板，可尝试通过BIOS设置调整显存大小（如有选项），或清除CMOS恢复默认设置。值得注意的是，部分西门子工控机采用专用显卡或扩展模块，这些设备可能对驱动程序有特殊要求，但在开机自检阶段应该至少能显示BIOS信息。

硬盘故障会导致工控机无法完成启动过程，症状包括卡在启动画面、提示”Reboot and Select proper Boot device”或”Disk Boot Failure”等错误信息。进入BIOS（通常按Del、F2或F10键）检查是否能识别硬盘。若无法识别，关机后检查硬盘电源线和数据线连接，重新插拔或更换线缆测试。对于SATA接口硬盘，尝试更换不同SATA端口排除主板接口故障。若BIOS能识别硬盘但无法启动，可能是引导记录损坏或分区表错误，可通过启动盘进入PE系统尝试修复引导或恢复数据。

硬盘健康状态评估对预防性维护很重要。在能进入系统的情况下，使用CrystalDiskInfo等工具检查硬盘SMART状态；若无法进入系统，可通过启动盘运行HDDScan或MHDD进行检测。发现坏道或预警信号时应及时备份数据并更换硬盘，特别是运行关键控制任务的工控机。西门子部分工控机采用工业级固态硬盘(SSD)，其故障模式与传统机械硬盘不同，通常表现为完全无法识别或读写速度异常缓慢。

多硬盘配置问题在工控环境中较为普遍。检查BIOS中的启动顺序设置，确保系统尝试从正确的硬盘启动。当装有多个操作系统或更换硬盘后，可能出现引导管理器丢失或错误的情况，这时需要使用Windows安装盘执行”启动修复”或重建BCD（启动配置数据）。对于RAID配置的系统，需进入RAID控制器BIOS（通常在主板BIOS之前按Ctrl+R等组合键进入）检查阵列状态，降级的RAID阵列可能导致系统无法启动。

外部设备干扰是一个容易被忽视的因素。断开所有非必要外设（USB设备、打印机、扫描仪等），仅保留显示器和键盘尝试启动。某些USB设备可能在启动时造成冲突，尤其是包含启动信息的U盘或移动硬盘。同样，检查内部是否安装了不兼容的扩展卡，如某些数据采集卡可能与主板存在资源冲突。

对于固件级问题，如BIOS不识别新硬盘或显卡，可能需要更新主板BIOS。从西门子官网下载对应型号的最新BIOS文件，按照说明进行更新（通常通过制作可启动U盘运行更新程序）。此操作有风险，中断可能导致主板无法使用，因此建议在稳定电源环境下进行，并严格遵循官方指南。某些西门子工控机型号提供双BIOS设计或恢复机制，可在更新失败时恢复。

当工控机开机后自动重启或频繁死机时，除了检查上述硬件外，还应关注系统散热情况。清洁内部灰尘，检查所有风扇（CPU、电源、机箱）是否正常运转，必要时更换散热器或改善机箱通风。过热保护会导致系统自动关闭或重启，长期高温工作也会缩短电子元件寿命。工业环境中粉尘、油污较多，应定期（每6-12个月）进行预防性维护清洁。
