西门子UPS电源无输出故障维修方法分享

西门子UPS电源无输出故障维修方法分享：6月2日我们收到了一位来自河南的客户的来电，咨询西门子UPS电源发生了无输出的故障问题。西门子UPS电源作为工业自动化、数据中心等领域的关键电力保障设备，其稳定运行至关重要。然而在实际使用过程中，无输出故障是较为常见的现象，可能导致设备停机、数据丢失等严重后果。

西门子UPS电源无输出故障的常见原因分析

西门子UPS电源无输出故障可能由多种因素引起，了解这些原因是快速定位和解决问题的第一步。根据维修实践和技术资料，我们可以将这些故障原因归纳为电源输入问题、电池系统故障、逆变器及相关电路问题、负载与环境因素以及保护电路与控制系统故障等几大类。

电源输入问题是导致UPS无输出的首要检查点。市电输入不稳定或中断会导致UPS无法正常工作，表现为红色指示灯常亮。此时需要检查电源插座接触是否良好、电源线是否完好无损，以及市电电压是否在允许范围内。某些情况下，输入保险丝烧毁也会导致UPS无任何显示和输出。此外，市电检测电路故障会使UPS误判市电状态，无法正确切换到逆变或旁路模式。

电池系统故障在无输出故障中占比很高。电池连接不良（正负极松动或腐蚀）、电池电压过低（低于额定值）、电池老化（使用时间过长导致容量下降）以及充电电路故障都会导致UPS在需要时无法提供后备电源。例如，某840Di sl系统因电池模块使用时间过长（09年购机使用至故障发生时）导致电压下降至16.7V而触发报警。充电电路中的三端稳压器（如LM317）损坏也会导致电池无法正常充电。

逆变器及相关电路故障是较为复杂的故障类型。逆变器功率管（如Q17、Q18）损坏、驱动电路异常、PWM控制信号缺失或不对称都会导致逆变无输出。特别是当一对功放晶体管参数差异较大时，即使输入对称波形，输出也会不对称，长期积累会导致变压器饱和电流骤增，烧坏功率管。脉宽调制器（如SG3524）被锁定或损坏也会使逆变器无法工作。

负载与环境因素同样不容忽视。负载功率超过UPS额定容量会导致过载保护动作，切断输出。环境温度过高或过低超出UPS工作范围（通常为0-40℃）也会影响其正常工作。此外，灰尘积累可能导致电路短路或散热不良，进而引发故障。

保护电路与控制系统故障会使UPS误动作。过压保护电路误触发（如因电位器RP8调整不当）、过流保护失效、蓄电池电压检测电路异常（如电阻R3断路）都会导致UPS无输出。控制系统的CPU、存储器等元件故障或程序错乱也会使UPS无法正常启动和工作。

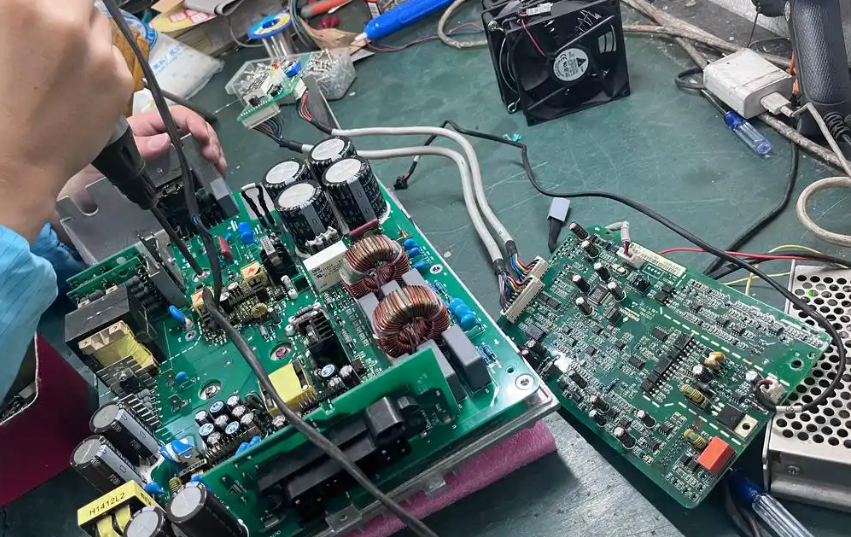

西门子UPS电源无输出故障的具体维修方法

根据诊断结果确定故障原因后，便可针对性地实施维修措施。西门子UPS电源无输出故障的维修需要结合具体故障点采取不同的处理方法，从简单的清洁调整到复杂的元件更换与电路修复。以下将详细介绍针对各类故障的具体维修方法。

电池及相关电路维修是解决多数后备供电故障的关键。当确认电池电压过低时，应先尝试均衡充电（所有电池并联充电）。若充电后电压仍不能维持，则需更换电池组。例如，某840Di sl系统的UPS电池模块。因长期使用导致电压下降至16.7V，更换新电池后故障排除。对于充电电路故障，重点检查整流桥（如B1）、滤波电容（C21、C22）和稳压芯片（如LM317或MG317T）。测量LM317输入输出电压（输入应比输出高3V以上），若调整端（ADJ）电压无变化则说明芯片损坏。更换后应断开电池调整输出电压至28V左右（对24V系统）再连接电池。同时检查充电回路中的限流电阻，看是否有烧焦或变值现象。

逆变器功率级维修需要特别注意安全。当确认逆变功率管（如Q17、Q18）损坏时，应选择同型号或参数相近的替代品，最好配对使用以确保参数一致性9。更换功率管后，还需检查推动管（如Q5、Q6）和栅极电阻是否完好10。使用示波器观察驱动波形是否对称，若不对称则需检查PWM控制器（如SG3524）及周边电路。某维修案例中，发现脉宽调制组件故障导致两路互补波形不对称，一个导通时间长而另一个短，使两臂工作不平衡而烧坏功率管9。同时检查输出变压器是否有短路或局部过热现象，必要时进行更换。

控制电路维修涉及较多电子技术知识。对于PWM控制器（如SG3524），检查其供电电压（通常为12-15V）、基准电压（5V）及振荡器是否工作正常。若第10脚为高电平，说明芯片被锁定，需检查保护电路触发原因。市电检测电路故障通常源于检测变压器（如T2）副边绕组断路或整流滤波电路异常。更换变压器或修复整流电路后可恢复正常。CPU控制板故障可能需要更换整个控制模块或通过专用工具刷新程序，这类操作建议由专业维修人员进行。

保护电路调整能解决误保护问题。过压保护电路误动作时，可适当调整电位器（如RP8），在UPS输入端接调压器，慢慢升高电压至235V左右，逆时针调整RP8直至保护电路刚好动作。蓄电池电压检测电路异常时，检查分压电阻（如R3、R4），若R3断路会导致检测电压偏低而误判为电池故障。所有保护电路调整后都应进行实际带载测试，确保其能在真正故障时及时动作。

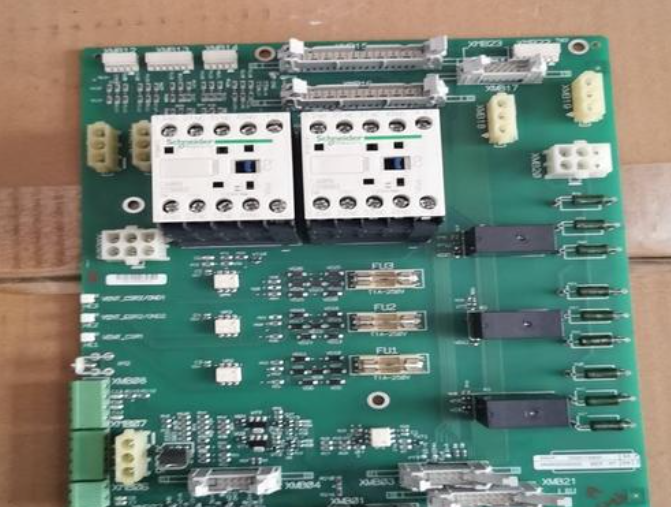

输入输出回路维修相对直观简单。更换烧毁的输入保险丝时，应使用相同规格产品，若再次烧断则说明存在短路需进一步排查。输出继电器（如S3）线圈烧断会导致输出电压异常，可用同规格继电器更换或暂时短接触点应急（仅限专业人员操作）10。检查所有接线端子和插接件，确保连接牢固无腐蚀。清洁电路板上的灰尘和污垢，特别是高压部分，可使用无水酒精和软毛刷小心清洁。

散热系统维护常被忽视但非常重要。清理散热风扇上的灰尘，检查风扇运转是否顺畅，必要时加润滑油或更换。确保散热片与功率元件之间的导热硅脂完好，接触紧密。对于环境温度较高的场所，应考虑增加外部通风或空调设备，使UPS工作在适宜温度范围内。
