西门子变频器面板无显示故障维修方法详解

西门子变频器面板无显示故障维修方法详解：5月27日我们公司收到一位来自上海的客户来电，咨询西门子变频器面板无显示的故障问题。西门子变频器作为工业自动化控制领域的重要设备，其稳定运行对生产流程至关重要。然而在实际使用中，面板无显示是最常见的故障之一，可能由多种硬件问题引起。

面板无显示故障的常见硬件原因

西门子变频器面板无显示是工业现场常见的故障现象，其背后往往隐藏着多种可能的硬件问题。深入理解这些硬件故障原因，是快速诊断和有效维修的基础。根据维修实践和专业技术资料，我们可以将这些硬件原因归纳为以下几个主要类别。

电源供电系统故障是导致面板无显示的最常见原因之一。变频器的电源系统包括整流电路、开关电源和低压供电部分。当整流桥中的二极管损坏时，交流电无法正常转换为直流电，整个变频器将失去工作电源。开关电源故障同样会导致面板无显示，特别是为控制电路和面板提供低压直流电的开关电源部分出现问题时，虽然高压LED可能亮起，但低压供电缺失会使面板完全无反应。此外，电源输入端的接触器接触不良或损坏也会造成供电中断，表现为上电时听不到接触器吸合的典型声音。

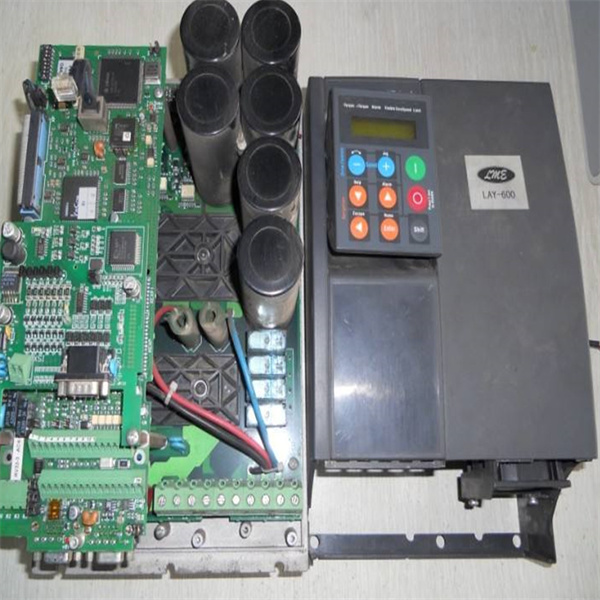

主控板与显示面板硬件故障是另一大类原因。主控板作为变频器的”大脑”，当其上的关键芯片（如HC245电源芯片）损坏时，无法向显示面板发送信号，导致黑屏。显示面板本身的故障，如液晶屏损坏或连接排线松动，也会直接造成无显示现象。值得注意的是，带电插拔操作面板是造成主控板上芯片损坏的常见人为因素。此外，主控板散热不良导致贴片电容、电阻等元件损坏，也是面板显示异常的重要原因。

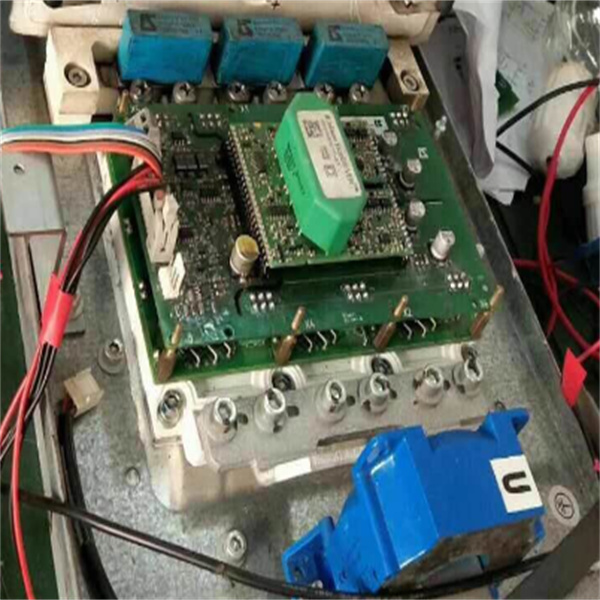

功率模块及相关电路故障同样可能导致面板无显示。IGBT模块短路会引发内部保险丝熔断，切断整个系统的电源供应。驱动板故障可能导致IGBT工作异常，进而影响整个系统运行。整流模块损坏不仅会影响主回路，也可能波及控制电路的电源供应。在检查功率模块时，需要特别关注栅极限流电阻的状态，曾有案例显示该电阻从正常值10Ω变为590kΩ导致面板黑屏。

辅助元件与连接问题也不容忽视。脉冲变压器初级绕组回路中的限流电阻损坏（如R321从28Ω变为无穷大）会阻止开关电源启动。主控板与电源板之间的接插件接触不良，可能造成间歇性无显示故障，轻敲机壳时显示可能时有时无。此外，散热风扇故障虽然不会直接导致面板无显示，但引发的过热可能间接造成主控板或其他元件损坏。

环境因素导致的硬件问题在工业现场尤为常见。油污和灰尘积累可能降低变频器的绝缘性能，导致输入端打火产生电弧，损坏相关电路。高温环境会加速电子元件老化，特别是电解电容的干涸和容量减少。潮湿环境则可能导致电路板腐蚀和短路。这些环境因素往往不会立即造成故障，但会显著缩短设备寿命并增加故障概率。

常见硬件故障的具体维修方法

确定西门子变频器面板无显示的具体原因后，需要针对不同类型的硬件故障采取相应的维修措施。本部分将详细介绍常见硬件问题的具体维修方法，包括组件更换、电路修复以及关键注意事项，帮助技术人员有效恢复设备功能。

电源电路维修是解决面板无显示故障的首要任务。当检测发现整流桥中的二极管损坏时，需要使用相同规格的整流二极管进行更换，在更换时应注意二极管的极性方向和安装散热措施。对于开关电源不工作的情况，首先检查脉冲变压器初级绕组回路中的限流电阻（如R321），若发现阻值从正常28Ω变为无穷大，必须更换该电阻。开关电源中的开关管截止分流回路也是常见故障点，特别是两只串联的200V稳压管若击穿损坏，会导致电源无法正常工作，需要用同型号稳压管更换。维修开关电源时，建议先断开负载电路，单独测试电源是否能够正常起振，以确认故障范围。

主控板与显示面板维修需要精细操作。当确定主控板上的电源芯片（如HC245）损坏时，需要使用热风枪等专业工具进行更换，操作时需注意防静电和温度控制，避免损坏周边元件。对于主控板因强电干扰或散热不良导致的贴片元件损坏，需要仔细检查并更换受损的电容、电阻等元件，同时改善散热条件。显示面板本身的故障通常需要整体更换，但在更换前应确认排线连接良好且供电正常。值得注意的是，西门子变频器的线路板多为四层设计，维修时需要特别小心，避免损坏内部走线。

功率模块及相关电路维修存在一定风险需谨慎操作。当IGBT模块短路损坏时，必须同时检查驱动电路是否正常，否则直接更换IGBT可能导致新模块再次损坏。更换IGBT模块前，应使用酒精彻底清洁散热面，并均匀涂抹合适的导热硅脂，确保良好散热。驱动板的维修需要检查各通道的输出波形是否一致，若有异常通常需要更换对应的驱动芯片或光耦。对于栅极限流电阻变值的情况（如从10Ω变为590kΩ），必须更换该电阻并检查关联的场效应管是否受损。

辅助元件与连接问题处理往往能解决一些疑难杂症。接插件接触不良是导致间歇性无显示的常见原因，可以用电子清洁剂清洗插头和插座，必要时更换连接器。散热风扇故障会导致过热保护，需要清理或更换风扇，特别要注意风扇的供电电压和旋转方向。电解电容老化是电源电路的常见问题，特别是高温环境下使用的变频器，需要检查并更换容量明显减少或ESR增大的电容。对于因灰尘和油污导致的绝缘问题，需要使用专业电子清洁剂彻底清理电路板，恢复绝缘性能。

维修后的测试与验证是确保修复效果的关键步骤。完成维修后，不应立即连接电机负载，而应先进行空载测试。使用调压器缓慢升高输入电压，观察电流变化是否正常。检查所有电压输出是否在标称范围内，特别是开关电源的各路低压输出。对于有条件的场合，可以使用示波器观察PWM输出波形是否正常。确保面板显示正常后，还应访问变频器参数系统，检查故障历史记录和关键参数设置是否正确。最后在连接电机时，应先以低速试运行，观察电流和温度变化，确认无异常后再逐步提高运行频率。

维修安全注意事项不容忽视。在拆装变频器前，必须确认电容已充分放电（直流母线电压低于安全电压），避免触电危险。更换元件时，应尽量使用原厂或同等规格的替代品，特别是安全相关元件如X电容、Y电容等。焊接操作时要注意温度控制，避免烫伤或损坏电路板。对于多层板维修，若不具备相应条件，建议更换整个功能模块而非强行修复。维修完成后，应确保所有紧固件安装到位，散热器接触良好，避免因机械问题导致二次故障。

通过以上针对性的维修方法，大多数西门子变频器面板无显示的硬件故障都能得到有效解决。在实际操作中，维修人员应根据具体故障表现和设备型号灵活应用这些方法，同时严格遵守安全操作规程，确保维修质量和人身安全。
