西门子PLC输入点无显示故障维修早知道

西门子PLC输入点无显示故障维修早知道：5月22日我们公司收到一位新客户的来电，咨询西门子PLC发生了输入点无显示的故障问题。西门子PLC作为工业自动化控制系统的核心部件，其输入端的稳定性直接影响整个生产线的运行效率。当PLC输入点出现无显示或无法正常响应信号时，可能导致设备停机、生产延误甚至安全隐患。

输入点无显示的常见硬件故障原因

西门子PLC输入模块出现无显示或信号无法采集的硬件故障通常由以下几类原因导致：

电源供应问题：输入模块的供电异常是导致输入点无显示的常见原因。包括外部24V电源模块老化导致电压跌落（如电压低于18V）、电源线路接触不良、保险丝熔断等情况。电源问题可能影响整个输入模块或多个输入点的正常工作。

输入模块物理损坏：输入模块电路元件烧毁是较为严重的硬件故障。可能由于电压波动、线路短路或长期过载导致光电耦合器、输入保护电路等关键元件损坏。这种损坏通常会导致单个或多个输入点完全无响应。

端子接触不良：输入端子因长期使用或环境因素（如振动、氧化）导致的接触不良是常见故障。未定期紧固端子会导致接触电阻增大，引发信号衰减甚至完全无信号。特别是在高湿度或粉尘环境中，端子氧化问题更为突出。

外部传感器及线路故障：传感器供电异常、信号线断路或短路、传感器本身故障等外部因素也会导致PLC输入点无显示。据统计，约40%的”PLC输入故障”实际源于外部传感器或线路问题。

环境因素影响：工作环境温度过高、湿度过大、粉尘积累或电磁干扰严重等环境条件可能加速PLC输入模块的老化或导致间歇性故障。特别是未使用屏蔽电缆或接地不良时，高频干扰信号可能覆盖正常输入信号。

机械磨损：频繁操作的按钮、限位开关等输入设备的触点氧化或机械磨损，会导致接触电阻增大，信号无法正常传递至PLC输入模块。

系统化诊断方法与步骤

针对西门子PLC输入点无显示故障，推荐采用三级诊断法进行系统化排查，从简单到复杂逐步缩小故障范围：

初级检测：物理连接与电源检查

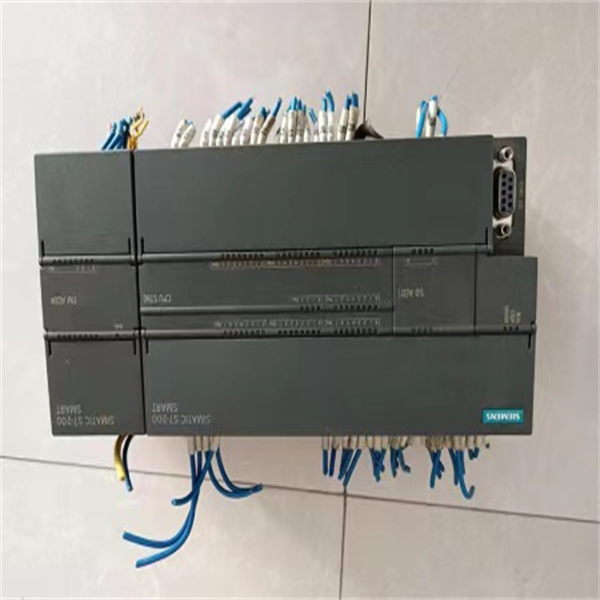

目视检查：首先观察输入模块的状态指示灯。正常工作时，对应输入点的LED应在信号输入时亮起。如果所有输入点指示灯均不亮，可能为模块供电问题；若单个点不亮，则可能是该点专用电路或外部线路故障。

电源测量：使用万用表测量输入模块的供电电压，确认是否在额定范围内（通常为24V DC±5%）。同时检查传感器供电是否正常。电源电压偏低或波动可能导致输入信号无法被可靠识别。

线路检查：检查输入端子接线是否牢固，有无松动、氧化或腐蚀迹象。使用万用表通断档检查信号线路是否导通，排除断路可能。

传感器验证：短接可疑输入点的端子（正极与信号线），观察PLC输入指示灯是否亮起。如果短接后指示灯亮，则问题可能出在外部传感器或线路；若不亮，则可能是PLC输入模块内部故障。

中级分析：软件监控与信号测试

软件监控：通过STEP 7或TIA Portal软件在线监控PLC程序，查看对应输入点的状态变化。这有助于区分是硬件问题还是软件配置错误（如地址映射不正确）。

信号测试：使用信号发生器或已知良好的传感器向可疑输入点提供标准信号，观察PLC是否能正确识别。可对比测试正常工作的输入点与故障点的响应差异。

模块替换测试：如有条件，可将可疑模块安装到已知正常的PLC系统中测试，或将正常模块安装到故障系统中，快速判断是否为模块本身问题。

深度排查：电路级诊断与干扰分析

示波器检测：对可疑输入点进行波形分析，检查信号质量，定位可能的干扰源。高频干扰可能导致信号畸变，使PLC无法正确识别。

电路板检测：对于疑似模块内部故障的情况，可拆解模块（断电状态下），使用万用表检测输入通道的光耦、保护元件等是否正常。注意检查有无明显烧毁痕迹。

环境评估：检查安装环境是否符合要求，特别是温度、湿度、振动和电磁干扰情况。必要时测量接地电阻，确保接地系统良好。

历史数据分析：如有条件，查看PLC的故障日志或维护记录，分析故障是否为渐进式发展或突发性，这有助于判断故障性质（如老化或瞬间过载）。

针对性维修方法与解决方案

根据诊断结果，针对不同类型的硬件故障可采取以下维修措施：

电源问题修复

更换电源模块：确认电源模块故障后，应更换同规格电源。注意选择相同输出电压和足够电流容量的替换模块。

线路整改：检查并修复供电线路中的接触不良、端子氧化等问题。对于频繁出现电源问题的场合，建议增加电源稳压装置或UPS。

保险丝更换：若发现电源保险熔断，应使用同规格保险丝更换。如反复熔断，需排查线路短路问题，不可简单加大保险容量。

输入模块维修

模块整体更换：对于确认损坏的输入模块，最直接的解决方案是更换新模块。更换时注意型号匹配，并在断电状态下操作。

备用点利用：如模块部分输入点损坏且有余量点可用，可通过修改PLC程序将信号地址映射到备用点，然后将外部线路改接到备用端子上39。这种方法经济实用，特别适合仅少量点损坏的情况。

元件级维修：对于有电子维修能力的用户，可尝试更换损坏的元件。输入模块常见损坏元件包括光电耦合器、输入保护二极管、限流电阻等35。维修时需使用相同规格的替换元件，并确保焊接质量。

端子与连接问题处理

端子清洁与紧固：对于接触不良的端子，可使用电子清洁剂清理氧化层，然后重新紧固。建议定期（如每季度）检查端子扭矩，预防性维护1。

连接器更换：如发现端子排或连接器损坏，应更换整个连接部件。注意选择原厂或认证兼容产品，确保接触可靠性。

接线规范整改：检查并纠正不规范的接线方式，如线径不足、压接不良、布线混乱等问题。特别要注意NPN/PNP型传感器的正确接线方式。

环境适应性改进

防护措施增强：在高湿度环境中，可为PLC加装防潮盒或柜内加热器；多粉尘环境应增加密封或过滤措施。

抗干扰优化：对于电磁干扰问题，应使用屏蔽电缆并确保单端良好接地。信号线与动力线分开布线，必要时增加磁环滤波。

散热改善：如环境温度过高，应改善机柜通风或增加散热装置，确保PLC工作在允许温度范围内
