西门子数控系统通讯不上故障维修省心省力

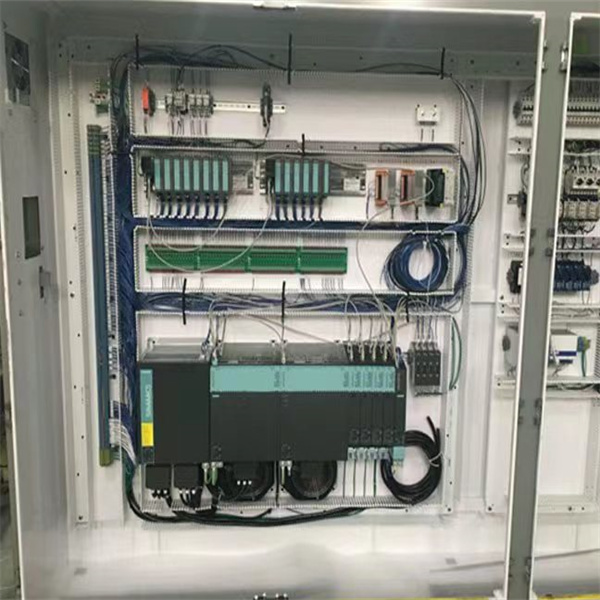

西门子数控系统通讯不上故障维修省心省力：西门子802D、828D、840D等系列数控系统，是高端数控机床、精密加工中心、自动化锻压设备的核心控制中枢，依托Profinet、以太网、串口总线实现系统与伺服驱动、触摸屏、PLC及上位设备的数据交互，通讯稳定性直接决定机床开机联动、程序传输、在线监控功能是否正常。工业现场长期存在油污粉尘堆积、设备高频震动、电网浪涌冲击、潮湿凝露等工况，极易出现数控系统通讯连接失败、总线断线、设备找不到站点、联机不上、程序无法上传下载等故障。

一、通讯失败核心硬件故障原因

西门子数控系统通讯中断、联机失败的核心硬件机理为物理链路断路、通讯接口硬件损坏、总线信号衰减、供电不稳、接地屏蔽失效、主板通讯模块异常，导致数据握手失败、站点丢失、总线报故障。现场高发硬件故障主要分为六大类，覆盖完全不通、间歇性断连、开机通讯正常运行掉线、部分外设失联等各类场景。

（一）通讯线缆与接头硬件损坏（最高发故障）

西门子数控系统多采用专用Profinet网线、工业屏蔽双绞线、DB串口总线线缆，机床长期开合柜门、拖链往复运动、机械震动拉扯，会造成线缆内部线芯断裂、屏蔽层破损、线序虚接。水晶头、总线端子接头长期插拔氧化、针脚变形歪斜、压接松动，会导致信号传输断路、阻抗不匹配。该故障典型特征为通讯时通时断、震动即掉线、静置短暂恢复，属于现场最高发的硬件通病。同时，线缆外皮被切削液腐蚀、油污老化，会引发信号串扰、漏电，彻底阻断总线通讯。

（二）系统通讯接口硬件失效

数控主机网口、串口、总线接口是数据交互的核心硬件，长期静电冲击、电网浪涌、带电插拔线缆，极易造成接口内部针脚烧蚀、金属弹片塌陷、网卡芯片局部击穿。接口电路内部滤波电容、稳压电阻、信号变压器老化损坏，会导致接口收发信号异常，无法完成设备握手识别。故障表现为插线无反应、链路灯不亮、能识别线缆但无法联机，属于典型隐性硬件故障，软件复位、参数调试完全无效。

（三）终端电阻与总线匹配硬件异常

西门子总线通讯对阻抗匹配要求极高，首尾站点终端电阻老化变值、开路、错接，会导致总线信号反射、信号衰减严重，出现通讯不稳定、联机失败。长期工况震动会导致终端电阻松动、焊点脱落，总线阻抗失衡，数据传输失真，系统无法识别外设站点。很多现场通讯故障并非线路损坏，而是终端匹配硬件失效，造成总线链路瘫痪，极易被运维人员忽略。

（四）接地不良与屏蔽系统失效

数控系统通讯依赖稳定接地与屏蔽环境，设备接地端子氧化锈蚀、地线虚接断线、接地电阻超标，会导致静电无法释放、电位漂移。通讯线缆屏蔽层两端接地错误、屏蔽层破皮搭铁、线缆与动力线同槽走线，会引发严重电磁干扰，造成总线信号紊乱、数据丢包、通讯中断。加工车间变频器、伺服设备密集，电磁环境复杂，屏蔽失效会直接导致数控系统通讯彻底瘫痪或间歇性掉线。

（五）主板通讯模块与供电异常

数控主板总线处理芯片、通讯控制单元老化漂移，板载供电回路滤波电容失容、稳压芯片输出不稳，会导致通讯模块供电纹波超标、工作异常。总线芯片受潮微短路、虚焊脱焊，会造成数据收发功能瘫痪，系统无法建立通讯链路。此外，外部24V供电波动、电源模块老化，会导致通讯硬件工作电压不足，开机瞬间初始化失败，直接报通讯故障。

（六）外设通讯端口硬件故障

伺服驱动器、IO模块、外接面板的通讯接口损坏、端口短路、针脚氧化，会导致单个外设站点故障，拉低整条总线网络，造成系统整体通讯掉线。单台外设总线接口击穿、漏电，会形成总线回路干扰，阻塞正常数据传输，表现为系统开机通讯报错、所有外设联机失败，属于典型的单点故障引发全网瘫痪问题。

二、针对性硬件维修方法

（一）通讯线缆与接头整改更换

设备完全断电后，全面检查Profinet总线、串口线缆整体状态，更换拖链内老化、线芯断裂、屏蔽层破损的故障线缆。重新压制网线水晶头与总线端子，保证压接紧实、线序标准、无虚接，打磨氧化、烧蚀的接头针脚。规整线缆走线，将通讯信号线与动力强电线缆分层排布，避免拖拽拉扯、弯折过度，加装线缆防护套管。维修后测试线路通断与信号完整性，杜绝线路问题引发的通讯中断。

（二）通讯接口硬件修复与更换

针对网口、串口针脚塌陷、烧蚀、变形的接口，进行接口更换或模块修复。做好静电防护，拆机检测接口周边滤波电容、限流电阻、信号变压器，更换击穿、烧毁、变值的贴片元件。对接口虚焊、脱焊点位精细化补焊加固，清理电路板碳化、漏电区域。接口损坏严重的直接更换通讯接口子板，修复后联机测试链路稳定、握手正常，彻底解决端口硬件失效故障。

（三）终端电阻与总线阻抗匹配修复

检查总线首尾站点终端电阻安装状态，更换老化、开路、阻值偏移的终端电阻，严格按照西门子总线标准匹配阻抗。重新焊接松动、脱落的电阻焊点，清理端子氧化杂质，保证接触可靠。排查总线分支过长、多余终端、错接点位，规范总线拓扑结构，消除信号反射、信号衰减问题，恢复总线数据正常传输。

（四）接地与屏蔽系统优化整改

全面检查系统接地回路，打磨氧化锈蚀的接地端子，紧固松动地线，更换断线、老化接地线，保证接地阻值达标。规范通讯线缆屏蔽层接地方式，严格执行单端接地或标准双端接地，杜绝屏蔽层搭铁、漏电、悬空问题。整理机柜线缆，强弱电分离布线，加装屏蔽隔离配件，降低车间电磁干扰，彻底解决干扰导致的通讯掉线、数据丢包故障。

（五）主板通讯模块与供电维修

检测系统24V供电电源模块，更换输出不稳、纹波超标的老化电源，保证通讯硬件供电纯净稳定。拆机清理主板通讯模块积尘、受潮凝露，烘干电路板消除微短路隐患。更换老化失效的通讯总线芯片、滤波电容、稳压元件，补焊通讯回路虚焊点。维修后喷涂三防漆，提升主板抗干扰、防潮防尘能力，确保通讯模块正常初始化、稳定收发数据。

（六）故障外设隔离与端口修复

采用分段隔离法，逐台断开伺服、IO模块、外接设备总线，定位故障外设。对端口短路、针脚烧坏、通讯模块损坏的外设，单独维修接口电路或直接更换外设通讯模块。修复外设漏电、短路故障，避免单点硬件故障持续干扰整条总线，恢复数控系统全网通讯稳定。

三、总结

西门子数控系统通讯不上的硬件故障，主要由线缆接头损坏、通讯接口硬件失效、终端阻抗不匹配、接地屏蔽不良、主板通讯模块故障、外设端口异常六大因素引发，其中线路破损和干扰失稳是现场最高发问题。此类硬件故障具有极强隐蔽性，无法通过参数复位、软件调试根治，单点外设故障极易扩散为整机通讯瘫痪。运维人员需坚持分段隔离、先简后繁的排查思路，精准定位故障网段与点位，通过线路整改、接口修复、阻抗校准、抗干扰优化彻底解决通讯异常。落实周期性维保，可有效保障西门子数控系统总线通讯稳定、设备联动可靠，保障机床持续高效加工生产。
