西门子伺服驱动器开不了机故障维修小妙招

西门子伺服驱动器开不了机故障维修小妙招：西门子S120、611U、6SE70系列伺服驱动器广泛配套数控设备、自动化产线、精密传动设备，是工业运动控制的核心动力单元。驱动器开机无反应、面板不亮、无法上电启动是现场高发致命故障，典型表现为整机无指示灯、风扇不转、无法进入待机状态，或上电瞬间跳闸、亮故障红灯、自检失败锁机，直接导致伺服系统瘫痪、设备停机。驱动器无法开机多为硬件损坏、线路异常、硬件保护触发导致，软件参数故障占比极低，无法通过复位、清参彻底解决。

一、驱动器无法开机核心硬件故障原因

西门子伺服驱动器开不了机故障主要分为外部供电与接线故障、内部控制电源损坏、主回路功率硬件烧毁、安全回路硬件异常、主板与检测电路故障、散热保护锁机六大类，各类故障特征明确、层级清晰，覆盖现场95%以上开机故障。

（一）外部供电与接线故障（占比40%，最高发）

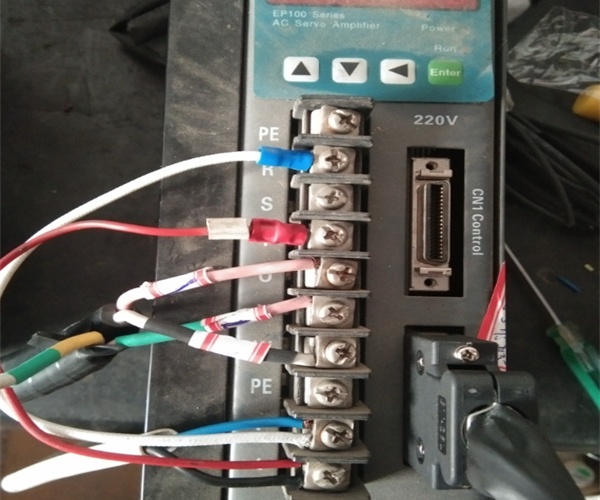

外部供电异常是驱动器无法开机的首要诱因。驱动器分为主回路AC380V动力电与DC24V控制电双供电，任意一路异常都会导致无法开机。三相主电R/S/T缺相、电压偏低、空开跳闸、线缆虚接，会造成主回路无法上电；DC24V控制电源失压、反接、压降过大，会导致主板、面板、逻辑电路无法工作，表现为面板黑屏、整机无反应。同时，电源端子氧化、线缆破皮短路、接线松动，会触发上电瞬时保护，造成开机失败；长期设备振动导致内部进线铜排松动，也是间歇性无法开机的常见原因。

（二）内部控制电源模块损坏（占比25%）

驱动器内置开关电源是整机工作的核心，负责为控制面板、主板、检测电路、风扇提供低压供电。电网浪涌、电压波动、长期高温运行，极易导致开关电源芯片击穿、启动电阻烧毁、高频变压器损坏、次级整流电路失效。故障特征为外部供电正常，但驱动器无任何指示灯、风扇不启动、整机无响应，属于典型的“有电不工作”故障。另外，电源侧滤波电容鼓包、漏电、稳压管击穿，会导致电源起振失败，驱动器无法完成开机自检。

（三）主回路功率硬件烧毁（占比15%）

主回路整流桥、预充电电阻、母线电容、IGBT功率模块损坏，会直接导致驱动器上电失败、上电跳闸。电网冲击、后端电机短路、负载过载，会造成整流桥击穿、预充电电阻熔断，母线无法建立直流电压，驱动器开机直接保护锁死；直流母线电容老化鼓包、容量衰减，会导致上电电压不稳，自检失败无法开机；IGBT模块击穿短路，会触发上级空开跳闸、驱动器黑屏无反应，伴随焦糊味、元件烧黑痕迹。此类故障破坏性强，多为突发性完全无法开机。

（四）安全与使能回路硬件故障（占比10%）

西门子伺服驱动器带有严格的硬件安全回路，急停回路、安全使能端子异常会直接锁定开机运行。X100端子73.1、73.2双通道使能信号缺失、端子虚接、线路断线，急停开关硬件卡死、触点氧化无法复位，安全回路不闭合，驱动器判定为安全故障，禁止开机启动。该故障易被误判为设备损坏，实际为外部安全硬件异常，表现为面板可亮、风扇转动，但无法进入就绪状态、无法开机运行。

（五）主控板与检测电路故障（占比7%）

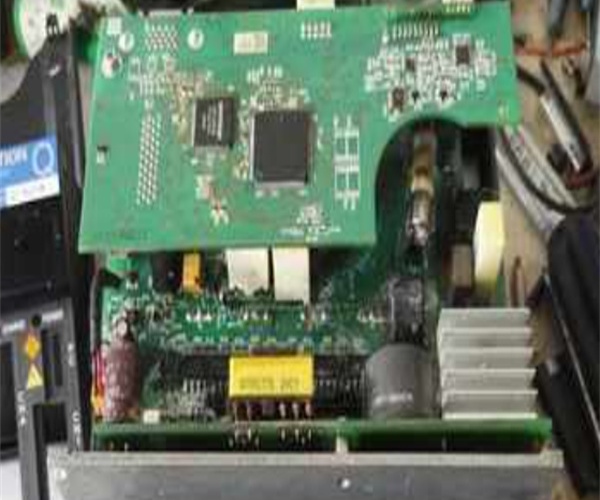

CU控制主板、信号检测电路损坏会导致驱动器自检失败、开机锁死。主板晶振停振、主控芯片虚焊、程序存储模块损坏，会造成开机自检程序无法运行，整机瘫痪；电流、电压采样电路失效、采样电阻烧毁，会导致检测数据错乱，驱动器误判故障，主动闭锁开机；主板受潮积尘、线路腐蚀，会引发微短路，造成开机黑屏、反复重启、无法进入待机状态。

（六）散热异常触发硬件保护（占比3%）

驱动器散热风扇卡死、风道堵塞、模块积尘严重，会导致设备过热保护锁定。设备停机状态温度过高、风扇不转，系统触发硬件过热锁机，禁止上电启动；温度传感器老化、线路虚接，会传输错误高温信号，触发虚假过热保护，导致驱动器无法正常开机运行。

二、针对性硬件维修方法

（一）供电与接线故障维修

复位跳闸空开，更换老化破损电源线，打磨氧化端子并对角紧固，保证接线牢固无虚接；处理三相电压不平衡、缺相问题，电网波动较大工况加装电抗器、稳压器；纠正电源正负极反接问题，更换因反接损坏的保险与供电元件；规整机柜布线，杜绝线缆破皮短路、挤压拉扯，保障双供电回路稳定导通。

（二）内部控制电源维修

针对开关电源损坏故障，更换烧毁的启动电阻、稳压芯片、高频开关管与整流二极管；修复起振异常的变压器回路，更换全部鼓包、漏电的电源滤波电容，匹配原型号参数；清理电源板积碳、微短路杂质，补焊虚焊焊点，恢复开关电源正常起振与低压输出，确保面板、主板、风扇正常得电工作。

（三）主回路功率硬件维修

更换熔断的预充电电阻、主回路保险管；击穿、损坏的整流桥、IGBT功率模块直接更换原厂匹配配件，杜绝非标替代；更换容量衰减、鼓包漏电的直流母线电容，恢复母线稳压性能；清理主回路积碳、烧蚀痕迹，修复轻微烧断铜箔，做绝缘处理，彻底解决主回路短路、上电跳闸、无法升压故障。

（四）安全使能回路维修

更换触点氧化、卡死失效的急停开关，修复断线、虚接的使能线路；重新压接紧固X100端子，保证双通道24V使能信号正常导通；清理安全回路端子氧化层，规整线路避免振动脱落，解除驱动器安全锁定，恢复开机待机功能。

（五）主控板与检测电路维修

对主板虚焊、脱焊的芯片、晶振、接口引脚补焊加固；更换损坏的采样电阻、运算放大器、检测芯片，校准电压电流采样数据；清洗主板受潮、腐蚀区域，烘干除湿并涂抹绝缘三防漆；修复自检异常的主控电路，解除开机锁机。主板大面积烧毁、多层线路损坏时，建议直接更换主板，保障设备运行稳定性。

（六）散热与保护故障维修

更换卡死、不转、转速异常的散热风扇，高压气枪彻底清理驱动器风道、功率模块、主板积尘；修复老化、虚接的温度传感器，校准温度检测参数，解除虚假过热保护；优化机柜通风环境，避免密闭积热，杜绝高温锁机故障。

结语：西门子伺服驱动器无法开机故障，80%以上源于外部供电异常、安全回路锁机、开关电源损坏与主回路功率器件烧毁，主板深层故障占比较低。现场检修需遵循“先外后内”原则，优先排查供电与安全回路，可快速解决大部分故障。日常做好供电稳压、除尘散热、线路紧固养护，能大幅降低故障复发率。
