西门子软启动器中SCR短路维修

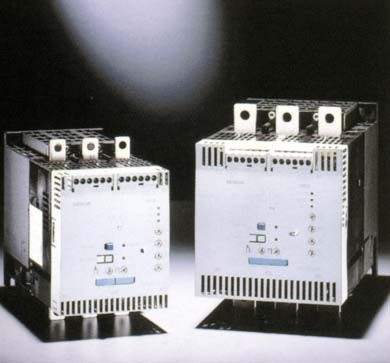

     西门子软启动器中SCR短路维修:我有一安徽安庆的客户,他们做是做食品加工的,厂里的伺服电机使用的都是西门子的软启动器,**近其中一台软启动器出现了SCR短路的故障问题,厂里的检修人员,弄了2天也没修好,客户就通过网络搜索找到了凌科,咨询我们能不能修。SCR短路可以说是软启动器较常见的故障了,我们也维修了不少,经验也比较丰富了,就让客户把它寄过来维修。
拿到西门子软启动器后,首先我们要了解造成它SCR短路的一些原因,具体如下
1、PCS / PF / PCE控制器的线路侧三相电源连接松动或导体损坏
2、PCS / PF / PCE控制器负载侧的导线损坏到电机
3、电机内部绕组损坏
4、PCS / PF / PCE控制模块对控制电路板组件造成了持续的物理损坏
5、三相配电电路中出现的电涌,尖峰,干扰,过电压情况可能导致SCR击穿和短路
6、PCS / PF / PCE软启动器的三相电源中存在的电压和电流过大会导致SCR击穿和短路
我们要知道SCR短路检查是由PCS,PF或PCE在西门子软启动器内部执行的,作为预启动检查。如果检测到短路SCR条件,则不会向软启动器发出启动命令。因此要注意的是:不能通过更改PF的参数或更改PCS / PCE的DIP开关来覆盖短路的SCR故障。
之后可以利用以下步骤来排除SCR短路故障并维修
1、确认PCE拨码开关15或PF电机连接选择已设置为正确的电机连接类型。将其设置为三头电机的线路连接(PCE的拨码开关15 Up);将其设置为六引线Wye Start Delta电机的Delta Connection(对于PCE,将拨码开关15拨下)。
2、验证PCS / PF / PCE控制器线路侧的三相电源连接是否牢固;
3、确认PCS / PF / PCE控制器的负载侧连接到电机的导线是否紧固;
4、摇动电机,确保电机绕组没有损坏。在使用兆欧表测量和测试电机绕组之前,先从PCS / PF / PCE控制器上拆下电机导线。
5、如果PCS / PF / PCE软启动器的SCR错误短路,请在每个电源极(L1至T1,L2至T2,L3至T3)上进行电阻检查。
6、如果SCR正常且未短路,则所有三相的电阻检查应为10,000欧姆或更大。短路的SCR电阻将比正常的10,000欧姆读数小得多。在执行这些检查之前,请执行以下操作:从PCS / PF / PCE软起动器的底部拆下电机导线、从PCS / PF / PCE软起动器中断开三相和控制电源。
     西门子软启动器中SCR短路维修总结:通过上面的方法进行检测排除维修,大概花费了半天左右就把客户的西门子软启动器给维修好了,当天就给他发送了回去。由此可以看出凌坤完全具有故障**就搞定的实力,真正做到了维修周期短、维修速度快。所以设备有故障,赶紧找凌坤,我们随时在线。
