西门子蝶阀无法打开故障维修一键搞定

西门子蝶阀无法打开故障维修一键搞定：西门子蝶阀作为工业流体控制领域的核心设备，凭借高精度、高可靠性、强抗干扰性，广泛应用于给排水、石油化工、电力、冶金、市政工程等行业，主要用于控制流体的通断与流量调节。在实际工况中，“无法打开”是西门子蝶阀最常见的硬件故障之一，表现为接收开启指令后阀门无动作、开启卡顿、部分开启后无法继续打开，或伴随异响、报警提示，直接影响流体系统的正常运行，严重时会导致生产线停机、系统瘫痪。

一、核心硬件故障原因及维修方法

西门子蝶阀无法打开的硬件故障，核心集中在四大类：执行机构故障（电动/气动）、阀体机械故障、传动部件故障、辅助部件故障，各类故障的表现、根源及维修方法如下，结合西门子蝶阀机型特性与工业现场实操细节逐一说明，兼顾通用性与针对性。

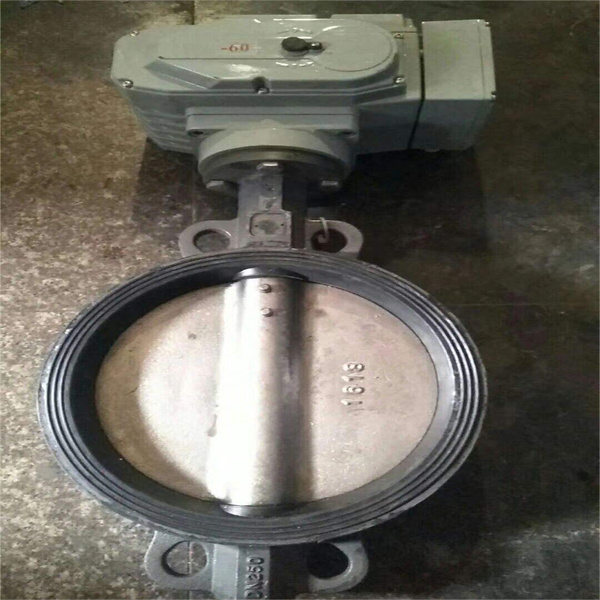

（一）电动执行机构故障（电动蝶阀高发，占比最高）

西门子电动蝶阀的执行机构是阀门开启的核心动力来源，主要由电机、减速器、限位开关、控制板、电源模块等部件组成，执行机构故障会直接导致阀门无法接收指令、无动力输出，是电动蝶阀无法打开的最主要原因。

1. 常见故障原因

• 电源供电故障：输入电源电压异常（西门子电动执行器主流额定电压为AC 220V或DC 24V），电压过高/过低、缺相，导致电机无法正常启动；电源线路破损、接头松动、氧化，接触不良，导致供电中断；执行器内部电源模块老化、保险丝熔断，无法为电机、控制板提供稳定供电。
• 电机故障：电机绕组断路、短路、接地，导致电机无法启动、无动力输出；电机轴承磨损、润滑不足，卡死无法转动；电机过热保护触发（长期过载、散热不良），导致电机停止工作，阀门无法打开。
• 控制板与限位开关故障：控制板老化、核心芯片损坏，无法接收、处理开启指令，无法驱动电机运转；限位开关故障（触点氧化、损坏、位置偏移），误触发关闭限位，导致执行器认为阀门已开启，停止输出动力；控制板与电机、限位开关的连接线路松动、断裂，信号传输中断。
• 减速器故障：减速器内部齿轮磨损、断裂、卡死，无法将电机动力传递至阀杆；减速器润滑油老化、干涸，润滑不足，齿轮传动阻力过大，导致动力传递失效；减速器密封件损坏，介质、灰尘进入内部，加剧齿轮磨损。

2. 排查与维修方法

1. 电源供电检测：用万用表测量执行器输入电源电压，若与标称值偏差超过±10%，或缺相，检查电网电压、电源线路，加装稳压器，更换破损线路，紧固接头；拆开执行器外壳，观察内部电源模块，若保险丝熔断，更换同规格保险丝，检查电源模块是否老化，老化则更换；用万用表测量电源模块输出电压，确保符合电机、控制板供电要求。
2. 电机维修：用万用表电阻档测量电机绕组电阻，若某相电阻为0或无穷大，判定绕组短路或断路，需返厂维修绕组或更换电机；手动转动电机轴，若卡顿、异响，说明轴承磨损或卡死，拆卸电机，更换同型号轴承，加注适量锂基润滑脂；若电机过热，检查散热风扇、散热通道，清理积尘，避免过载运行，等待电机冷却后再启动。
3. 控制板与限位开关维修：观察控制板是否有烧焦痕迹、电容鼓包，若有则更换对应元件或控制板；用万用表测量限位开关触点通断，若触点氧化，用无水酒精擦拭干净，调整限位开关位置，确保阀门开启时触发正确；检查控制板与电机、限位开关的连接线路，更换断裂、破损线路，重新紧固接头。
4. 减速器维修：拆开减速器，清理内部老化润滑油、积尘、杂物，检查齿轮是否磨损、断裂，磨损严重则更换齿轮组；加注西门子专用减速器润滑油，确保润滑充足；更换损坏的密封件，防止介质、灰尘进入，延长减速器使用寿命。

维修注意：更换电机、控制板时，需确保型号与西门子蝶阀执行器匹配；接线时严格区分正负极、相线与零线，避免接反短路；维修后需手动、电动分步测试，确保执行器动作正常，限位准确。

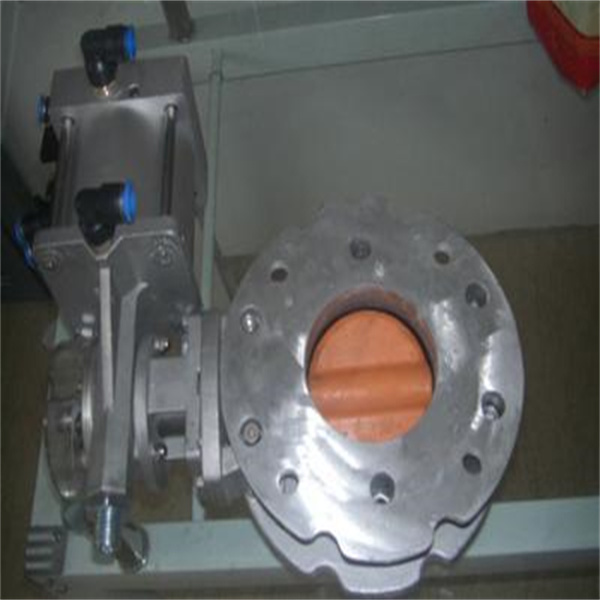

（二）气动执行机构故障（气动蝶阀高发）

西门子气动蝶阀的执行机构以压缩空气为动力，主要由气缸、电磁阀、气源处理单元（过滤器、减压阀、油雾器）、弹簧复位装置等部件组成，气动执行机构故障会导致动力不足、无动力输出，进而导致阀门无法打开。

1. 常见故障原因

• 气源故障：气源压力不足（西门子气动蝶阀主流气源压力为0.4-0.6MPa），无法提供足够动力推动气缸动作；气源过滤器堵塞、减压阀故障，导致气源纯净度不够、压力不稳定；油雾器油量不足，导致气缸、阀门部件润滑不足，阻力过大。
• 电磁阀故障：电磁阀线圈烧毁、阀芯卡滞，无法接收指令切换气路，导致气缸无进气、排气，阀门无法打开；电磁阀接线松动、接触不良，无法正常通电工作；电磁阀密封件损坏，出现漏气现象，导致气源压力损失。
• 气缸故障：气缸活塞密封件老化、损坏，出现漏气，导致气缸推力不足，无法推动阀门开启；气缸活塞杆弯曲、卡死，无法正常伸缩；气缸内部积尘、杂物过多，导致活塞运动阻力过大。
• 弹簧复位装置故障：弹簧疲劳、断裂，无法提供复位动力，导致阀门无法正常开启；弹簧安装位置偏移，受力不均，影响气缸动作。

2. 排查与维修方法

1. 气源检测：用压力表测量气源压力，若压力不足，调整减压阀，确保压力在0.4-0.6MPa范围内；清理气源过滤器，更换滤芯，确保气源纯净；检查油雾器，补充专用润滑油，调整油雾量，确保润滑充足。
2. 电磁阀维修：用万用表测量电磁阀线圈电压，若无电压，检查接线，紧固接头；若线圈烧毁，更换同型号电磁阀线圈；拆卸电磁阀，清理阀芯卡滞的杂物，更换损坏的密封件，确保阀芯动作灵活，无漏气现象。
3. 气缸维修：拆卸气缸，检查活塞密封件，若老化、损坏，更换同规格密封件；矫正弯曲的活塞杆，清理气缸内部积尘、杂物，加注适量润滑脂；测试气缸漏气情况，若漏气严重，检查气缸缸体是否磨损，磨损严重则更换气缸。
4. 弹簧复位装置维修：检查弹簧是否疲劳、断裂，若有则更换同型号弹簧；调整弹簧安装位置，确保受力均匀，与气缸动作协调，确保阀门能正常开启、复位。

维修注意：气动系统维修前，需彻底泄压，避免压缩空气伤人；更换密封件时，需选用西门子专用密封件，确保密封性能；维修后需测试气源压力、气缸动作，确保无漏气、动作顺畅。

（三）阀体机械故障（易被忽视，影响阀门开启）

阀体是西门子蝶阀的核心流体控制部件，主要由阀座、蝶板、阀杆、密封件等组成，阀体机械故障会导致阀门卡滞、开启阻力过大，即使执行机构正常，也无法顺利打开阀门，多伴随异响、开启卡顿现象。

1. 常见故障原因

• 蝶板卡滞：管道内介质结晶、结垢，附着在蝶板、阀座上，导致蝶板无法转动；介质中的杂质、异物（如石子、杂物）卡在蝶板与阀座之间，阻碍蝶板开启；蝶板变形、损坏，与阀座贴合过紧，开启阻力过大。
• 阀杆故障：阀杆弯曲、变形，无法正常传递执行机构动力；阀杆与蝶板连接松动、脱节，执行机构转动但蝶板不动；阀杆密封件老化、粘连，与阀杆摩擦阻力过大，导致阀杆无法转动。
• 阀座故障：阀座老化、硬化、变形，与蝶板贴合过紧，开启阻力过大；阀座密封面磨损、划伤，导致介质泄漏，同时增加开启阻力；阀座固定螺栓松动，导致阀座偏移，阻碍蝶板转动。
• 阀体锈蚀、变形：长期处于腐蚀性介质、潮湿环境中，阀体内部锈蚀，导致蝶板、阀杆转动阻力过大；阀体受外力撞击、压力过大，出现变形，阻碍阀门开启。

2. 排查与维修方法

1. 蝶板与阀座清理：关闭上下游截止阀，对管道进行泄压、排空，拆卸蝶阀阀体，清理蝶板、阀座上的结晶、结垢、杂质，用超声波清洗机清洗蝶板、阀座，确保表面清洁；检查蝶板是否变形、损坏，变形则矫正，损坏则更换同型号蝶板；检查阀座密封面，若磨损、划伤，用研磨机修复，无法修复则更换阀座。
2. 阀杆维修：检查阀杆是否弯曲、变形，弯曲则矫正，变形严重则更换阀杆；检查阀杆与蝶板的连接部位，紧固松动的螺栓，若脱节则重新连接、固定；拆卸阀杆密封件，更换老化、粘连的密封件，加注润滑脂，确保阀杆转动灵活。
3. 阀体维修：检查阀体是否锈蚀、变形，锈蚀部位用砂纸打磨干净，涂抹防锈漆；若阀体变形严重，无法修复则更换同型号阀体；紧固阀座固定螺栓，调整阀座位置，确保与蝶板贴合均匀，无卡滞现象。

维修注意：拆卸阀体时，做好部件标记，避免装配错误；清理蝶板、阀座时，避免用尖锐工具划伤密封面；装配时，确保阀杆、蝶板、阀座同轴度一致，加注适量润滑脂，确保开启顺畅。

（四）传动部件与辅助部件故障（易被忽视，间接影响开启）

西门子蝶阀的传动部件（如联轴器、齿轮、连杆）负责连接执行机构与阀体，辅助部件（如位置反馈器、限位开关、密封件）保障阀门正常运行，此类部件故障会间接导致阀门无法打开，多表现为执行机构动作但阀门无反应、开启不彻底。

1. 常见故障原因

• 传动部件故障：联轴器松动、断裂、磨损，无法传递执行机构动力；齿轮、连杆磨损、卡死，传动受阻；传动部件润滑不足，摩擦阻力过大，导致动力传递失效。
• 位置反馈器故障：位置反馈器老化、损坏，无法准确反馈阀门位置，导致执行器误判，停止输出动力；反馈器与阀杆连接松动，无法同步检测阀门位置。
• 密封件故障：除阀杆、气缸密封件外，阀体与管道连接的密封件、执行机构与阀体连接的密封件老化、损坏，导致介质泄漏，进而影响阀门开启；密封件安装不当，挤压变形，阻碍阀杆、蝶板动作。

2. 排查与维修方法

1. 传动部件维修：检查联轴器、齿轮、连杆，若松动则紧固，若磨损、断裂则更换同规格部件；清理传动部件表面积尘、杂物，加注适量润滑脂，确保传动顺畅；检查传动部件的同轴度，调整安装位置，避免传动受阻。
2. 位置反馈器维修：用万用表测量位置反馈器输出信号，若信号异常，判定反馈器损坏，更换同型号反馈器；紧固反馈器与阀杆的连接部位，确保能同步检测阀门位置，反馈信号准确。
3. 密封件维修：检查各类密封件，若老化、损坏，更换同规格西门子专用密封件；调整密封件安装位置，避免挤压变形；涂抹密封胶，增强密封性能，防止介质泄漏。

二、总结

西门子蝶阀无法打开的硬件故障，核心集中在执行机构（电动/气动）、阀体机械、传动部件、辅助部件四大方面，多数故障可通过“外观观察→基础检测→部件清洁/更换”的流程快速解决。工业现场维修时，需结合蝶阀类型（电动/气动）、故障表现（如有无动作、有无异响、有无报警）精准定位根源，遵循“安全第一、先易后难”的原则，规范操作流程，避免盲目拆机。同时，做好日常维护工作，定期检查、清洁、润滑、更换老化部件，可有效延长蝶阀使用寿命，减少停机损失，保障流体控制系统的连续稳定运行。
