西门子伺服驱动器有显示无输出故障维修一键搞定

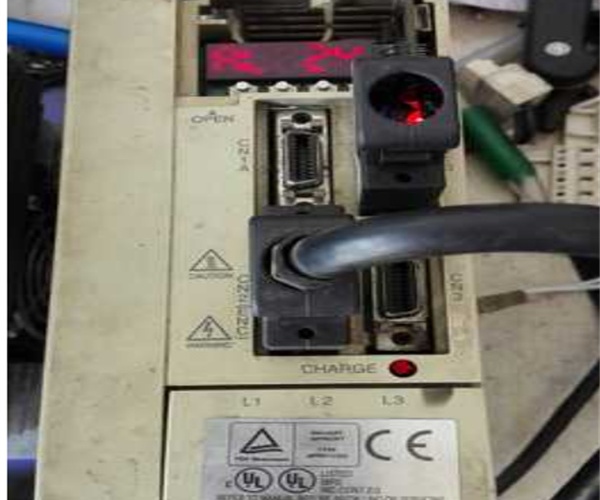

西门子伺服驱动器有显示无输出故障维修一键搞定：西门子（Siemens）伺服驱动器作为工业自动化精密控制核心设备，凭借高响应速度、高控制精度、强稳定性的优势，广泛应用于数控机床、机器人、精密加工设备、自动化生产线等高端场景。其“有显示无输出”是常见且典型的硬件故障，具体表现为：驱动器通电后，操作面板正常显示（无故障代码或显示正常运行代码），参数设置无误，但伺服电机无转动、无扭矩输出，无法驱动负载运行，严重时会导致设备停机、生产中断，影响生产效率和产品质量。

一、西门子伺服驱动器有显示无输出核心硬件故障原因

西门子伺服驱动器“有显示无输出”的核心逻辑是：控制板显示功能正常（说明控制板基本供电、显示模块无故障），但驱动信号传输、功率输出、反馈信号接收等环节出现硬件异常，导致无法向电机输出驱动电流。结合工业现场市电波动、振动、粉尘、高温、过载等工况，具体硬件故障原因可分为五大类，其中功率模块故障和控制板故障占比合计达70%以上，是主要故障诱因，具体细节如下：

（一）功率模块（IGBT模块）故障（最高发，占比40%）

功率模块是驱动器输出的核心执行部件，其故障是导致“有显示无输出”的最主要原因，常见故障情况如下：

1. IGBT芯片击穿或损坏：IGBT芯片负责功率放大和电压转换，长期承受高电压、大电流，若市电浪涌、电机过载、散热不良，会导致IGBT芯片击穿、烧毁，无法将控制板的驱动信号转换为输出电流，表现为驱动器有显示，但电机无任何转动。部分情况下，IGBT芯片损坏后，驱动器不会立即报故障代码，仅表现为无输出，需通过专业检测确认。

2. 续流二极管损坏：续流二极管并联在IGBT芯片两端，负责保护IGBT芯片，吸收电机减速时产生的反向电动势。若续流二极管击穿、短路，会导致功率模块内部回路异常，无法正常输出电流，同时可能导致IGBT芯片过热损坏，驱动器有显示但无输出，部分机型会出现轻微过热提示。

3. 功率模块散热不良：西门子伺服驱动器功率模块集成散热片和散热风扇，若散热风扇积尘过多、轴承损坏，或散热通道堵塞，会导致功率模块温度过高，触发过温保护，切断输出回路，表现为有显示无输出。这种故障多在驱动器运行一段时间后出现，停机冷却后可能短暂恢复，长期使用会加剧功率模块损坏。

4. 功率模块焊接点脱落：长期振动会导致功率模块与控制板、电源模块的焊接点松动、脱落，电路断路，驱动信号无法传输至功率模块，导致无输出，驱动器仍能正常显示。此类故障多发生在使用年限较长（3年以上）的驱动器上，焊接点脱落多集中在功率模块引脚部位。

（二）控制板故障（高发，占比30%）

控制板显示功能正常，但驱动信号输出、信号解析等功能异常，会导致“有显示无输出”，常见故障情况如下：

1. 控制板驱动芯片损坏：控制板上的驱动芯片负责输出驱动信号，控制功率模块工作，若驱动芯片击穿、老化，会导致驱动信号无法正常输出，功率模块不工作，表现为有显示无输出。驱动芯片损坏多由静电冲击、市电浪涌或功率模块故障连带导致。

2. 控制板电容、电阻老化、损坏：控制板上的滤波电容、限流电阻长期在高温、振动环境下工作，会出现鼓包、漏液、烧断等问题，导致控制板信号解析、驱动信号输出功能异常，无法控制功率模块输出，驱动器有显示但无输出。其中，滤波电容鼓包是最直观的故障表现，可通过外观直接判断。

3. 控制板程序异常或固件损坏：控制板内置的程序负责解析外部控制信号、参数设置和驱动逻辑，若程序丢失、固件损坏，会导致控制板无法正常下发驱动指令，即使显示正常，也无法输出驱动电流。此类故障多由突然断电、静电冲击导致，部分机型可通过重新刷新固件解决。

4. 控制板使能信号接口损坏：使能信号是驱动器输出的前提，若控制板上的使能信号接口损坏、接触不良，无法接收外部使能信号，会导致驱动器处于“未使能”状态，表现为有显示无输出。此时驱动器参数设置正常，无故障代码，仅无法驱动电机运转。

（三）编码器接口与反馈故障（占比15%）

西门子伺服驱动器多采用闭环控制，需依赖编码器反馈信号实现精准控制，若编码器接口或反馈环节故障，会触发闭环保护，切断输出，常见故障情况如下：

1. 编码器接口损坏：控制板上的编码器接口负责接收电机编码器的反馈信号，若接口芯片击穿、焊接点脱落，会导致无法接收反馈信号，驱动器触发闭环保护，切断输出，此时驱动器面板显示正常，无明显故障代码，仅电机无输出。

2. 编码器连接线故障：编码器与驱动器之间的连接线破损、短路、接触不良，会导致反馈信号传输中断，驱动器无法获取电机位置、速度信息，触发保护机制，切断输出。此类故障多为间歇性，轻轻晃动连接线可能短暂恢复，长期使用会导致故障加剧。

3. 编码器本身故障：若伺服电机编码器损坏（如内部光栅破损、信号输出异常），无法输出反馈信号，即使驱动器接口正常，也会触发闭环保护，出现有显示无输出。此时可通过替换编码器的方式快速排查故障。

（四）输出端子与连接线束故障（占比10%）

输出端子和连接线束是电流、信号传输的载体，其异常会导致传输中断，出现有显示无输出，常见故障情况如下：

1. 输出端子松动、氧化：驱动器输出端子（U、V、W）长期插拔、振动，会导致端子松动、氧化、发黑，接触电阻增大，甚至完全断路，驱动电流无法传输至电机，表现为有显示无输出。这种故障在多粉尘、多振动的工业场景中尤为常见。

2. 内部连接线束破损、接触不良：驱动器内部连接控制板与功率模块、编码器接口的线束，长期振动、高温会导致绝缘层老化、导线断裂、插头松动，信号或电流传输中断，导致无输出，驱动器仍能正常显示。

3. 输出端子熔丝熔断：部分西门子机型（如6SE70系列）输出端子处设有熔丝，若电机短路、过载，会导致熔丝熔断，切断输出回路，表现为有显示无输出。熔丝熔断后，需先排查短路原因，否则更换熔丝后仍会再次熔断。

二、有显示无输出故障快速检测方法（适配西门子机型，落地性强）

维修前需通过专业检测，明确故障核心部件，避免盲目拆卸、更换，提高维修效率，降低维修成本。检测遵循“先外部后内部、先简单后复杂、先功率模块后控制板”的原则，常用工具包括万用表、示波器、兆欧表、无尘软布、螺丝刀，具体检测步骤结合西门子6SE70、S120系列机型特性优化，便于现场维护人员操作：

（一）外观直观检测（无需工具，快速排查）

外观检测是最基础、最快速的排查步骤，可初步判断故障方向，具体操作如下：

1. 断电状态下，检查驱动器外壳，观察是否有破损、烧焦痕迹、异味，若有，大概率是功率模块、控制板短路；打开驱动器外壳，观察内部功率模块、控制板是否有电容鼓包、元件烧焦、焊接点脱落，若有，可初步判断对应部件故障。

2. 检查输出端子（U、V、W）和编码器接口，观察端子是否松动、氧化、发黑，插头是否完好，连接线束是否破损、断裂，若有异常，可初步判断为端子或线束故障。

3. 检查功率模块散热风扇，观察风扇是否积尘过多、是否能正常转动，若风扇不转或积尘严重，说明散热不良，可能导致功率模块过温保护，出现无输出。

4. 接通电源，观察驱动器面板显示，确认无故障代码、参数设置正常（如使能信号、输出频率、扭矩参数），若显示正常但电机无输出，重点排查功率模块、控制板、编码器反馈环节。

（二）功率模块检测（核心步骤，快速定位）

功率模块是故障高发部件，优先检测可快速缩小故障范围，具体检测方法如下：

1. 断电状态下，拆出功率模块，用万用表通断档，测量功率模块IGBT芯片的发射极、集电极之间的导通性，正常情况下应呈现高阻状态（不通），若导通，说明IGBT芯片击穿损坏；测量续流二极管的导通性，正常情况下应单向导通，若双向导通或不通，说明续流二极管损坏。

2. 通电状态下，用示波器测量功率模块输入驱动信号（控制板输出至功率模块的信号），若有正常驱动信号，但功率模块无输出电压，说明功率模块损坏；若无驱动信号，说明控制板故障，未下发驱动指令。

3. 散热检测：接通电源后，观察功率模块散热风扇是否正常转动，用红外测温仪测量功率模块温度，若温度快速升高（超过80℃），说明散热不良，需清洁风扇、疏通散热通道，测试是否恢复输出。

（三）控制板检测（排查驱动信号输出）

若功率模块检测正常，需进一步排查控制板，具体步骤如下：

1. 外观检测：观察控制板是否有电容鼓包、电阻烧断、芯片烧焦痕迹，焊接点是否脱落，若有，可直接判断控制板故障。

2. 驱动信号检测：用示波器测量控制板上驱动芯片的输出端，若有外部控制信号（如脉冲指令）输入，但驱动芯片无输出信号，说明驱动芯片损坏；若驱动芯片有输出信号，说明控制板正常，故障在功率模块或传输环节。

3. 使能信号检测：用万用表测量控制板使能信号接口的电压，若有外部使能信号输入（通常为24V），说明使能信号正常；若无电压，说明使能信号接口损坏或外部控制信号异常，导致驱动器未使能，无输出。

4. 固件检测：若控制板无明显硬件损坏，但无驱动信号输出，可尝试重新刷新控制板固件（需匹配西门子机型，使用官方源文件），刷新后测试是否恢复输出，排除程序异常故障。

（四）编码器接口与反馈检测（排查闭环控制）

若功率模块、控制板检测正常，需排查编码器接口与反馈环节，具体步骤如下：

1. 编码器连接线检测：用万用表通断档，测量编码器与驱动器之间的连接线，确认线路导通，无断路、短路；若线路不通，说明连接线破损或插头松动，修复后重新测试。

2. 编码器接口检测：用示波器测量控制板编码器接口的反馈信号，若有正常反馈信号，说明接口和编码器正常；若无反馈信号，用替换法，将已知正常的同型号编码器连接至驱动器，若恢复输出，说明原编码器损坏；若仍无输出，说明编码器接口损坏。

3. 闭环参数检测：检查驱动器闭环控制参数（如编码器类型、反馈比例），确认参数设置正确，若参数错误，会导致驱动器无法识别反馈信号，触发保护，无输出，调整参数后测试。

（五）输出端子与线束检测（排查传输环节）

若上述检测均正常，需排查输出端子与内部线束，具体步骤如下：

1. 输出端子检测：用万用表通断档，测量输出端子（U、V、W）与功率模块输出端的导通性，若不通，说明端子松动、氧化或内部线束断裂，清洁、紧固端子后重新测试。

2. 内部线束检测：断电后，检查驱动器内部连接线束，观察是否有破损、断裂、插头松动，用万用表通断档测量线束导通性，确认无断路；若线束破损，更换同规格线束，重新连接后测试。

3. 熔丝检测：找到输出端子处的熔丝，用万用表通断档测量其导通性，若不通，说明熔丝熔断，排查电机短路、过载等原因后，更换同规格熔丝。

三、有显示无输出硬件故障维修方法（由简到繁，可落地）

维修遵循“先简单后复杂、先外部后内部、先替换后维修”的原则，维修前需做好安全准备，避免触电或损坏精密部件：切断驱动器所有供电，等待内部电容放电完成（至少5分钟），佩戴防静电手环和绝缘手套，避免静电损坏控制板、功率模块芯片；拆卸时使用专用螺丝刀，轻拿轻放，避免损伤核心部件，严禁用手触摸电路板元件和功率模块引脚。根据故障原因，分为简单维修、专业维修和部件更换三种方式，适配现场不同维修条件：

（一）简单维修（适用于端子、线束、散热、熔丝故障）

此类故障无需专业维修技能，现场维护人员可直接操作，具体方法如下：

1. 端子与插头修复：若输出端子、编码器接口松动、氧化，用细砂纸轻轻打磨端子氧化层，或用橡皮擦擦拭干净，去除粉尘、油污，紧固插头和端子，确保接触牢固；若端子针脚弯曲，用镊子轻轻矫正（避免折断），矫正后重新测试。

2. 线束修复：若外部连接线束、内部线束破损，更换同规格、同材质的线束，确保接线正确、牢固；若线束插头松动，重新插拔插头，确保接触良好；若线束短路，找到短路部位，切断短路点后重新焊接，或更换整条线束。

3. 熔丝更换：若输出端子熔丝熔断，先排查电机短路、过载等原因，排除故障后，更换同规格熔丝（西门子常用5A-10A熔丝），更换时注意熔丝的安装方向，确保接触良好。

4. 散热清洁：若功率模块散热不良，用压缩空气（低压档）吹除散热风扇和散热片上的积尘，清理散热通道；若散热风扇损坏，更换同型号风扇，确保散热良好，重新测试是否恢复输出。

（二）专业维修（适用于控制板、功率模块轻微故障）

此类故障需具备一定的电子维修技能，建议由专业维修人员操作，核心是修复损坏的元件，具体方法如下：

1. 功率模块维修：拆解功率模块，若IGBT芯片击穿、续流二极管损坏，更换同型号、同规格的IGBT芯片和续流二极管（优先选用西门子原厂配件）；若焊接点脱落，用烙铁重新焊接牢固，焊接时使用防静电烙铁，控制焊接温度（260℃左右），避免高温损坏周边元件；维修后用万用表、示波器检测功率模块导通性和输出信号，确保符合标准后，再安装使用。

2. 控制板维修：若控制板驱动芯片损坏，更换同型号驱动芯片，焊接时注意芯片引脚的对应关系，避免接反；若电容鼓包、电阻烧断，更换同规格、同容量的电容和电阻；若焊接点脱落，重新焊接虚焊部位；若程序异常，用专用编程器刷新对应固件，刷新后测试驱动信号输出功能，确保正常。

3. 编码器接口维修：若编码器接口芯片损坏，更换同型号接口芯片，重新焊接线路，确保信号传输正常；若接口针脚氧化、损坏，修复或更换接口端子，测试反馈信号是否正常。

（三）部件更换（适用于严重故障、无法修复情况）

当核心部件出现严重损坏（如功率模块大面积烧毁、控制板短路、编码器损坏），或维修成本过高、维修难度过大时，直接更换部件是最高效、最可靠的方式，具体注意事项如下：

1. 功率模块更换：优先选用西门子原厂配套功率模块，确保型号、规格与驱动器机型完全匹配（如6SE70系列对应专用IGBT模块），避免使用劣质兼容件，否则会导致故障复发，甚至损坏控制板；更换时确保接线正确、牢固，安装后测试功率模块输出电压，确保正常。

2. 控制板更换：更换同型号西门子伺服驱动器控制板，刷新对应固件（需匹配机型），校准控制参数和闭环参数，确保驱动信号输出正常、反馈信号接收正常，测试驱动器输出功能，确认无异常后投入使用。

3. 编码器更换：更换同型号、同规格的伺服电机编码器，确保编码器与驱动器接口匹配，安装后校准编码器反馈参数，测试驱动器输出，确保电机正常转动。

4. 电源模块更换：若电源模块输出异常，更换同型号电源模块，安装后测量输出电压，确保为控制板、功率模块提供稳定供电，测试驱动器输出功能。

（四）配套故障排查与维修

维修时需同步排查配套部件的故障，避免故障复发：一是排查电机故障，用万用表测量电机绕组导通性，确认电机无短路、断路，避免电机故障导致驱动器无输出；二是排查外部控制信号，确保使能信号、脉冲指令正常输入，避免外部信号异常导致驱动器未使能；三是排查市电供电，加装稳压装置，避免市电浪涌损坏功率模块、控制板；四是排查接地情况，紧固接地端子，确保接地电阻小于4Ω，避免静电积累。

结语：西门子伺服驱动器“有显示无输出”硬件故障，核心集中在功率模块、控制板两大核心部件，其次是编码器反馈、输出端子与线束故障，通过“外观检测+功率模块检测+控制板检测”的步骤，可快速定位故障部位。结合故障严重程度，采取清洁修复、元件维修或部件更换的方式，可高效解决故障，恢复设备正常运行。西门子伺服驱动器作为精密控制设备，日常做好环境优化、定期检测和维护，能有效降低故障发生率，延长设备使用寿命，保障工业精密控制流程的稳定。
