西门子变频器冒烟故障维修技术精湛

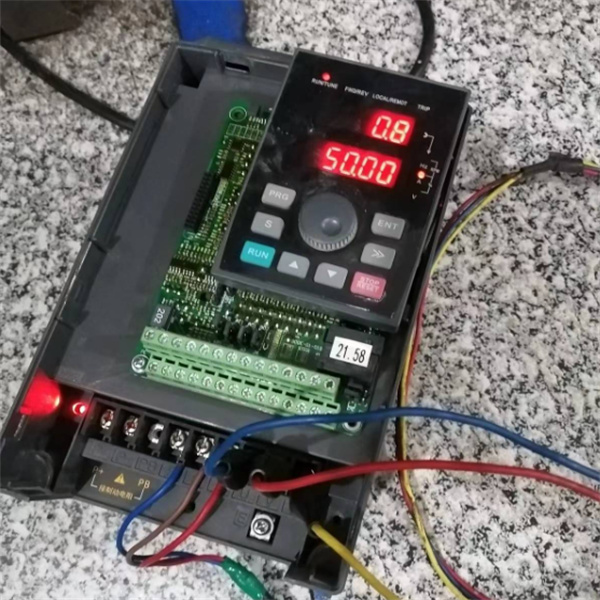

西门子变频器冒烟故障维修技术精湛：7月9日我们收到一位来自上海的客户的来电，咨询西门子变频器发生了冒烟的故障问题。西门子变频器作为工业自动化领域的核心设备，其稳定运行对生产线至关重要。然而，当变频器内部出现冒烟现象时，往往意味着严重的硬件故障已经发生。

冒烟故障的常见原因分析

西门子变频器内部冒烟是一种严重的硬件故障现象，通常伴随着刺鼻气味和可见烟雾，表明设备内部元件已发生实质性损坏。根据多家专业维修公司的案例分析和现场经验，导致西门子变频器冒烟的主要原因可分为以下几类：

输入整流电路故障是导致变频器冒烟的首要原因。当生产线供电电压不稳定，特别是电压突然升高时，可能使变频器输入电源超出规定范围，造成整流桥和母线电容老化损坏。这种情况往往会使生产线上多台变频器同时炸机，危害极大。电压尖峰同样会导致元件受损，虽然变频器配备有保护电路，但在极端情况下可能来不及动作。此外，变频器防护等级不足导致内部进入雨水、潮湿空气或导电粉尘，会造成电路板导电短路，这也是整流电路损坏的常见诱因。

功率模块(IGBT)及相关驱动电路故障是另一主要冒烟原因。IGBT模块作为变频器的核心功率器件，其自身老化或损坏会直接导致冒烟现象。更严重的是，当变频器外部发生短路或接地故障时，不仅会损坏IGBT模块，通常还会连带损坏驱动电路。值得注意的是，单纯更换损坏的IGBT而不检查驱动电路是维修中的常见误区，这往往会导致新换模块再次烧毁。驱动电路异常可能导致IGBT误导通，形成直通短路，产生大量热量并冒烟。

环境因素对变频器的影响不容忽视。长期工作在高温环境中的变频器，其元件老化速度会显著加快。导电粉尘在潮湿环境下可能造成线路间碳化短路，而湿气本身也会降低绝缘性能。维修实践中发现，许多冒烟故障的变频器都安装在粉尘大、湿度高或通风不良的场所，环境应力加速了元件劣化。

电容老化问题在长期闲置的变频器上表现尤为突出。电解电容长时间不充电会导致电解质干涸，当突然上电时可能发生短路冒烟。有案例显示，一台库存6年多的备用变频器直接上电启动后立即冒烟报废，原因就是电容长期未充电导致的失效。同样，母线电容老化会使滤波效果下降，导致直流母线电压波动增大，增加功率器件应力。

制动单元误接线也是导致冒烟的特殊情况。当制动电阻被错误地直接连接在直流母线(DC+和DC-)上时，电阻会持续通过大电流而迅速过热烧毁，产生大量烟雾。有报道称，一个项目现场因20多台变频器的制动电阻接错端子，导致电控室内出现浓烟和刺鼻糊味，检查发现多台制动电阻已发黑烧毁。

元件安装与连接问题如触发端子松动、接触不良会导致变频器工作异常，严重时引发局部过热冒烟。此外，散热风扇故障导致冷却失效，或是散热片积尘严重影响散热效果，都会使变频器内部温度累积升高，最终可能导致元件热击穿而冒烟。

专业维修方法与更换指南

确定西门子变频器冒烟的具体原因后，需要采取针对性的维修措施来恢复设备功能。不同部件的维修方法和更换要求差异很大，正确的维修工艺直接影响修复后的可靠性和使用寿命。以下是针对各种常见冒烟原因的详细维修指南：

整流模块更换是处理输入侧故障的常见维修操作。当整流桥因电压浪涌或短路而损坏时，必须选择相同规格或更高等级的替代品。拆卸旧模块时应注意记录各端子的连接位置，特别是三相输入和直流输出的对应关系。新模块安装前应清洁散热表面，涂抹适量的导热硅脂，确保良好的热传导。紧固螺丝时应按对角线顺序逐步均匀施力，避免模块受力不均。值得注意的是，仅更换整流模块而不解决导致其损坏的根源问题是徒劳的。如某案例中，维修人员在更换整流桥后，发现新模块再次烧毁，最终查明是输入电抗器失效导致浪涌直接冲击整流桥。因此，配套措施如安装输入电抗器或浪涌滤波器对预防重复故障至关重要。

IGBT功率模块的维修需要格外谨慎。IGBT损坏往往伴随驱动电路故障，因此必须同步检查驱动板上的门极电阻、稳压管和驱动IC。更换IGBT模块时，应选择原厂或认证供应商的备件，劣质仿制品很可能导致早期失效。安装过程中需特别注意ESD(静电放电)防护，IGBT门极对静电非常敏感。焊接驱动板连接线时，应使用适当的焊锡和温度，避免虚焊或过热损坏PCB。维修6SE70变频器时，有经验的技术人员会测试所有六组驱动波形的一致性，任何差异都表明潜在问题。驱动波形应干净无振荡，上升下降时间适当，幅值符合规格要求。若发现波形异常，需检查驱动电源、光耦隔离和缓冲电路等关联部件。

电容更换对于长期使用的变频器尤为重要。母线电解电容和缓冲电容是首选更换对象。选择新电容时，不仅要匹配容值和电压等级，还应考虑尺寸、引脚形式和寿命指标。安装时注意极性，反接会导致电容迅速损坏甚至爆炸。对于小信号电路中的贴片电容，也需检查是否有漏电或容值漂移现象。更换电容后，建议进行老化处理，即逐步加压运行一段时间，使电解质充分活化。特别是对于库存备件，直接全压上电风险很大，案例显示有备用变频器因电容长期未充电而冒烟报废。

电路板修复需要专业的电子维修技能。对于烧毁的铜箔线路，可使用跳线或导电银漆修复，但要确保足够的电流承载能力。损坏的贴片元件如电流传感器、运算放大器等需要采用适当的焊接工具和技术更换。多层PCB的内层损坏通常难以修复，此时应考虑更换整板。某相电流检测电路异常是导致SPO(短路保护)故障的常见原因，维修时需要检查霍尔传感器、放大电路电阻、7840光耦和连接排线等易损件。对于驱动板，应重点检查各通道的隔离光耦和驱动芯片，确保信号传递的准确性和及时性。

制动单元维修主要针对电阻过热烧毁的情况。更换制动电阻时，必须确认阻值和功率等级符合原设计，随意更换可能引发新问题。检查制动IGBT和二极管是否击穿，这些元件损坏会导致电阻持续通电而过热。特别重要的是验证制动控制逻辑和接线是否正确，有案例显示因制动电阻误接在直流母线上而导致冒烟。维修完成后，应测试制动功能在不同减速条件下的响应，确保动作及时且不过度。

散热系统维护往往被忽视但非常重要。清理散热器鳍片中的积尘，恢复其散热能力。更换失效的冷却风扇，注意电压和电流规格匹配。对于高热负荷的变频器，可考虑升级散热系统，如增加散热面积或改用强制风冷。重新涂抹导热界面材料时，应选择适当的导热系数和厚度，确保热阻最小化。安装功率模块时，紧固扭矩应符合规格要求，过紧或过松都会影响散热效果。
