西门子数控系统高速运行报警故障维修方法分享

西门子数控系统高速运行报警故障维修方法分享：7月4日收到一位来自苏州的客户的来电，咨询西门子数控系统发生了高速运行报警的故障问题。西门子数控系统在高速运行时出现报警是机床维护中常见的故障现象，这类问题往往涉及复杂的硬件系统和精密的机械部件。

高速报警的常见硬件故障原因分析

西门子数控系统在高速运行时出现的报警往往与硬件故障密切相关，这些故障直接影响系统的稳定性和加工精度。了解这些硬件故障的具体表现和成因是快速解决问题的关键第一步。

电机系统故障是高速报警中最常见的原因之一。作为数控机床的核心驱动部件，电机在高速运转时面临极大负荷。电机绕组过热可能由于散热不良或过载运行导致，表现为温度传感器频繁触发报警；电机轴承磨损会产生异常噪音和振动，在高速下尤为明显；编码器故障则会导致位置反馈信号异常，系统无法准确控制电机转速和位置。此外，电机动力电缆老化或接触不良也会在高速运行时因电流增大而暴露问题，导致间歇性报警。

控制系统硬件故障同样不容忽视。西门子数控系统的控制模块（如CPU板、驱动控制板等）在长期高温环境下可能出现元器件老化、电容鼓包等问题；存储器模块故障会导致参数丢失或程序运行异常；总线通信板损坏则会引起各模块间数据传输错误，这些故障在高速加工时因系统负荷增加而更容易显现。特别是老化的电解电容，在高温高速运行时容量下降明显，可能导致电源滤波不良而触发报警。

机械传动部件问题在高速工况下影响显著。导轨磨损或润滑不良会增加运动阻力，导致伺服电机过载；滚珠丝杠反向间隙过大会造成位置控制精度下降；联轴器松动会产生机械振动，这些机械问题在低速时可能不明显，但在高速运行时会被放大，系统通过位置环和速度环检测到异常后触发报警。轴承损坏是另一个常见问题，高速旋转时会产生明显温升和噪声，进而导致系统保护性停机。

电源系统不稳定对高速运行影响重大。电网电压波动超过允许范围（通常为±10%）会导致控制系统工作异常；滤波电容失效会使电源纹波增大，干扰数字电路正常工作；24V控制电源不稳定可能引起I/O模块误动作。在高速加工时，各轴伺服驱动同时工作，对电源系统的瞬时功率需求大幅增加，若电源容量不足或线路阻抗过大，就会导致电压跌落而触发报警。

编码器及反馈系统故障在高速下尤为敏感。编码器电缆屏蔽层损坏会导致信号受干扰，特别是在变频器、继电器等强干扰源附近；光电编码器的玻璃盘污染会造成脉冲信号丢失；绝对值编码器电池耗尽会导致位置信息丢失。高速运行时，编码器信号频率增高，对信号质量要求更为严格，微小的干扰或信号衰减都可能导致系统报警。

散热系统失效也是高速报警的重要原因。伺服驱动器散热风扇停转会导致功率模块过热；电柜通风不良造成温度累积；散热片灰尘堆积影响散热效率。在高速连续加工时，各发热元件温升更快，若散热系统不能有效工作，很快就会触发过热保护。

了解这些硬件故障的典型表现和相互关系，有助于维修人员在面对高速报警时快速缩小排查范围，针对性地进行检查和测试，提高维修效率。在实际诊断中，往往需要结合具体报警代码和机床实际表现进行综合判断。

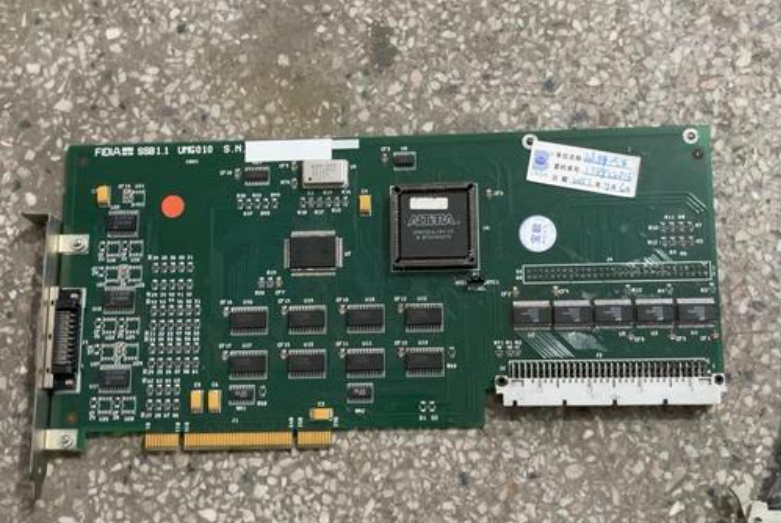

控制系统硬件故障排查与修复方法

西门子数控系统的控制硬件是机床运行的”大脑”，其稳定性直接关系到高速加工的质量与可靠性。控制系统硬件故障往往导致系统性的运行异常，需要采用科学的方法进行排查和修复。

CPU模块的诊断是控制系统维修的首要步骤。当出现CPU监控报警时，首先检查模块上的状态指示灯，红色故障灯常亮表明存在严重错误。核实CPU模块的跨接端子设置是否正确，特别是对于更换后的新模块，跳线设置错误会导致无法启动。使用西门子专用诊断工具(如PG)读取CPU诊断缓冲区，分析故障代码和时间戳，有助于定位问题根源。EPROM存储器的故障也较为常见，可通过重新插拔存储器芯片或更换备用EPROM进行测试，注意在操作前必须断电并做好防静电措施。对于老化的控制系统，总线板(Backplane)接触不良是潜在问题，可使用电子清洁剂处理连接器触点，或轻微调整插接压力改善接触。

存储器模块的维护对系统稳定性至关重要。数据存储器子模块的电池电压监控不可忽视，当出现电池低压报警时，必须在系统通电状态下更换电池，否则会导致机床数据和PLC程序丢失。更换电池时应选择原装或同等品质产品，劣质电池可能漏液损坏模块。定期备份机床参数和PLC程序到外部存储设备是必要的预防措施，建议每月进行一次完整备份，特别是经过参数优化后应立即备份。对于使用Flash存储器的较新系统，需注意存储单元的擦写寿命，避免过于频繁的参数保存操作。当存储器出现频繁校验错误时，应考虑更换存储器模块或进行碎片整理。

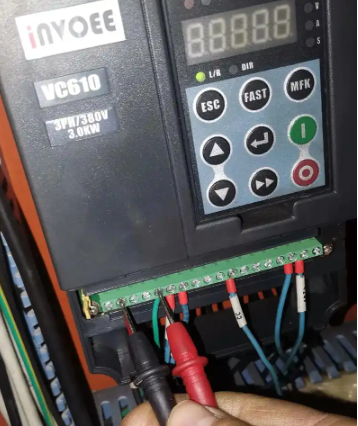

驱动控制模块的检修需要专业知识和工具。功率模块识别错误(如039报警)是常见问题，可通过重新插拔驱动模块与功率模块的连接器解决，注意必须完全断电后操作。检查功率模块的识别电阻设置是否正确，不同功率等级的模块识别电阻值不同。使用万用表测量功率模块的直流母线输入阻抗，正常应在数十千欧以上，若阻值过低可能表明IGBT或电容短路。控制模块上的信号指示灯状态包含重要诊断信息，如西门子611U驱动器的READY、ENABLE灯状态组合可指示不同工作阶段和故障类型。对于间歇性故障，可采用轻敲法(在通电状态下轻敲模块观察反应)判断是否存在虚焊或接触不良，但需注意安全。

I/O模块的故障排查应从基础检查开始。首先确认模块供电电压(通常24VDC)是否稳定，波动范围不应超过±5%。检查各I/O点的状态指示灯与实际信号是否一致，不一致可能表明输出晶体管损坏或输入滤波电路故障。对于数字量输入模块，可通过短接输入端到24V或0V模拟信号输入，观察状态变化；对于输出模块，可在断电情况下测量输出端导通电阻判断继电器或晶体管状态。模拟量I/O模块需检查基准电压是否准确，使用标准信号源输入已知电压/电流值，核对模块转换结果。Profibus-DP通信模块故障常表现为时通时断，需检查终端电阻设置(网络两端应为ON，中间节点为OFF)和电缆屏蔽层连接。

控制系统的电源质量检测常被忽视却非常重要。测量各档电源电压(+5V、±15V、24V等)的空载和负载波动，超出额定值±5%即需关注。使用示波器观察电源纹波，数字电路供电纹波应小于50mVpp，模拟电路供电更应小于10mVpp。检查电源模块散热风扇运转是否正常，积尘是否严重。对于老化的电源，电解电容容量下降是常见问题，可通过ESR表测量等效串联电阻判断电容状态。多模块系统的电源分配也需注意，避免单路电源负载过重导致电压跌落，必要时增加电源模块容量或分散负载。

系统总线和通信故障的排查需要系统性方法。检查各模块间的总线连接器是否松动，总线终端电阻是否正常(通常为220Ω)。使用总线分析仪(如Profibus诊断工具)检测通信质量，包括信号幅度、波形畸变率和误码率等参数。对于光纤总线系统，需检查光纤连接器清洁度和弯曲半径是否符合要求。更新系统固件有时可解决兼容性问题，但需注意版本匹配，避免盲目升级导致更多问题。当出现通信超时报警时，可适当调整通信超时参数(如MD13070)，但需确保这不是硬件故障的临时规避措施。
