西门子直流电源烧保险故障维修省心省力

西门子直流电源烧保险故障维修省心省力：西门子直流电源作为工业自动化领域的核心供电设备，广泛应用于数控机床、PLC控制系统、伺服驱动器、传感器等设备的稳定供电，凭借高可靠性、抗干扰能力强、保护功能完善的优势，成为工业生产中不可或缺的关键组件。“烧保险”是西门子直流电源较为紧急且常见的硬件故障，表现为接通电源瞬间保险管立即熔断、发黑，部分机型伴随火花、焦味，无法正常启动，保险管熔断本质是设备的自我保护机制，用于防止内部核心部件因短路、过载被烧毁，但故障本身会导致供电中断，若不及时精准排查维修，会扩大故障范围、增加维修成本，甚至影响整个自动化生产线的正常运行。

一、核心硬件故障原因（按排查优先级排序）

西门子直流电源烧保险的硬件故障，核心集中在外部供电、内部功率器件、电路短路、连接接触四大类，结合西门子直流电源的电路设计特点（如SITOP系列内置输入保护熔断器、6SN1145模块集成IGBT功率单元），优先排查外部易损部位，再拆解内部部件，具体故障原因如下，兼顾各系列机型共性与机型特性。

（一）外部供电与负载故障（最易排查，占比最高）

核心表现：更换保险管后，上电瞬间再次熔断；断开负载后，更换保险管可正常上电；部分机型伴随上级空气开关跳闸、电源适配器发热、焦味。此类故障无需拆机即可完成初步检测，是烧保险的首要排查方向。

• 外部市电异常：输入市电电压过高、电压浪涌，超出西门子直流电源额定输入范围（主流为AC 220V或380V），导致内部整流模块、功率器件瞬间损坏，引发短路，熔断保险管；三相供电机型出现三相缺相、电压不平衡，导致内部供电回路过载，触发保险管熔断；市电线路破损、接触不良，或接地不良，导致漏电、短路，通过输入线缆传导至电源内部，触发烧保险；谐波干扰（如变频器整流产生的谐波）注入电网，引发谐振，导致电流异常，烧毁保险管。
• 负载故障：外部负载（如伺服驱动器、传感器）短路、过载，负载电流超过电源额定输出电流，导致电源内部过载，熔断保险管；负载接线错误（如正负极接反、信号线与电源线接混），形成短路回路，引发烧保险；负载电缆破损、短路，通过输出线缆传导至电源内部，触发短路保护，熔断保险管；电机拖动负载过大，或电机本身损坏，导致电流骤增，间接引发电源保险管熔断。
• 输入/输出线缆故障：西门子专用输入/输出线缆破损、断裂，或内部线缆短路，接通电源后形成短路回路，熔断保险管；线缆插头老化、损坏，接触不良，导致电流不稳定、局部短路，引发烧保险；线缆选型错误，线径过细，电阻过大，通电后产生过热，触发过载烧保险。

（二）内部功率器件与电源模块故障（核心故障，维修难度较高）

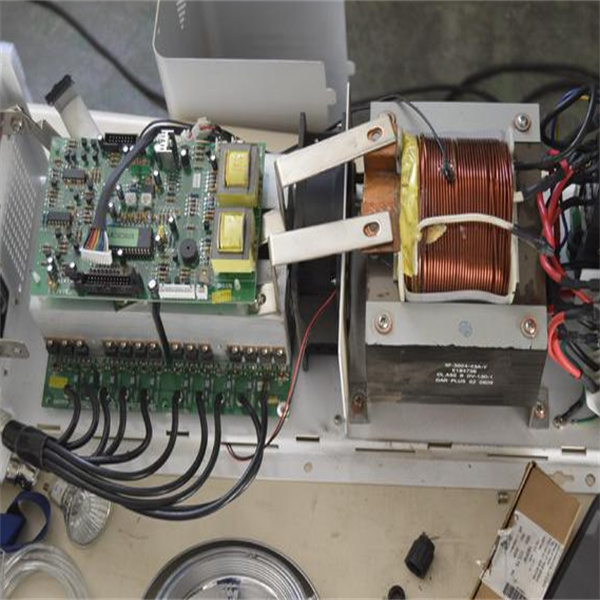

核心表现：更换保险管和负载后，上电仍烧保险；拆开外壳可见内部功率器件、电源模块有烧蚀、鼓包痕迹，伴随焦味；用万用表检测可发现功率器件击穿、电源模块短路。西门子直流电源的功率器件（IGBT、整流桥）和电源模块是供电转换的核心，也是烧保险故障的主要诱因。

• 整流桥故障：整流桥作为输入侧核心部件，负责将交流市电转换为直流电压，长期运行后整流桥内部二极管击穿、短路，导致输入回路短路，上电后电流骤增，熔断保险管；整流桥散热不良、老化，导致性能下降，出现漏电、短路，引发烧保险，此类故障多伴随保险管爆裂性熔断，可通过万用表二极管档测试正反向导通性定位故障。
• IGBT/MOSFET故障：IGBT、MOSFET作为功率开关器件，负责调节输出电压、电流，若内部击穿、短路，或驱动电路损坏，导致供电回路短路，上电即烧保险；IGBT/MOSFET散热不良（如散热风扇损坏、散热片积尘），导致过热击穿，引发故障；部分6SN1145电源模块的IGBT损坏后，会直接导致模块炸裂、保险管熔断。
• 电源模块故障：西门子直流电源的电源模块（如SITOP PSU8200）内部短路、老化，无法正常完成电压转换，导致电流骤增，熔断保险管；模块内部开关电源IC及周边元件损坏，导致供电异常，引发过载烧保险；模块内部保险电阻损坏，无法起到二次保护作用，导致短路时直接熔断主保险管；电源模块带载能力下降，无法满足负载供电需求，长期运行后过载烧保险。

（三）内部电路与元器件短路（主要故障，易扩大损失）

核心表现：更换保险管、电源模块后，上电仍烧保险；拆开外壳可见内部线路、元器件有烧蚀、发黑痕迹；用万用表检测输入/输出端对地电阻接近0Ω，存在明确短路点。此类故障若不及时排查，会损坏控制板、输出模块等核心部件，增加维修成本。

• 滤波电容故障：内部滤波电容（尤其是高压滤波电容）鼓包、漏液、短路，是西门子直流电源烧保险的常见原因之一，电容短路后会导致输入或输出回路短路，上电即烧保险；电容容量显著下降、老化，导致滤波效果失效，电压波动过大，触发过载保护，熔断保险管，常见规格如400V/470μF高压电容。
• 控制板故障：控制板作为直流电源的核心中枢，内部CPU、芯片组、电阻、二极管老化、击穿，导致控制板短路，上电后电流骤增，熔断保险管；控制板内部线路短路、脱焊，或焊接时残留焊渣，导致供电回路短路，引发烧保险；控制板与功率器件、电源模块连接短路，形成回路，触发烧保险；控制板上的触发电路故障，导致功率器件导通异常，引发电流过载。
• 其他元器件故障：内部二极管、三极管、稳压管击穿，电阻烧毁，导致供电回路短路，上电即烧保险；内部接线端子氧化、锈蚀，导致接触不良、短路，引发烧保险；备用电池（部分机型）漏液、短路，腐蚀周边线路，形成短路回路，熔断保险管；压敏电阻损坏，无法抑制电压浪涌，导致内部元器件损坏、短路，烧断保险管。

（四）连接与接触故障（易被忽视，次要原因）

核心表现：烧保险呈间歇性，重新插拔线缆、紧固接头后，偶尔能正常上电（但易再次烧保险）；拆开外壳可见连接插头、接线端子有氧化、松动痕迹，部分机型伴随轻微火花。此类故障多为接触不良导致局部短路，排查难度较低，修复后故障可快速解决。

• 外部连接故障：输入/输出线缆接头氧化、松动，接触电阻过大，通电后产生过热、局部短路，熔断保险管；线缆接线错误（如相线/零线接错、正负极接反），导致短路，引发烧保险；外部外设（如U盘、调试设备）短路，连接后上电，通过接口传导至电源内部，熔断保险管；接地不良，接地电阻大于4Ω，导致电磁干扰和电流异常，引发烧保险。
• 内部连接故障：电源内部排线（电源排线、信号排线）松动、脱落、破损，导致短路，上电烧保险；内部接线端子氧化、锈蚀，接触不良，产生电火花，触发短路，烧断保险管；功率器件、电源模块、控制板的连接插头松动、接触不良，导致电流异常，引发过载烧保险；焊接部位脱焊，导致线路接触不良，局部过热，触发烧保险。

二、针对性维修方法

结合上述故障原因，按“先易后难”顺序，结合西门子直流电源的维修规范与实操案例，提供精准可落地的维修方法，兼顾各系列机型通用性，确保技术人员快速上手，避免盲目拆机，降低维修成本，同时避免二次故障。

（一）外部供电与负载故障维修

1. 市电与线缆维修：用万用表测量输入市电电压，确保符合西门子直流电源额定输入范围（AC 220V/380V，偏差不超过±10%）；加装稳压器、浪涌吸收器（如MOV）和谐波滤波器，抑制电压浪涌、谐波干扰，稳定市电；修复破损的市电线路，加固接地装置，确保接地电阻不大于4Ω，避免漏电、短路；更换破损、短路、老化的输入/输出线缆，选用西门子专用线缆，紧固线缆插头，清理插头、接口氧化层；核对负载接线，纠正正负极接反、线缆接混问题，确保接线规范。
2. 负载故障维修：断开所有外部负载，逐一连接测试，排查短路、过载的负载，更换损坏的负载设备（如伺服驱动器、传感器）；修复破损的负载电缆，确保负载与电源额定参数匹配（负载电流不超过电源额定输出电流）；检查电机运行状态，调整负载大小，更换损坏的电机，避免过载引发烧保险。

（二）内部功率器件与电源模块故障维修

1. 整流桥与IGBT维修：拆开电源外壳，观察整流桥、IGBT模块外观，若有烧蚀、发黑痕迹，用万用表二极管档测试整流桥正反向导通性、IGBT引脚间导通性，若存在击穿、短路，更换同型号整流桥（如GBPC3506）、IGBT模块（如FF300R12KE3）；检查IGBT驱动电路，更换损坏的驱动光耦、稳压管，确保驱动信号正常；清理整流桥、IGBT散热片上的积尘，更换损坏的散热风扇，确保散热良好，避免再次过热击穿。
2. 电源模块维修：观察电源模块外观，若有烧蚀、鼓包、焦味，用万用表检测模块输入、输出端，若存在短路、电压异常，更换同型号西门子专用电源模块（如SITOP PSU8200、6SN1145）；检查模块内部保险电阻，若损坏，更换同规格保险电阻，排查短路隐患后再通电测试；对于模块内部开关电源IC及周边元件损坏的情况，更换同型号元器件，焊接时控制温度和时间（热风枪温度控制在260℃左右），避免虚焊、脱焊，焊接后用无水酒精清理焊接部位。

（三）内部电路与元器件短路维修

1. 滤波电容与元器件维修：逐一检测内部滤波电容，更换鼓包、漏液、短路的电容，确保电容耐压值、容量与原配件一致（如400V/470μF高压电容）；检测内部二极管、三极管、稳压管、电阻，更换损坏、短路的元器件，确保型号、规格与原配件一致；清理内部残留焊渣、灰尘，避免短路；检查压敏电阻，若损坏，更换同型号压敏电阻，增强电压浪涌防护能力。
2. 控制板维修：观察控制板外观，若有烧蚀、发黑痕迹，用万用表检测控制板各接口电压、电路通断，定位短路点；若电容鼓包、漏液，更换同型号、同容量电容；若芯片、二极管击穿，更换同型号元器件，补焊脱焊部位；若控制板损坏严重（如大面积烧蚀），更换同型号西门子专用控制板，重新校准参数；检查控制板触发电路，修复异常的触发信号，确保功率器件正常导通。

（四）连接与接触故障维修

1. 外部连接维修：清理线缆接头、接口氧化层，紧固接头，确保接触良好；更换破损、短路的线缆，选用西门子兼容的优质屏蔽线缆；拔掉所有外部外设，逐一连接测试，排查外设短路故障；加固接地装置，确保接地电阻不大于4Ω，抑制电磁干扰；核对接线方式，纠正接线错误，避免相线/零线接错、正负极接反。
2. 内部连接维修：拆开电源，检查内部排线（电源排线、信号排线），紧固松动的排线，更换破损、短路的排线；用无水酒精擦拭内部接线端子、连接插头，清理氧化层、灰尘，紧固接头；补焊脱焊的接线端子、焊接部位，修复断裂的内部线路，确保供电、信号传输回路通畅，无短路隐患。

三、总结

西门子直流电源烧保险的硬件故障，核心集中在外部供电、内部功率器件、电路短路、连接接触四大类，其中外部供电和功率器件故障占比最高，可通过基础排查、配件更换快速解决。此类故障的本质是电路短路或过载，保险管熔断是设备的自我保护机制，维修的核心是定位短路点、修复故障部件，同时更换同规格保险管，确保保护功能正常。维修时需遵循“先易后难”原则，规范操作流程，注重配件兼容性与安全操作，结合西门子直流电源的电路设计特点和维修规范，精准排查故障，避免盲目拆机扩大损失。
