西门子伺服驱动器无输出故障维修小方法

2019-09-02西门子维修
       西门子伺服驱动器无输出故障维修小方法伺服器的无输出故障维修**多的也是西门子这个品牌了,近期刚接了一台15KW的机子,这台机器为什么会拿出来与大家分享呢,那是因为这个案例很特殊,开始客户在工厂现场的反馈是外部测量模块时都是正常的,打开清理后重新装机上直流电让电工试试看一下效果,这样的测试下来后这台西门子伺服驱动器的启动运行有频率显示出来了。检测到这里电工以为机器有了显示就OK了,装机运行结果没几分钟再次出现同样的故障,只好将机器送来公司维修,客户在安徽开车过来3个多小时机器放下又连夜赶回去说是很着急,我们加急给赶出来。

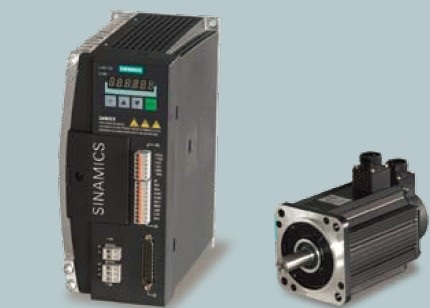

 西门子伺服驱动器无输出故障维修
西门子伺服驱动器无输出故障的检测方法:
        根据前面教电工的检测方法自己在测试台上重新的检测一下,当伺服驱动的运行显示频率正常时开始测量正负极的相对直流有250V左右电压,根据这个检测我是怀疑驱动触发电路有问题因为这个直流电压检测下来后的数据分析是与驱动触发电路有关系,现者或是模块内部触发有问题。同样的故障之前在维修一台汇川的伺服驱动器时也是遇到过的,当时这台机器的直流电压也是一样,在无奈的情况下将驱动的触发电路与模块全部拆下来检测,发现机器的触发静态电压正常,驱动器可以正常的复位说明这个故障并不严重,重新复位后机器恢复正常伺服器无输出故障消失。
 西门子伺服驱动器无输出故障维修

西门子伺服驱动器无输出故障的维修思路:

        拿到这台西门子伺服驱动器后总的来说我是按照三个方面来检测的,**是单独给板子上直流电像前面所说的那样,这时机器会有两个表现一是可以正常的复位,第二个是不能复位怎么办,这就延伸到第二个检测方法可以将U相输出看一下到底电驱动电路有问题还是供给触发电路的电源有问题,经过第二轮的检测基本的问题也查的差不多了,接下来还可以根据模块的型号寻找更多的相关资料来确认模块的损坏。当时经过这样来回的检测后确认故障的问题是出在驱动电路的电源输出出现故障,这个电压偏低,原因在制动电阻的设置问题,当制动电阻限制电源时驱动电路受到威胁西门子伺服驱动器而出现无输出的故障。将其问题解决后机器恢复正常的运行无输出故障消失。
