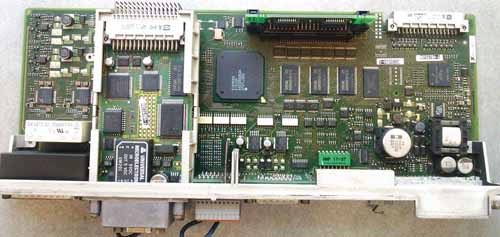

       西门子电路板老化维修快捷方式 在西门子电路板维修中电阻值测量是**常用的功能,通断测试也算是电阻测试的一种形式。对不能确定故障的电路板, 西门子电路板老化用电阻测试非常有用。例如,可以测试直流电源正负两端的阻值,如果过小,就要怀疑电源短路;可以在电路板上直接测试电阻的阻值,如果西门子电路板老化测得的阻值比标称阻值大,则说明被测电阻已经开路或阻值变大。西门子电路板其上电阻元件不少,对故障点不明确的此类电路板可以使用电阻法测电阻元件的电阻值,测试电阻的工作量非常大,万用表须快速显示出阻值方可提高效率。

西门子电路板中抵挡数字与**数字万用表的测量方法：
        西门子电路板中低档数字万用表大多使用电容积分方式的测量方法,内部电路包含充放电过程,虽然精度可以保证,但测量速度很慢,从电阻接入到显示稳定这段时间较长,这在要求维修速度的工控电路板维修领域是不能容忍的。**数字万用表测量电阻时,会输出一个恒流源的电流流过被测电阻,在西门子电路板电阻上产生一个电压降,电压大小就反映了阻值大小,整个测量过程是非常迅速的。大家可以比较一下**数字万用表和普通数字万用表的电阻测量显示效果,它们的显示速度是有着明显差别的。使用数字万用表测量CMOS芯片的对地电阻时,可发现显示阻值飘忽不定的现象,不容易用电阻法来判断比较芯片的好坏。这是因为CMOS芯片的输入阻抗很高,而数字万用表的内部阻抗也是很高,所以测量回路易受干扰,形成振荡现象。

西门子电路板老化故障在不同的情况下使用的测量方法与检测案例：
       通断测试用于查找西门子电路板上线路的走向线路的连接关系,各种低阻值元件的好坏(如保险、线圈等),以及确定短路点等。 FLUKE189万用表的通断测试还可以设定小于不同的阻值情况下蜂鸣器发出警示声,有小于2090、小于2009小于2k2报警的不同设置,这一功能在电阻法检修时较有用。例如曾经检修一块板,某个芯片的引出脚对芯片接地脚的电阻是709左右,如果使用电阻挡,一个一个脚去测其对地阻值,要盯住显示屏,则工作量太大。

       快捷的方法是一表笔定于接地点,另一表笔以扫描方式扫过各引脚测通断情况,如果选用默认小于20Ω通断测试,则蜂鸣器不会响起,错过了故障点,而如果使用小于200通断测试,则测此引出脚电阻就不会错过使用电阻挡时,要注意指针表和数字表电流的流向是不一样的所以在检测西门子电路板时可根据不同的情况来做判断。
