西门子变频器故障排除维修

2021-09-06西门子维修

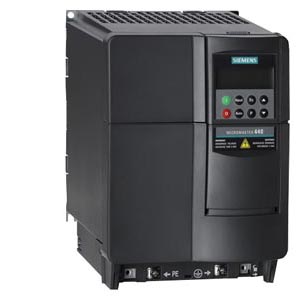

西门子变频器故障排除维修:西门子变频器是许多商业和工业应用的主要组件,其中电机运行以完成任务。这些驱动器可以控制和保护电机,并在某些应用中实现节能。但是,在每个系统中,变频器都可能发生故障。在这里,我们将向您解释一些西门子变频器故障排除技术以使其运行。

西门子变频器故障排除指南:

您可以通过检查电动机和变频器端子连接来执行西门子变频器故障排除。变频器连接和电机可能松动、过载或连接到错误的端子。因此,在进行维修更换过程之前,您应该检查所有连接。

1、排除二极管和 IGBT 的故障

在为变频器供电之前,需要测试输入和输出功率部分。如果给它通电,并且变频器的输入或输出侧有任何短路,都会对变频器造成进一步的损坏。您可以使用专用仪表正确测试驱动器的输入和输出部分。如果您注意到短路,请拆卸变频器并诊断其原因。如果维修费用太高,您可以进行更换。

2、电机故障排除

如果在您的故障排除过程中上述情况正常,您必须使用简单的模板程序执行驱动器的基本 JOG/RUN 功能。如果要执行此操作,请在为此测试运行过程安装测试模板程序之前备份存储在驱动器中的所有现有程序。如果您对西门子变频器程序进行备份,它将在重新安装时为您提供帮助。备份方法将完全取决于您的变频器的系列和型号。

备份程序后,需要使用键盘将变频器重置为出厂默认设置。完成重置为出厂默认设置后,重新启动连接到其电机的 VFD 的基本启动或停止。此外,当涉及编码器时,您必须执行闭环测试。如果电机仍未运行,请测试输出电压和电机电流额定值,以了解驱动器是否在电机旋转时正常运行。

3、污染问题

污染是变频器故障的可预防原因。因此,您需要检查您的变频器是否受到湿气、灰尘或任何其他可能导电的空气传播颗粒的污染。跨组件或电路板迹线的跟踪或电弧标记表明存在污染故障。如果污染过多,则必须通过提供适当的 NEMA 等级外壳或改变环境来将变频器与污染源隔离。如果存在来自灰尘、腐蚀性蒸汽、湿气的任何严重空气污染,则驱动器应至少为 NEMA 12 外壳。

此外,您必须检查设备的内部冷却风扇和组件散热器是否受到污染。由于风扇阻塞会迫使驱动器在其温度规格之外运行,因此会导致过早发生故障。但是,西门子变频器的内部和外部、风扇、鼓风机、过滤器和散热片应每月清洁一次,以避免因污染物而导致故障的风险。

4、温度故障

变频器装置的环境应在规定的温度范围内运行。您必须测量外壳内部和外部的温度。确保温度在制造商确定的环境规格范围内。如果未能满足温度规范,可能会导致变频驱动器过早出现故障,因为许多功率组件依赖于足够的冷却才能正常运行。

如果环境温度过高,您必须增加额外的冷却或将驱动单元重新安置到环境温度在限制范围内的区域。尽管如此,低环境温度会形成冷凝并导致组件/变频器故障。

西门子变频器故障排除维修总结:许多西门子变频器故障是由驱动过程变化的错误应用引起的,例如负载或速度的变化、电源问题或环境操作条件的变化。在尝试确定故障原因时,您需要评估 变频器过程的一致性和状况。如果西门子 变频器问题仍然存在,您可以联系制造商的技术支持人员。
