西门子x线电视系统透视时无图像显示维修

2020-11-25 16:52西门子维修

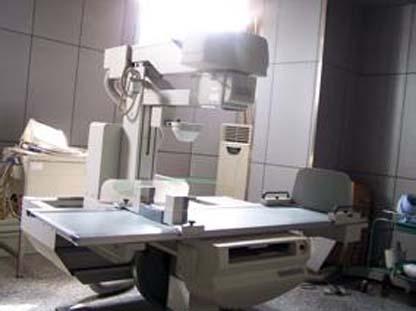

就在前天,我们正在公司吃饭时,接到一个来自丹阳的电话。他们科室的x线电视系统不能用了,西门子x线电视系统透视时无图像显示。

经过询问得知,这个西门子的x线电视系统已经工作了八年之久了,早已过了质保期,如今是做透视是没有图像显示,就想找一个专业的维修公司来解决。

实话说这款设备我们也修了几台,对于修好还是很有把握的,因为距离我们公司也不远,当天就赶了过去。

西门子x线电视系统透视时无图像显示故障分析与维修如下:

通过对增强器的消除,确定了电视系统的故障。

首先,检查系统的D12板在工作时显示有没有问题。因为D12板相当于摄像机里面的控制板,其工作情况都是采用数字和符号在板上显示的。

检查结果,工作状态显示不正常。

然后检查各电路板指示灯是否不正常。结果表明,D1板上v410及V406的绿色指示灯都没有亮。

我们都知道DL是控制电源的板子,为整个电视系统提供各种工作电源。进一步检查发现D9和D10板上的v601和v105红色故障指示灯分别亮了,说明所提供的电源是错误的。

D11板的V215和v216红色故障指示灯交替闪烁,表示线路扫描系统故障。外接PC连接到CCU的D12板上X100的RS232接口。使用维护软件进行检查。

发现D1板提供的6组L2电源接近0 V, 4组电源偏离正常值,导致其他板控制异常,毫无疑问DL板损坏。因为电路板是多层板,不能做进一步的修复。因此在我们重新为其更换一张新的板子之后,电源自检没有问题,所有电源也都在限定的范围内,故障解决。

总结:上面是我们对于x线电视系统透视时无图像显示故障的维修过程,希望对同行有所帮助。当然如果您是用户,在碰到这种故障时,**找专业的维修公司来为您解决,避免造成二次伤害。
