西门子电路板开路故障原因查找及维修

2020-09-14 10:01西门子维修

**给大家叙述一个奇妙的维修案例,在这个维修案例中我们会遇到“测不准原理”这样的有意思的现象,并且还会发现一个用电流变化判定到“断路”的维修实例。

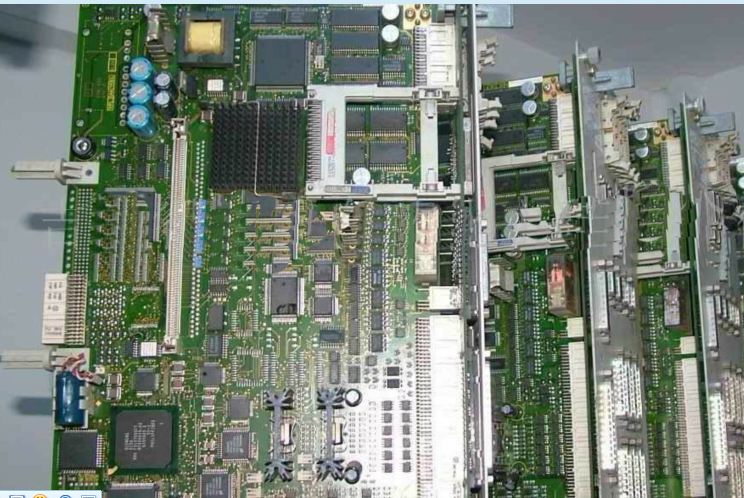

前段时间我们在维修工作中实际遇到的一个西门子的电路板,该电路板有两处采用的是柔性电路连接,客户在现场使用中认定,该电路板柔性连接处有开路现象。“开路”?这个维修任务太简单了。

西门子电路板开路故障原因查及维修步骤:

用万用表的通断档测量相关的连接是否到芯片引脚都通,测量结果证明,所有连接通着。

作为一个理论知识深厚,实践经验丰富的老师傅,非常自信的认定没有什么开路。虽然没有测得开路,但是老师傅毕竟理论知识深厚,根据西门子电路板的实际状况,就知道怎么上电,先加一个工作电压,看看电路板是否有工作异常。

接着就按照正确的加电方法给加上合适的工作电压,接着测量各个测量点是否有异常,结果一个奇怪的现象出现了,在我测量一处电压时,只要测一下,稳压电源的电流就出现20mA的变化,这真是一个怪现象,为啥测一下,电流就变20mA。

作为一个老师傅,显然是不能放过这个细节的,无论是否修好,至少我要搞清楚为啥会有这20mA的变化相关于我的测量动作?经过反复的实验,找出变化与我的测量动作规律,**终于认定,是线断了。

在我测量时,线接触上,某个元件得到供电,会有20mA的电流消耗。这个“开路”不是用万用表的的通断档测到的,而是用电流的变化测到的,电流居然也可以被用来测量开路?看来老师傅也会遇到新问题。

我们再来从另外一个角度来看待这个问题,我们会发现如果我们不去测量,这个电路板某处的确处在“开路”状态,如果我们去测量,这个电路板又真实的处在了“非开路”状态,这个不就是量子物理领域内的“测不准原理”吗?也不就是那个有名“薛定谔的猫”吗,看来测不准或者“薛定谔的猫“的问题可以通过改变观察方法观察到两个状态。

在这个维修中,就是在无意识当中改变了观察事物的方法。维修也可以反应出大道理。维修方法无止境,维修道理通”大道“。

以上案例分享仅供大家参考,错误之处也欢迎批评指正。同时也欢迎工业维修服务同行把自己有趣的维修案例分享出来。
