西门子编码器短路故障维修服务周到

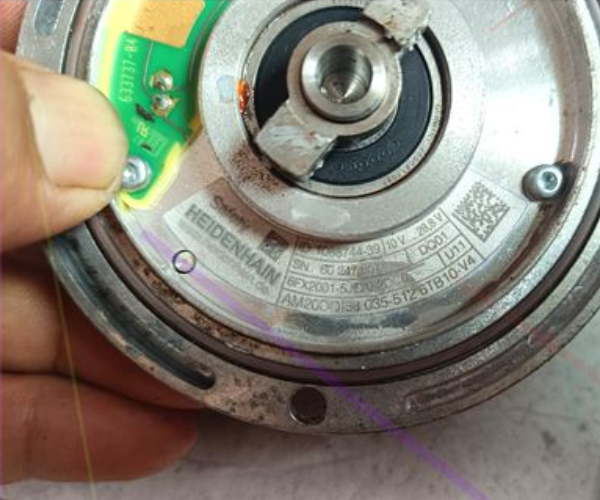

西门子编码器短路故障维修服务周到：西门子伺服、主轴编码器作为数控系统位置与速度反馈的核心精密元件，广泛配套于802D、828D、840DSL等全系数控系统及S120、611驱动单元，是机床精准定位、主轴稳速、轴系闭环运行的关键部件。设备长期处于车间切削液雾气侵蚀、粉尘油污堆积、拖链往复弯折、机械高频震动、电网浪涌冲击的恶劣工况，极易出现编码器线路短路、内部芯线短路、供电回路短路等硬件故障，系统常报25000、26106、F07453等编码器故障代码，表现为机床轴系抖动、主轴报警停机、伺服使能失败、加工尺寸漂移、设备整机锁机。编码器短路属于高危硬性故障，极易连带烧毁驱动板卡、通讯回路，造成二次扩大损坏。

一、编码器短路故障分类

根据西门子编码器故障表现与硬件损坏规律，可精准分为三类检修层级，方便现场快速定位故障。一是永久性硬短路，上电立即报警、无法复位，线路芯线直接连通、绝缘完全击穿，属于线路破损、内部元件烧毁硬性故障；二是间歇性短路，冷机正常、热机报警，设备震动后频繁报错，属于线缆隐性断芯、绝缘层老化微短路、接口受潮虚接故障；三是负载连带短路，编码器本体无明显损坏，驱动上电过流跳闸，属于供电错接、屏蔽异常、回路漏电引发的继发性短路故障。

二、核心硬件故障原因分析

（一）编码器线缆破损短路（占比42%，最高发）

线缆拖链弯折劳损、外皮破损、芯线裸露搭接，是西门子编码器短路的首要高发故障。机床轴系长期往复运动，编码器线缆在拖链内反复弯折、拉扯挤压，长期磨损导致外皮开裂、内部绝缘层老化脱落；多股信号芯线、电源芯线裸露后相互搭接，或与机床金属机架接触，直接造成5V供电短路、信号回路短路。车间切削液、油污渗入线缆破损位置，会进一步导通漏电回路，形成持续性短路报错。该故障无明显烧毁痕迹，隐性断芯、局部微短路排查难度大，现场误判率极高，是最普遍的高危故障。

（二）水汽油污腐蚀绝缘失效（占比25%）

插头进水、编码器头部结露、油污侵蚀，导致绝缘下降、引脚短路，是车间高频隐性故障。数控设备加工产生的切削液雾气、粉尘油污极易侵入编码器插头、尾部接线腔与内置板卡，潮湿介质会大幅降低线路绝缘性能，造成引脚之间、供电与信号回路微短路；长期腐蚀会引发针脚氧化碳化、线路爬电，最终形成永久性短路。部分机床防水防护老化、主轴密封失效，水汽直接渗入编码器本体，击穿光电转换芯片与供电回路，造成不可逆短路损坏，还会连带损伤驱动单元接口。

（三）接线错误与供电异常短路（占比16%）

线路错接、正负反接、供电电压超标，是人为与电网诱因导致的硬性短路故障。设备检修、线缆更换过程中，芯线排序错乱、正负电源接反、屏蔽层错接，会直接造成上电瞬间短路烧毁；西门子编码器多为5V低压供电，若驱动板故障、供电模块漂移，出现高压串入、电压超标，会击穿编码器稳压元件与绝缘介质，引发内部短路；电网瞬时浪涌、对地漏电，也会诱发间歇性回路短路，触发系统编码器报警、过流保护。

（四）编码器本体元件老化击穿（占比11%）

内置芯片烧毁、板卡微裂、线圈绝缘老化，是本体内部短路的核心诱因。编码器长期高温运行、主轴高速旋转发热，内部精密元件老化漂移，光电采样芯片、供电电容击穿短路；设备长期震动导致内部线路微裂、焊点脱焊搭接，形成隐性短路；老旧编码器绝缘材质老化粉化，彻底丧失绝缘能力，冷热机工况切换时频繁短路报错，常规复位无法消除故障。

（五）工况复合型故障（占比6%）

车间高温高湿、切削液雾气浓重、设备24小时不间断运行，无定期线缆点检、防水养护，线路磨损、水汽腐蚀、元件老化隐患持续叠加，轻微微短路逐步恶化，最终导致编码器彻底短路烧毁、驱动接口损坏，机床完全停机瘫痪。

三、针对性硬件维修方法

（一）破损线缆短路故障整改

全面检查拖链内编码器线缆全程工况，对于外皮破损、绝缘老化、隐性断芯、频繁弯折劳损的线缆，直接更换原装适配编码器专用屏蔽线缆，禁止接线对接、临时凑合使用；规整拖链走线，预留充足运动余量，避免线缆挤压、拉扯、扭曲，固定线束防止摩擦磨损；更换后逐一对色序核对芯线，杜绝错接虚接，实测各引脚绝缘电阻，确保无芯线搭接、对地短路问题，彻底解决线路短路故障。

（二）水汽腐蚀与接口故障修复

拆解编码器航空插头、尾部接线端子，清理内部积水、油污、碳化杂质，用无水酒精彻底清洗针脚，低温烘干受潮部位；氧化严重、针脚碳化变形的插头直接更换全新接头，重新压接芯线、规范焊接；检查编码器头部密封胶圈，更换老化失效的密封配件，做好防水封堵；清理机床主轴、轴系密封位置，杜绝切削液、水汽侵入编码器腔体，恢复线路绝缘性能，消除微短路、爬电故障。

（三）接线纠错与供电系统整改

对照西门子编码器标准接线手册，逐线核对电源正负极、信号芯线、屏蔽线接线状态，修正错接、反接、虚接线路；紧固所有接线端子，杜绝线芯松动搭接；实测驱动端输出供电电压，排查电压漂移、高压串入隐患，维修更换故障驱动供电元件；电网波动较大的现场，加装电源滤波器与浪涌保护器，稳定供电质量，杜绝电压异常引发的元件击穿短路；规范屏蔽层单端接地，消除漏电干扰与回路短路隐患。

（四）编码器本体故障维修更换

线路排查无异常、实测本体内部引脚短路时，判定为编码器本体损坏。轻微板卡受潮、焊点搭接可拆机烘干、补焊修复；芯片击穿、线圈短路、绝缘彻底失效、码盘损伤的不可逆故障，直接更换同型号原装编码器总成；更换后重新完成零点校准、参数匹配、伺服优化，核对系统编码器型号参数，避免参数不匹配引发次生报警，恢复轴系闭环控制功能。

（五）现场工况防护优化

优化机床防护结构，加装防水挡板、封堵柜体缝隙，阻挡切削液雾气、粉尘侵入编码器与接线区域；强弱电线路分层隔离敷设，编码器信号线远离动力线缆，降低电磁干扰；优化拖链运行轨迹，减少线缆弯折磨损；避免设备长期满负荷高频运行，延缓元件与线缆老化，从源头规避短路故障复发。

结语：西门子编码器短路故障，超六成由线缆破损磨损、水汽油污腐蚀、接线供电异常三大硬件隐患引发，软件假性故障占比极低。现场切勿短暂复位后强行开机运行，轻微短路隐患会快速扩大，烧毁编码器与驱动模块，造成高额维修损失。
