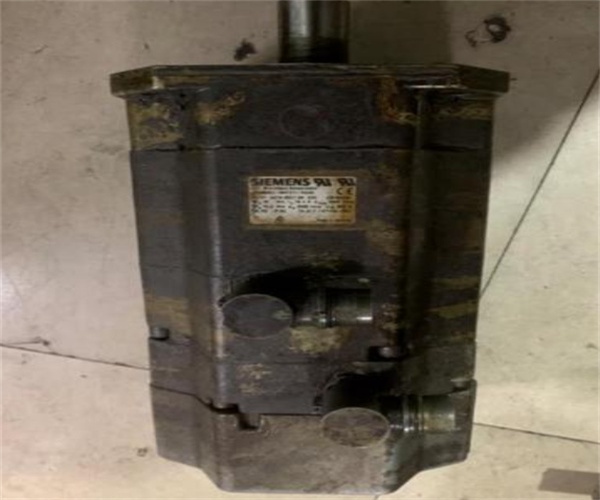

西门子伺服电机抖动故障维修注意事项

西门子伺服电机抖动故障维修注意事项：西门子伺服电机广泛配套于数控设备、自动化流水线、机械手、精密传动设备，凭借高精度定位、低速平稳、响应速度快的优势，成为工业精密运动控制的核心动力部件。设备长期处于高频启停、高速往复运动、负载交变冲击、车间粉尘油污、设备持续震动的恶劣工况，极易出现上电使能抖动、低速爬行震动、高速周期性抖动、启停瞬间窜动异响、间歇性不规则晃动等故障，直接导致设备定位偏差、加工精度下降、工序节拍紊乱、机械结构磨损加剧，严重影响自动化设备运行精度与生产良品率。常规伺服参数微调、断电重启、点位重置操作，仅能解决极少数参数适配偏差、系统瞬时干扰引发的假性抖动故障。

一、伺服电机抖动硬件故障分类

根据西门子伺服电机抖动时机、运行状态与硬件损坏规律，可精准分为三类检修层级，方便现场快速定位故障。一是静态使能抖动，电机静止使能后无运转动作但持续小幅抖动、嗡鸣，属于编码器信号异常、电机磁路偏差、驱动采样故障；二是低速爬行抖动，低速运行不平稳、步进式窜动、轨迹偏移，属于轴承磨损、传动间隙过大、转子偏心故障；三是高速周期性抖动，高速运行规律震动、异响加剧、负载跳动，属于联轴器对中偏差、动平衡失效、机械刚性不足故障。

二、核心硬件故障原因分析

（一）机械传动结构异常磨损（占比42%，最高发）

轴承磨损卡滞、联轴器对中偏差、传动间隙超标、固定基座松动，是西门子伺服电机抖动的首要高发硬件故障。伺服电机依靠高精度机械传动实现平稳运转，长期高频启停、负载冲击会造成电机轴承滚道点蚀、润滑脂干结失效、滚珠磨损间隙变大，转子旋转阻力不均，出现低速爬行、不规则抖动；联轴器安装同轴度偏差超标、弹性体老化开裂，传动过程产生周期性扭矩冲击；丝杠、滑块等传动部件磨损旷量过大，电机输出扭矩反复补正，持续引发设备抖动震动。该故障无电气报错、无元件烧毁痕迹，仅表现为运行精度下降、机身晃动，隐蔽性极强，极易被误判为伺服参数问题，是现场最普遍的硬件故障。

（二）编码器信号故障（占比25%）

编码器脏污、光电盘微损、排线虚接、屏蔽失效，是电机静止使能抖动、假性震荡的核心隐性故障。西门子伺服电机依赖高精度编码器反馈位置与速度信号，编码器端面吸附粉尘油污、水汽结露，会导致光电采样信号失真、脉冲丢失；编码器线缆长期弯折劳损、金手指氧化虚接，信号传输断续波动；屏蔽层破损接地不良，电磁干扰串入信号回路，系统持续接收异常位置偏差，反复修正扭矩输出，造成电机高频微抖动、机身嗡鸣，常规排查难以定位，现场误判率极高。

（三）电机本体硬件损伤（占比16%）

转子偏心动平衡失效、定子磁钢退磁、绕组匝间轻微短路，是持续性运行抖动、负载抖动加剧的主要诱因。电机长期高速运转、磕碰震动导致转子轻微偏心，旋转离心力不均引发机械震动；长期高温运行造成磁钢退磁、磁力不均衡，扭矩输出脉动波动；绕组受潮、老化引发匝间微短路，三相电流不平衡，动力输出不稳定，空载轻微抖动、带载后故障大幅加剧。

（四）伺服驱动硬件异常（占比11%）

驱动器电流采样漂移、IGBT模块老化、板卡虚接，是无规律抖动、瞬时窜动的关键诱因。伺服驱动器功率模块老化、导通损耗增大，电流输出波形畸变；电流采样电阻、霍尔元件参数漂移，反馈电流失真，系统扭矩调节紊乱；驱动板卡长期积尘受潮、焊点脱焊，运行中信号瞬时中断，引发电机突发抖动、启停窜动。

（五）恶劣工况诱发复合型故障（占比6%）

车间粉尘油污厚重、潮湿结露侵蚀电机与编码器；设备长期超负荷、超高速极限运行；安装基座变形、固定不牢，多重工况叠加，轻微机械与电气隐患快速演变为永久性抖动硬件故障。

三、针对性硬件维修方法

（一）机械传动系统整改修复

完全脱开电机负载，单独运行电机判断本体工况，排除外接设备干扰；紧固电机安装基座、机架固定螺栓，矫正变形安装面，消除设备悬空旷量；重新校准联轴器同轴度，替换老化开裂、磨损变形的弹性体与联轴器总成，保证传动同心度达标；拆解电机端盖，清理轴承干结油污、更换磨损超标轴承，加注伺服电机专用耐高温润滑脂，保障转子旋转顺畅无卡滞、无间隙晃动，彻底解决机械间隙、传动偏差引发的抖动故障。

（二）编码器清洁与线路修复

拆解编码器端盖，使用无水酒精无尘棉签轻柔擦拭编码器盘面、透光孔，彻底清除粉尘油污、水汽污渍，晾干复原；检查编码器线缆，替换弯折劳损、屏蔽破损、隐性断线的专用线束；清洁插头针脚氧化层，紧固接头卡扣，优化线缆走线，远离动力强电线路，强化屏蔽接地，杜绝电磁干扰；针对编码器光电盘碎裂、芯片老化失效的，直接更换编码器总成，恢复精准信号反馈，消除使能震荡、微抖动问题。

（三）电机本体故障检修养护

拆解电机壳体，检测转子偏心量与动平衡精度，矫正轻微偏心形变，重度失衡转子做动平衡校正；检测定子绕组三相阻值平衡度与绝缘性能，对受潮绕组烘干除湿、绝缘加固，修复匝间微短路故障；更换磁钢退磁、扭矩衰减严重的电机总成，恢复三相动力输出均衡性，解决带载抖动、扭矩脉动故障。

（四）伺服驱动硬件维修整改

吹扫驱动器内部粉尘油污，疏通散热风道，更换老化散热风扇、干涸导热硅脂；实测IGBT功率模块、电流采样元件参数，更换漂移、老化、性能衰减的精密元件；对驱动板卡虚焊、脱焊点位精准补焊加固，校准电流、速度采样精度，修正输出波形畸变问题，稳定扭矩输出，杜绝驱动硬件异常引发的无规律抖动。

（五）现场工况防护优化升级

设备周边做好防尘、防潮、防油污防护，避免腐蚀性介质、水汽侵入编码器与电机内部；规范设备启停节奏，杜绝长期极限高速、重载冲击运行；优化强弱电布线，分开走线、规范接地，降低电磁干扰；建立定期机械校准、编码器养护、线路紧固机制，从源头规避抖动故障复发。

结语：西门子伺服电机抖动故障，超六成由机械传动磨损、编码器信号异常、电机本体损伤三大硬件问题引发，软件参数失调导致的假性抖动占比极低。现场切忌盲目调参、带故障运行，极易造成机械结构报废、编码器烧毁、电机彻底损坏。
