西门子PLC异常停机故障维修早知道

西门子PLC异常停机故障维修早知道：西门子PLC作为工业自动化控制核心主控单元，凭借运算稳定、抗干扰能力强、总线通讯稳定的优势，广泛应用于智能制造产线、数控设备、化工自控、物流输送、暖通工控等各类高端自动化场景，承担程序运算、逻辑控制、设备联动、数据采集与工艺保护等核心功能。设备长期处于24小时不间断运行、车间粉尘潮湿、高温积热、机械震动、电网波动与强电磁干扰的恶劣工况，极易出现随机停机、运行中骤停、空载正常带载停机、热机频繁停机、停机后可重启等异常故障，直接导致产线中断、工艺中断、设备联动失控、生产数据暂存丢失，给企业造成直接生产损失。常规程序重启、缓存清理、参数复位、软件纠错仅能解决极少数程序报错、逻辑冲突、通讯瞬时掉线引发的假性停机，无法根治供电异常、硬件老化、板卡故障、负载短路、散热失效等真性硬件问题。

一、PLC异常停机硬件故障分类

根据西门子PLC停机规律与硬件损坏特征，可精准分为三类检修层级，方便现场快速定位故障方向。一是瞬时硬性停机，设备运行无规律骤停，重启后恢复正常，无固定报错代码，属于供电波动、线路虚接隐性硬件故障；二是负载触发式停机，空载运行正常，接入负载、输出动作、总线通讯加载后立刻停机，属于IO回路漏电、负载短路、硬件带载能力不足故障；三是热机间歇停机，冷机运行稳定、设备升温后频繁停机，震动后故障频发，静置冷却恢复运行，属于元件热漂移、散热不良、板卡虚接老化故障。

二、核心硬件故障原因分析

（一）供电不稳与电源模块老化（占比42%，最高发）

供电电压波动、纹波超标、内置电源模块带载能力衰减是西门子PLC异常停机的首要高发硬件故障。西门子PLC对24V直流供电纯净度、电压稳定性要求极高，工业电网浪涌、瞬时压降、频繁启停冲击，极易造成供电电压忽高忽低；PLC内置开关电源长期通电运行，电解电容鼓包失容、稳压芯片参数漂移、滤波性能失效，无法稳定输出工作电压。设备空载工况下可勉强运行，一旦执行程序运算、IO输出、通讯交互，负载电流升高，电源瞬时压降触发硬件低压保护，造成PLC无报警自动停机，重启后电压恢复又可正常运行，故障随机性极强，极易被误判为程序问题，是现场最普遍的核心硬件故障。

（二）IO回路漏电与外部负载短路（占比25%）

外部执行元件漏电、线路短路、IO端口过载是负载触发式停机的核心隐性故障。现场电磁阀、接触器、传感器、伺服外设长期运行老化，出现线圈漏电、绝缘下降、瞬时短路；设备拖链线缆反复弯折，线芯微断、破皮搭铁，造成IO回路对地漏电、瞬时过流。西门子PLC内置过流保护机制，一旦检测到端口电流异常，立即触发硬件保护停机，防止板卡烧毁。该故障无固定报错，多在设备动作瞬间停机，单点负载故障可引发整机停机，隐蔽性强、现场误判率极高。

（三）主板主控硬件老化虚焊（占比16%）

主板主控芯片、存储颗粒、时钟晶振老化虚焊是顽固性间歇停机的主要诱因。PLC主板长期高温积热、持续运算，主控芯片、存储元件参数漂移，晶振启停时序错乱，导致程序运算中断、整机停机；设备长期机械震动，造成主板供电回路、信号回路焊点脱焊、铜箔微裂，冷机接触正常、热机元件膨胀移位，出现间歇性断电停机。故障无规律、随机性强，常规排查难以定位，属于设备核心隐性硬件故障。

（四）散热失效与板卡受潮积尘（占比11%）

散热不良、粉尘堆积、板卡受潮漏电是热机停机的关键诱因。电控柜密闭高温、通风不畅，PLC机身散热孔堵塞，内部热量无法散出，高温加剧芯片性能衰减、参数漂移；车间潮湿水汽、粉尘油污侵入机身，造成板卡微漏电、信号干扰，触发系统保护性停机；长期无停机养护，粉尘堆积导致绝缘性能下降，运行中频繁出现瞬时停机、重启现象，反复间歇性发作。

（五）恶劣工况诱发复合型故障（占比6%）

工业恶劣工况加速硬件故障频发。变频器、伺服驱动器产生的强电磁辐射干扰PLC总线通讯与供电回路；车间粉尘、油污、腐蚀性气体持续侵蚀板卡与接线端子；设备常年不间断满负荷运行，电源、主板、IO回路持续劳损老化，大幅提升PLC随机停机、带载停机、热机停机的故障概率。

三、针对性硬件维修方法

（一）供电系统整改与电源修复

使用万用表实测供电电压与带载压降，更换老化、输出不稳、纹波超标的外置开关电源；拆解PLC内置电源板，更换鼓包、漏液、失容的电解电容、熔断保险与老化稳压元件，恢复电源稳压滤波性能；打磨氧化烧蚀的供电端子，紧固松动接线，杜绝虚接压降；供电端加装浪涌保护器与滤波磁环，净化供电环境，抵御电网波动干扰，彻底解决供电异常引发的随机停机故障。

（二）IO负载回路故障排查整改

采用分段断电法，逐一断开输入、输出外设负载，空载运行PLC判定故障区间；实测各回路线缆对地绝缘阻值，更换破皮老化、漏电短路的拖链线缆；检测电磁阀、接触器、传感器等执行元件，更换老化漏电、线圈击穿的故障配件；在感性负载两端加装续流二极管、阻容吸收器，吸收反向电动势，避免瞬时过流触发PLC保护停机，彻底解决负载异常导致的带载停机问题。

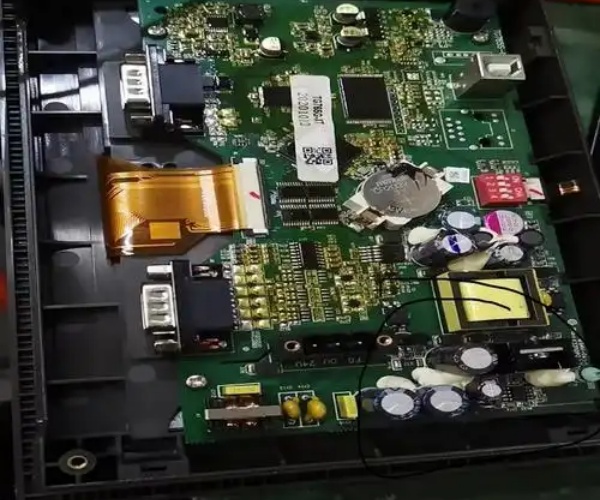

（三）主板主控回路养护维修

无尘吹扫主板全域粉尘油污，低温烘干受潮板卡，消除微漏电、信号干扰隐患；重点检测主控芯片、晶振、存储颗粒工作状态，更换参数漂移、性能衰减的老化元件；对主板供电回路、信号回路虚焊、脱焊、裂纹点位精准补焊加固，修复电路时序；养护完成后喷涂三防漆，提升主板防潮、防尘、抗干扰能力，解决硬件老化虚焊引发的间歇停机。

（四）散热优化与工况防护升级

彻底清理PLC机身散热孔、电控柜滤网粉尘杂物，保证通风散热通畅；加装柜内散热风扇与防尘装置，降低柜内积热，避免元件高温热漂移；规整柜内走线，动力线缆与控制线缆分离排布，远离强电磁干扰源；加固PLC安装导轨，减少设备震动带来的机身移位与线路虚接，从源头规避热机停机、震动停机故障。

（五）硬件老化部件更换升级

对运行年限久、反复故障的PLC电源模块、IO模块进行整体检测，带载能力严重不足、元件大面积老化的模块直接更换同规格原装配件；定期检测板卡绝缘性能、供电参数，提前更换易损老化元件，避免小故障累积引发整机异常停机，提升设备运行稳定性。

结语：西门子PLC异常停机故障，超六成由供电电源不稳、IO负载漏电短路、主板硬件老化虚焊三大硬件问题引发，程序错乱、通讯干扰导致的假性停机占比极低。现场切勿盲目刷机、改写程序、反复重启设备，不仅无法根治故障，还会造成硬件二次损坏、生产数据丢失。
