西门子变频器频率上不去故障维修一键搞定

西门子变频器频率上不去故障维修一键搞定：西门子系列变频器广泛应用于工业风机、水泵、流水线设备、数控机床、起重传动等自动化场景，凭借调速精度高、运行稳定性强、过载性能优异、抗干扰能力突出的特点，成为工业电机调速、节能运行、负载调控的核心电控设备。设备长期重载运行、电网波动冲击、粉尘油污堆积、散热不良、硬件老化磨损，常会出现运行频率受限、频率拉升缓慢、最高频率达不到设定值、频率跳动回落等故障，直接导致电机转速不足、设备产能下降、加工精度不达标、负载运行乏力。常规参数重置、频率上限修改、启停重启仅能解决少量参数设置错乱、程序卡死引发的假性故障，无法根治硬件损坏、回路异常、检测失效导致的真性频率受限故障。

一、频率上不去硬件故障分类

根据西门子变频器故障表现与硬件损坏规律，可精准分为三类，快速定位检修方向：一是持续性频率受限，无论空载、带载，频率始终无法拉升至设定上限，属于主回路、检测元件硬性损坏故障；二是带载频率回落，空载频率正常，加载后频率快速下降、无法稳频，多为功率模块老化、负载过载、回路压降异常故障；三是间歇性频率异常，冷热工况、设备震动时频率波动、拉升受阻，静置冷机运行正常，多为元件热漂移、线路虚接、散热不良隐性故障。

二、核心硬件故障原因分析

（一）功率模块老化性能衰减（占比42%，最高发）

IGBT功率模块老化、性能衰减是西门子变频器频率上不去的首要高发硬件故障。变频器依靠功率模块导通切换实现频率调节，模块性能直接决定带载调频能力。第一，设备长期高频调速、重载冲击，功率模块导通损耗增大、开关性能衰减，带载输出能力大幅下降，无法支撑高频运行，表现为频率封顶、拉升困难；第二，模块长期高温运行导致内部芯片老化、载流能力降低，高频运行时触发隐性限流保护，自动限制输出频率；第三，模块轻微击穿、局部损坏，虽未完全跳闸故障，但输出波形畸变、动力不足，加载后频率快速回落；第四，模块散热面导热硅脂干结失效，散热效率暴跌，高温下模块自我限流，锁定最高运行频率。

（二）输出负载机械硬件异常（占比25%）

后端负载机械卡顿、过载是现场最易误判的隐性故障，极易被认定为变频器本体故障。其一，风机、水泵轴承磨损卡滞、叶轮积垢偏重、传动结构卡顿，电机运行阻力剧增，负载持续过载，变频器检测到输出电流超标，自动触发限流降频保护，导致频率无法上升；其二，设备传动皮带过紧、联轴器同轴度偏移、齿轮咬合卡滞，电机憋劲过载，变频器持续降频限流；其三，负载设备积尘结垢、异物卡堵，运行负荷超标，超出变频器额定输出能力，高频运行触发保护机制；其四，电机绕组老化、绝缘下降、匝间轻微短路，电机运行电流异常飙升，倒逼变频器降频，频率始终无法达标。

（三）电压与线路压降异常（占比16%）

供电不稳、线路损耗过大是频率拉升困难的重要诱因。第一，车间电网电压偏低、三相电压不平衡，变频器输入电压不足，母线电压偏低，高频输出时电压储备不足，系统自动限制频率上限；第二，动力线缆线径过细、布线距离过长，带载运行压降过大，变频器输出电压损耗超标，负载动力不足，频率无法拉升；第三，接线端子氧化发黑、松动虚接，接触电阻过大，运行发热损耗能量，引发输出功率不足、频率受限；第四，线缆绝缘老化、轻微漏电，输出功率损耗严重，高频运行功率跟不上，出现频率回落、拉升乏力问题。

（四）检测与保护回路硬件故障（占比11%）

电流、温度检测元件失效会引发假性保护，导致频率上限锁定。一是变频器电流采样电阻、霍尔传感器老化漂移，检测电流数值偏大，主板误判设备过载，持续触发限流降频保护；二是温度传感器失效、阻值漂移，主板误报高温，启动过热保护，限制高频运行；三是主板采样电路、运算元件老化变值，信号采集失真，调速指令执行异常，频率调节范围受限；四是散热风扇损坏、风道堵塞，机身温度快速升高，过热保护持续生效，锁定高频输出。

（五）工业工况诱发故障（占比6%）

恶劣工况加速频率异常故障频发。电控柜密闭高温、通风不良，加剧功率模块热老化，频繁触发温控降频；金属粉尘、油污堆积变频器散热片与机身，堵塞散热通道，散热效率大幅下降；车间潮湿水汽侵入设备内部，引发元件微漏电、参数漂移；设备长期震动导致线路松动、焊点虚焊，运行信号不稳，造成调频异常、频率上限不足。

三、针对性硬件维修方法

（一）功率模块检测与养护更换

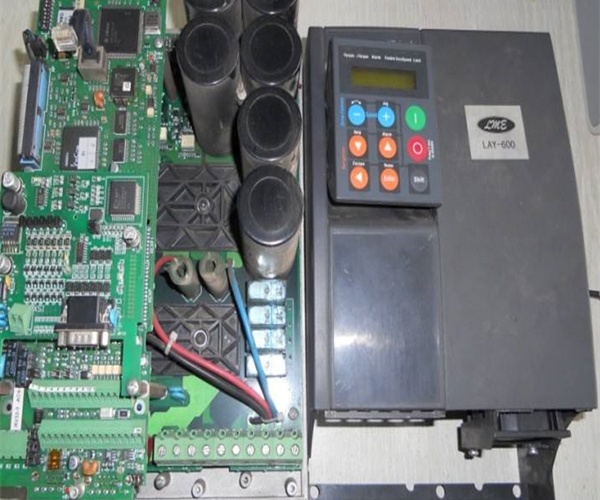

拆机检测IGBT功率模块导通参数、载流性能，对比标准参数，对老化衰减、导通异常、轻微击穿的模块直接更换同规格原装模块；清理模块散热面残留干结硅脂，重新涂抹耐高温导热硅脂，保证散热贴合紧密、导热高效；吹扫模块散热片堆积的粉尘油污，疏通散热通道，彻底解决模块高温限流、性能衰减问题，恢复变频器高频输出能力。

（二）负载机械故障整改修复

全面检修后端电机与传动设备，清理风机叶轮、水泵腔体积垢杂物，消除负载偏重、卡滞问题；更换电机磨损轴承，加注专用润滑脂，修复电机卡顿、阻力过大故障；校正联轴器同轴度、调整皮带松紧度，杜绝机械憋劲、过载运行；检测电机绕组绝缘与阻值，修复或更换绕组老化、匝间短路的故障电机，消除持续性过载降频诱因。

（三）供电线路与端子整改

实测车间电网三相电压，排查电压偏低、不平衡问题，必要时加装稳压装置，稳定输入母线电压；更换线径不足、老化破损的动力线缆，缩短过长布线距离，降低线路压降与功率损耗；打磨氧化烧蚀的接线端子，紧固所有接线螺丝，杜绝虚接、发热、损耗异常；规范强弱电布线，避免线路干扰、漏电损耗，保障变频器输出功率稳定，支撑高频运行。

（四）检测元件与保护回路修复

检测更换漂移、失效的霍尔电流传感器、温度传感器，恢复精准检测功能；排查更换老化变值的采样电阻、滤波电容，修复主板信号采集电路，杜绝检测失真引发的假性过载降频；更换卡顿、损坏的散热风扇，深度清理机身与散热风道积尘，保障散热通畅，解除过热保护限制；补焊主板虚焊焊点，修复信号传输回路，保证调速指令精准执行。

（五）工况优化与设备防护加固

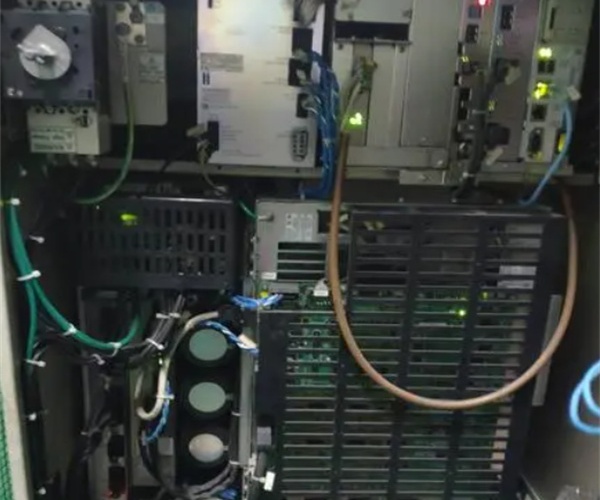

优化电控柜通风散热结构，加装散热风机、透气滤网，降低设备运行环境温度；做好电控柜防尘、防潮、防油污防护，隔绝粉尘水汽侵入；定期紧固线路端子、清理散热积尘，提前排查元件老化隐患；规范设备运行负载，杜绝长期满负荷、超负荷运行，延缓功率元件老化，从源头规避频率受限故障。

结语：西门子变频器频率上不去故障，超六成由功率模块性能衰减、后端负载机械过载、线路电压压降异常三大硬件问题引发，软件参数限位导致的假性故障占比极低。现场通过空载隔离测试法可快速区分故障点位，避免无效参数调试、增益重置等冗余操作。
