西门子伺服电机启动没反应故障维修案例分析

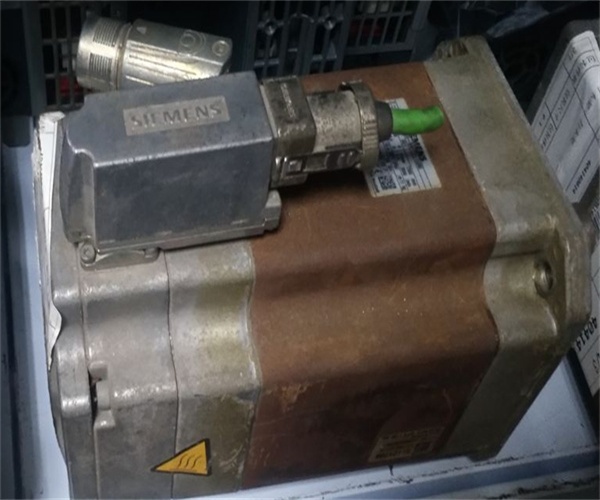

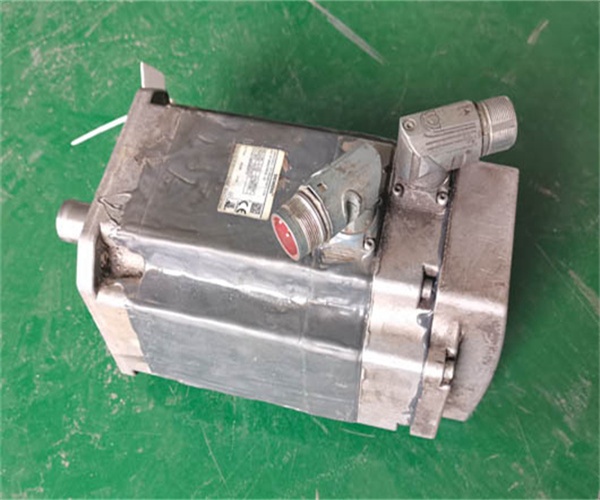

西门子伺服电机启动没反应故障维修案例分析：西门子1FL6、1FK7、1FT6等系列伺服电机广泛配套802D、828D、840D等数控系统与自动化生产线，具备扭矩密度大、定位精度高、运行稳定性强、低速无抖动的优势，是机床进给、精密传动、自动化工位运转的核心执行部件。在长期高频启停、切削负载冲击、车间粉尘油污侵蚀、拖链线路反复弯折、高温潮湿工况影响下，经常出现伺服系统无报警、参数正常、程序指令下发成功，但伺服电机启动无反应、轴不动作、无扭矩输出、空载带载均不运转的故障。

一、核心硬件故障原因分析

（一）伺服动力供电与线路故障（占比42%，最高发）

动力回路断路、供电异常是西门子伺服电机启动无反应的首要高发硬件故障。伺服电机运转依赖稳定UVW三相动力供电，线路与供电硬件异常会直接导致电机完全不启动。第一，机床拖链内部UVW动力线缆长期弯折拉扯，线芯断裂、线路断路，指令下发后无供电输入，电机无任何动作；第二，动力端子排氧化发黑、螺丝松动虚接、端子烧蚀，三相供电接触不良，无法传输动力电压；第三，驱动器内部输出保险熔断、功率限流电阻烧毁，动力输出回路断路，系统正常但无动力输出；第四，动力线缆绝缘破损导致间歇性短路，触发驱动器硬件保护，锁定动力输出，电机启动无响应；第五，长期电网波动、瞬时浪涌冲击，导致供电回路元件隐性损坏，三相供电缺失、相位失衡，电机无法启动运转。

（二）编码器反馈回路失效（占比25%）

编码器信号异常是伺服电机启动锁定、无动作的核心隐性故障，极易误判为电机本体损坏。西门子伺服依赖编码器闭环反馈实现启动运转，反馈异常会直接触发系统自锁保护，切断动力输出。其一，编码器线缆断线、线芯脱落、屏蔽层破损，位置信号无法传输，驱动器接收不到反馈信号，禁止电机启动；其二，编码器接头针脚氧化、受潮腐蚀、针脚弯折虚接，信号传输中断，启动指令无效；其三，编码器供电回路故障，5V供电缺失、压降过大，编码器无法工作，闭环系统失效；其四，电机内置编码器老化、码盘污染、光敏元件损坏，反馈数据错乱丢失，系统触发保护停机，电机启动无反应；其五，设备长期震动导致编码器线缆松动、接头滑脱，出现间歇启动失效故障。

（三）伺服电机本体硬件损坏（占比16%）

电机本体机械与电气故障是电机彻底无法启动的真性硬件故障。第一，电机轴承抱死、干涩卡滞、滚珠锈蚀破损，转子完全锁死，通电后无法转动，仅存在电磁嗡鸣或完全无动作；第二，电机绕组断路、匝间短路、绝缘击穿，三相线圈无法形成磁场，无扭矩输出，电机启动失效；第三，电机内部进水、进油、粉尘堆积，导致绕组腐蚀短路、转子卡顿，彻底丧失运转能力；第四，电机转子磁钢退磁、脱落、破损，磁场失衡，无法形成有效驱动扭矩，启动无响应；第五，电机前端盖、轴承座形变，转子偏心扫膛，动静部件干涉锁死，电机无法启动运转。

（四）驱动器控制与功率硬件故障（占比11%）

驱动器内部硬件失效会导致指令下发正常但无动力输出，电机启动无反应。一是驱动器IGBT功率模块开路、驱动芯片损坏，无法输出三相动力电压，电机无供电不启动；二是伺服使能回路光耦、限流电阻烧毁，驱动器无法接收上位机使能信号，始终处于待机锁定状态；三是驱动器电流采样、检测回路失效，系统误判负载异常，锁定动力输出；四是驱动板老化虚焊、贴片元件失效，启动驱动信号缺失，无法触发电机运转；五是长期高温运行导致驱动器功率元件热老化，热机状态下无法输出动力，出现热启动失效故障。

（五）机械负载与工况诱发故障（占比6%）

外部机械负载异常会反向锁定伺服电机启动功能，属于高频假性硬件故障。丝杠卡顿、导轨镶条过紧、轴承抱死、联轴器卡死，导致电机负载超限无法启动；机床锈蚀、铁屑卡滞传动机构，机械阻力远超电机额定扭矩，触发过载保护禁止启动；车间高温潮湿、粉尘油污工况，加速线路、电机、驱动器元件老化，提升故障发生率；设备长期震动加剧线路虚接、端子松动，引发间歇启动失效问题。

二、针对性硬件维修方法

（一）动力线路与供电回路整改

全面更换拖链内断线、破皮、老化的伺服专用动力线缆，规范线缆折弯半径，避免反复弯折损伤；打磨氧化、烧蚀的动力端子，紧固所有接线螺丝，杜绝虚接、接触不良问题；更换驱动器熔断的输出保险、烧毁的功率电阻，恢复动力输出回路；清理线路积尘油污，修复绝缘破损线路，杜绝短路保护锁定故障，保障三相动力供电稳定输出。

（二）编码器反馈系统维修修复

更换断线、破损、信号衰减的编码器屏蔽线缆，清洁接头针脚氧化层、粉尘杂质；修复弯折、虚接的针脚，做好接头防水防潮密封处理；检测编码器供电电压，修复供电回路故障，保障编码器正常工作；清理编码器码盘粉尘油污，修复轻微老化编码器，重度损坏直接更换编码器总成，恢复闭环反馈功能，解除系统启动锁定保护。

（三）伺服电机本体维修养护

拆解卡死电机，更换锈蚀、破损、干涩的轴承，加注耐高温伺服专用润滑油脂，消除转子机械卡滞；对受潮、轻微短路的绕组进行烘干绝缘处理，绕组重度烧毁、断路的重新绕制或更换电机总成；清理电机内部铁屑、油污、杂质，修复电机密封结构，杜绝水汽粉尘侵入；检测转子磁钢状态，更换脱落、退磁磁钢，恢复电机额定扭矩输出，解决启动无反应故障。

（四）驱动器硬件故障修复

检测更换击穿、开路的IGBT功率模块与驱动芯片，恢复驱动器动力输出能力；更换烧毁的使能回路光耦、信号电阻，修复指令接收回路；补焊驱动板虚焊、脱焊元件引脚，解决热机启动失效问题；校准电流采样参数，更换失效采样元件，解除硬件过载自锁保护；驱动器重度损坏可直接更换驱动板总成，快速恢复设备运行。

（五）机械负载与工况优化防护

调整导轨镶条间隙、修复卡顿丝杠、更换卡死联轴器，消除机械过载阻力；清理传动机构铁屑、锈蚀杂质，保证轴系运转顺畅；优化电控柜通风散热，降低高温老化损耗；完善柜体防尘防潮防护，减少环境腐蚀；加固线路与端子固定，降低设备震动引发的间歇故障，从源头规避启动失效问题。

结语：西门子伺服电机启动无反应故障，超六成由动力线路断路、编码器反馈失效、电机本体卡滞短路三大硬件问题引发，驱动器重度损坏概率相对较低。现场通过分段隔离排查法，可快速区分软件参数故障与硬件真性损坏，避免无效参数调试、系统复位等冗余操作。
