西门子工控机黑屏故障维修早知道

西门子工控机黑屏故障维修早知道：西门子IPC3000、IPC4000、IPC547、IPC647系列工业工控机，广泛应用于数控生产线、化工自控、流水线监控、能源设备与智能工厂核心场景，具备防尘抗震、连续运行稳定、抗干扰能力强等优势，是工业现场数据运算、设备联动、系统监控的核心硬件终端。设备长期24小时不间断运行中，频繁出现上电黑屏、开机无显示、运行中突发黑屏、指示灯亮但屏幕无画面、间歇性黑屏死机等故障。常规系统重启、重装系统、参数重置、驱动更新等软件操作仅能短暂恢复，无法彻底根除故障。

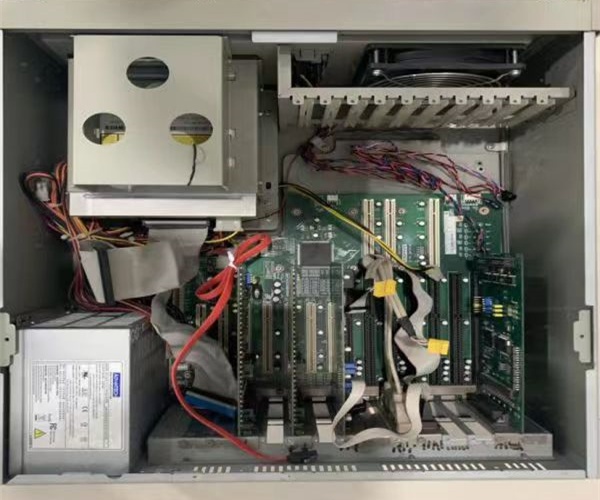

一、工控机黑屏硬件故障分类

根据西门子工控机黑屏状态、上电表现与硬件损坏规律，可精准分为三类，快速锁定检修层级：一是整机完全黑屏故障，上电无指示灯、无风扇转动、机身无任何反应，多为外部供电失效、电源模块重度损毁、主板供电回路断路故障；二是通电待机黑屏故障，电源指示灯亮、风扇正常运转、机身自检震动正常，但屏幕无任何画面，属于显示链路、内存显卡、背光模块、主板信号输出电路故障；三是间歇运行黑屏故障，设备开机正常、运行一段时间后黑屏，冷热机切换、设备震动时随机黑屏重启，静置后可短暂恢复，多为元件隐性老化、金手指氧化、焊点虚接、线路接触不良类隐性硬件故障。

二、西门子工控机黑屏核心硬件故障原因

（一）工控机电源模块供电故障（占比42%，最高发）

供电失效、电源模块损坏是西门子工控机黑屏的首要高发硬件故障。工业工控机对供电稳定性、纹波参数要求极高，供电微小异常即可导致整机无法点亮、黑屏死机。第一，现场AC220V供电波动、欠压、浪涌冲击，超出工控机电源模组适配范围，电源无法正常起振，整机无输出电压，上电直接黑屏无反应；第二，供电端子、电源接口松动氧化、线缆虚接，设备运行震动引发瞬时断电、压降突变，导致运行中突发黑屏；第三，工控机内置电源模块电容鼓包漏液、内阻增大、稳压失效，带载能力大幅下降，空载待机正常，运行负载升高后电压跌落黑屏；第四，电源板整流管、MOS管老化击穿，供电输出紊乱，主板无法完成自检启动，全程黑屏无显示；第五，电网谐波干扰严重，无滤波防护，高频杂波持续损耗电源元件，最终导致电源模块瘫痪、整机黑屏。

（二）内存、显卡硬件接触与老化故障（占比25%）

内存、显卡接触不良与元件老化是通电亮灯但无画面黑屏的核心内因，也是现场最易高发的可修复硬件故障。其一，工控机长期震动、机柜抖动，导致内存条、独立显卡金手指氧化发黑、插槽积尘，接触电阻过大，硬件自检不通过，无法输出显示信号，表现为黑屏；其二，内存颗粒、显卡芯片长期高温运行老化，数据运算与画面输出功能失效，开机自检卡死、屏幕无显示；其三，内存插槽、显卡插槽虚焊、针脚氧化，信号传输中断，整机正常通电但无法点亮屏幕；其四，设备长期高负荷运行，显存、缓存元件热损伤，运行中画面输出中断，突发黑屏死机；其五，除尘拆装后硬件未插紧、对位偏差，导致硬件接触失效，开机直接黑屏。

（三）显示链路与屏幕组件故障（占比16%）

屏幕、背光、显示排线异常属于高频假性黑屏故障，极易误判为主板整机损坏。第一，工控机内置屏线、LVDS排线长期弯折拉扯、松动脱焊，画面信号传输中断，主机运行正常但屏幕黑屏；第二，屏幕背光板、背光灯管烧毁，屏幕无背光，肉眼观察呈现黑屏状态，实则画面正常输出；第三，屏幕驱动板元件击穿、电路老化，无法驱动液晶显示，触发黑屏故障；第四，外接显示接口松动、线路破损，外接显示器无画面，造成整机黑屏假象；第五，车间水汽、油污侵入屏幕组件，造成局部短路，触发屏幕硬件保护，停止显示功能。

（四）主板电路与核心硬件故障（占比11%）

工控机主板底层电路、核心元件损坏，是黑屏故障的深层硬件原因，属于设备本体重度故障。一是主板供电分级电路、南北桥芯片老化损伤，无法为内存、显卡、显示模块供电，整机自检失败黑屏；二是主板时钟晶振偏移、复位电路异常，硬件初始化紊乱，无法建立显示输出逻辑；三是主板板面积尘受潮、微短路、线路碳化，导致信号与供电回路中断，开机黑屏无响应；四是BIOS电池亏电、电路异常，硬件配置丢失，开机自检卡死，锁定显示功能；五是静电、浪涌击穿主板精密元件，导致整机控制回路瘫痪，永久黑屏无法启动。

（五）工况环境与外设负载故障（占比6%）

恶劣工况与外接设备异常引发的假性黑屏故障，现场排查极易出现误判。第一，控制柜密闭高温、散热风扇堵塞损坏，工控机长期高温运行，硬件过热保护，自动关闭显示输出、整机黑屏待机；第二，车间潮湿、粉尘油污堆积，侵入机身内部，降低电路绝缘性能，引发间歇性短路黑屏；第三，外接U盘、硬盘、通讯模块、外设短路损坏，上电反向拉低主板电压，触发硬件保护黑屏；第四，外设数据传输异常、负载过载，占用硬件资源过载，导致系统硬件卡死、画面冻结黑屏；第五，强电磁干扰导致主板信号紊乱，显示输出中断，出现瞬时黑屏、闪屏故障。

三、针对性硬件维修方法

（一）电源模块供电故障维修

全面整改前端供电回路，更换老化、破损、虚接的供电线缆，打磨氧化电源接口与端子并紧固压实，保障输入电压稳定达标；拆解工控机电源模块，整组更换鼓包、漏液、失容的电解电容，更换老化整流、稳压、MOS管元件，恢复电源稳压带载能力；供电端加装滤波磁环、浪涌保护器，净化供电波形，抵御电网谐波与瞬时高压冲击；重度烧毁、多处元件损毁的电源模块直接更换同规格原厂模块，彻底解决供电不足引发的黑屏故障。

（二）内存显卡硬件故障维修

取出内存条、独立显卡，使用无尘橡皮擦拭金手指氧化层，毛刷清理插槽内部积尘油污，精准对位重新插接紧固，杜绝接触不良自检失败黑屏；针对老化、颗粒损坏、显存故障的内存、显卡，直接更换同规格硬件，恢复数据运算与画面输出功能；对松动、虚焊的内存、显卡插槽恒温补焊，加固针脚连接；优化机身散热布局，避免硬件高温老化，解决间歇黑屏问题。

（三）显示链路与屏幕组件维修

拆机检查屏线、LVDS排线，重新插拔紧固，修复松动脱焊点位，弯折破损的排线直接更换，保障显示信号无损传输；检测屏幕背光板、背光电路，烧毁老化的背光组件更换配件，恢复屏幕显示亮度；维修或更换损坏的屏幕驱动板，修复显示驱动回路；做好屏幕密封防护，杜绝水汽、油污侵入造成短路；通过外接显示器置换测试，精准区分主机与屏幕故障，针对性维修更换，快速恢复显示功能。

（四）主板电路硬件故障维修

更换亏电老化的BIOS电池，重新校准硬件配置，解决自检卡死黑屏问题；补焊主板虚焊的供电接口、芯片引脚、插槽针脚，修复电路连接；更换老化偏移的时钟晶振、稳压芯片，稳定主板运行时序与供电电平；无尘吹扫主板积尘，烘干受潮板面，对碳化、微短路点位做绝缘修复，飞线修复断裂铜箔；轻度主板故障修复后低压试机检测，多层电路烧毁、主控芯片重度损坏的主板直接更换拆机完好主板，快速恢复整机运行。

（五）工况整改与外设故障维修

清理工控机散热风道、更换损坏散热风扇，消除高温过热保护黑屏隐患；完善控制柜防尘、防潮、防油污防护，避免恶劣工况侵蚀机身硬件；报废短路、损坏的外接U盘、移动硬盘与外设模块，杜绝反向电压击穿主板；规范强弱电分离布线，降低电磁干扰，稳定硬件信号传输；加固工控机安装支架，减少设备震动引发的硬件松动、线路断连，规避间歇黑屏故障。

结语：西门子工控机黑屏故障，超六成由供电模块异常、内存显卡接触老化、显示链路损坏三大硬件问题引发，主板重度烧毁故障率相对偏低。现场通过供电检测、外设隔离、硬件重插三步排查法，可快速区分软件卡死与硬件真性黑屏故障，避免无效重装系统、反复重启设备等冗余操作，大幅缩短停机检修时长。标准化硬件维修可彻底恢复工控机运行稳定性与显示功能，保障工厂监控系统、生产线设备稳定联动运行。
