西门子直流电源短路故障维修小窍门

西门子直流电源短路故障维修小窍门：西门子开关直流电源是工业自动化控制系统的核心供电设备，广泛应用于PLC、触摸屏、传感器、伺服控制系统等精密工控单元，凭借稳压精度高、抗干扰能力强、输出电流稳定的优势，成为智能制造、电气自控、流水线设备的标配供电装置。在长期连续运行、车间粉尘潮湿、电网波动、负载长期过载等工况影响下，西门子直流电源极易出现输出短路、开机报短路保护、上电无输出、反复跳闸等故障，导致整套工控系统断电停机、设备无法启动，严重影响生产连续性。

一、西门子直流电源短路核心硬件故障原因

西门子直流电源短路故障主要分为输入侧短路、电源内部电路短路、输出负载侧短路三大类型，核心机理为电路绝缘失效、元件击穿老化、线路破损漏电、负载硬件故障，触发电源过流、短路保护机制，导致电源锁机无输出、上电跳闸、元件烧毁等现象。现场高发硬件故障主要分为五大类。

（一）外部负载硬件短路（最高发故障）

负载侧短路是西门子直流电源触发短路保护的首要原因。电源后端搭载的PLC模块、IO模块、传感器、通讯设备、电磁阀等外设，长期运行出现线路破皮接地、线缆挤压短路、设备进水漏电、负载击穿损坏等问题，会直接造成直流输出正负极短路或对地短路。工业设备长期往复震动，导致负载线路线芯断裂、搭壳导通，出现间歇性短路故障。此类故障特征为电源本体无损坏，空载上电正常，一旦接入负载即刻触发短路保护、无电压输出，是工业现场最普遍的隐性故障。

（二）输出接线与端子短路故障

电控柜布线不规范、正负接线端子距离过近、接线线头过长外露，在潮湿积尘环境下极易形成导电通路，造成端子间微短路、爬电漏电。长期高温工况导致接线端子氧化、碳化堆积，绝缘性能下降，上电后出现瞬时短路。同时，接线错误、线头脱落、线缆外皮破损，会直接引发输出侧硬性短路，触发电源快速保护锁机，反复启停设备会加重故障，甚至烧毁电源输出回路元件。

（三）电源内部功率元件击穿短路

西门子直流电源内部整流桥、高频开关管、输出稳压二极管、滤波电容是易损核心元件。电网瞬时浪涌、电压骤升、频繁启停冲击，会导致功率元件反向击穿，造成输入、输出回路短路。板载电解电容长期高温运行鼓包、漏液、容量衰减，极易引发电容击穿短路，直接拉低母线电压，触发短路保护。功率元件击穿多为硬性不可逆故障，外观可能无明显烧蚀痕迹，仅表现为上电短路报错、无输出，隐蔽性极强。

（四）电路板受潮积尘引发隐性短路

电控柜密封不严，水汽、油污、金属粉尘进入电源内部，附着在电路板表面，会形成导电微通路，造成PCB线路微短路、相邻引脚漏电。潮湿环境下电路板绝缘阻值大幅下降，出现爬电、飞弧现象，引发间歇性短路故障。该故障无固定规律，阴雨潮湿天气故障频发，干燥环境下可短暂恢复，常规检测难以定位，是电源反复短路的重要诱因。

（五）电源老化过载引发继发性短路

电源长期超额定功率带载运行、负载持续过载，会导致内部元件长期超负荷发热，加速芯片、电容、功率管老化，引发元件热击穿短路。电源散热风扇卡顿、风道堵塞、散热片积尘，散热不良导致机身高温，电路板线路碳化、绝缘层破损，最终引发线路短路。老旧设备电源内部焊点虚焊、铜箔老化脱落，也会造成电路异常导通，触发短路保护。

二、针对性硬件维修方法

（一）负载短路故障排查与整改

全面断开后端所有负载设备，采用分段接入法逐一排查电磁阀、传感器、IO模块、通讯设备等外设，精准定位短路故障设备。使用兆欧表测量负载线缆对地绝缘阻值，更换破皮老化、漏电短路的传输线缆，修复线路接地故障。对进水、受潮、击穿损坏的外设设备，及时清理烘干或直接更换，杜绝负载持续短路冲击电源。整改完成后测试负载回路绝缘性能，确认无漏电、无短路后方可重新接入电源使用。

（二）输出接线与端子故障修复

重新规整电源输出接线，剪短多余线头，杜绝正负线裸露搭接，调整端子布线间距，避免近距离导电串扰。打磨氧化、碳化的接线端子，清理端子台积尘油污，保证接线洁净牢固。纠正错接、虚接、反接线路，规范布线工艺，避免线缆挤压、弯折、搭壳接地。对于老化破损的端子台，直接更换全新配件，彻底解决接线不规范引发的短路隐患。

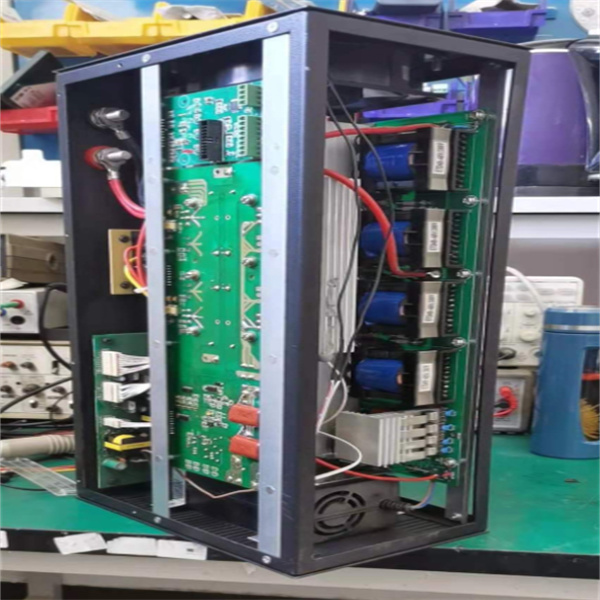

（三）电源内部击穿元件更换维修

断电静置充分放电后，拆解电源外壳，目视检查电路板电容鼓包、元件烧黑、线路碳化痕迹。使用万用表逐点检测整流桥、开关管、稳压管、滤波电容、限流电阻通断状态，全部更换击穿短路、老化失效的功率元件。清理电路板碳化漏电区域，修复微短路点位，补焊虚焊、脱焊的线路引脚。严格更换同规格参数配件，禁止随意替换不同功率、不同耐压值元件，维修后空载测试电源输出电压稳定、无短路保护方可装机使用。

（四）电路板受潮积尘短路整改

使用压缩空气吹扫电源内部粉尘、铁屑与杂质，配合无水酒精擦拭电路板表面油污、导电污渍，彻底清理爬电、微短路区域。受潮严重的电路板采用恒温烘干处理，恢复线路绝缘性能。烘干完成后对整机电路板喷涂三防漆，增强防潮、防尘、绝缘抗漏电能力。修复电控柜密封漏洞，加装防尘防水胶条，杜绝水汽、粉尘进入电源内部，从源头解决环境诱发的隐性短路故障。

（五）散热优化与过载故障整改

清理电源散热片、风扇风道堆积的灰尘油污，更换卡顿、转速不足、失效的散热风扇，保证电源散热通畅。重新涂抹导热硅脂，提升功率元件散热效率。核算负载总功率，严禁电源超额定负载运行，过载工况需增设并联电源或扩容电源，分摊负载压力。定期检查电源运行温度，杜绝长期高温老化引发的元件击穿、线路短路问题。

三、总结

西门子直流电源短路硬件故障主要由外接负载短路、接线端子不规范短路、内部功率元件击穿、粉尘受潮隐性短路、过载散热不良五大因素引发，其中负载硬件短路与线路破损漏电是现场最高发故障。此类硬件短路故障无法通过重启复位、参数调试根治，盲目通电试机会造成元件大面积烧毁。维修需坚持分段隔离、先简后繁的排查逻辑，精准区分外部负载故障与电源本体故障，针对性完成线路整改、元件更换、电路修复与散热优化。落实标准化维修与周期性维保，可彻底解决电源短路跳闸、无输出故障，保障工控系统供电稳定，降低设备停机损耗，保障自动化产线连续稳定运行。
