西门子蝶阀状态异常故障维修技术高

西门子蝶阀状态异常故障维修技术高：西门子蝶阀作为工业管道系统中核心的流量控制设备，凭借调节精度高、密封性能优良、抗腐蚀能力强、适配工况广泛的优势，广泛应用于冶金、化工、电力、水处理、石油天然气等行业，涵盖VAF系列中线蝶阀、VKF系列偏心蝶阀、SIPART电动蝶阀等主流型号，承担着管道介质流量、压力的精准调节与切断功能。状态异常是其高频硬件故障，主要表现为阀门无法正常启闭、启闭卡顿顿挫、密封泄漏、阀位反馈异常、运行异响等，不仅影响管道系统的稳定运行，还可能导致介质浪费、生产中断，严重时甚至引发安全隐患。

一、西门子蝶阀状态异常的核心硬件故障原因

西门子蝶阀核心硬件由阀体组件（阀体、蝶板、阀座、阀杆）、执行机构（电动/气动执行器、传动齿轮、密封件）、阀位反馈组件（编码器、限位开关、传感器）及辅助部件（轴承、紧固件、填料）组成，其状态异常的本质是核心部件磨损、卡滞、损坏，或连接松动、密封失效，导致阀门无法正常完成启闭动作、调节功能异常或反馈信号失真。结合其产品结构特点（如中线蝶阀的同心结构、偏心蝶阀的双偏心/三偏心设计）及工业现场严苛的使用环境，核心硬件故障原因主要分为五大类，明确排除软件层面故障，聚焦硬件本身的损坏与异常，贴合实操场景展开分析，结合常见故障案例优化细节，提升实用性。

（一）阀体组件故障，启闭与密封核心失效（最常见诱因）

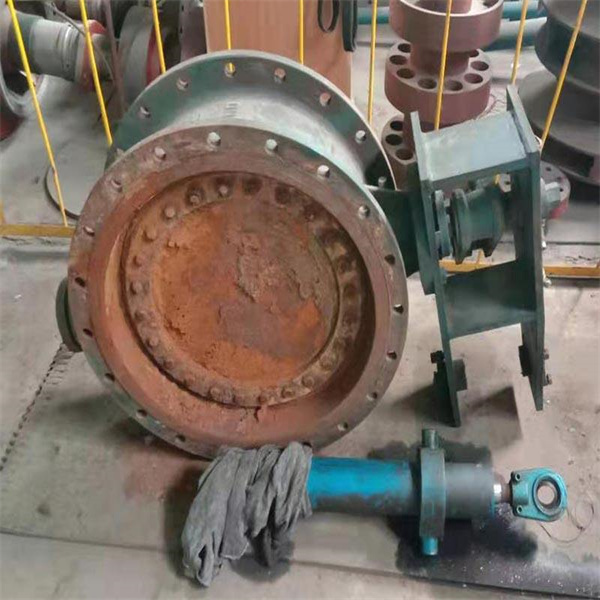

阀体组件是西门子蝶阀的核心承压与调节部件，直接与管道介质接触，长期受介质冲刷、腐蚀、温度变化影响，其故障是导致状态异常的最主要原因，占所有硬件故障的55%以上。一是蝶板故障，蝶板作为流量调节的核心，长期受介质冲刷、腐蚀，导致表面磨损、变形、破损，甚至出现裂纹，无法精准贴合阀座，引发启闭卡顿、密封泄漏；部分工况下介质中的杂质（如颗粒、水垢）会附着在蝶板表面，导致蝶板卡滞，无法正常转动，尤其在水处理、冶金行业的含渣介质管道中，此类故障频发。二是阀座故障，阀座分为软密封（橡胶、聚四氟乙烯）和硬密封（金属）两种，软密封阀座长期受高温、高压或腐蚀性介质影响，易出现老化、龟裂、脱落，导致密封失效、介质泄漏；硬密封阀座则易因介质冲刷、装配偏差，出现密封面磨损、划痕、麻点，无法实现有效密封，同时会增加启闭阻力，引发卡顿现象。三是阀杆故障，阀杆连接执行机构与蝶板，长期承受扭矩、介质腐蚀及轴向力，易出现磨损、变形、断裂，或表面氧化、锈蚀，导致阀杆与蝶板连接松动、卡滞，无法传递启闭动力，表现为执行器转动但蝶板不动，或启闭过程中出现严重顿挫感；阀杆与轴承配合处磨损过度，也会导致转动阻力增大，引发状态异常。四是阀体故障，阀体受介质腐蚀、管道应力影响，出现内壁磨损、裂纹、变形，或法兰连接面损坏，导致介质泄漏、阀门定位偏差，进而引发状态异常，尤其在高压、腐蚀性介质工况下，阀体腐蚀损坏更为常见。

（二）执行机构故障，动力传输中断

执行机构（电动、气动）是西门子蝶阀的“动力源泉”，负责驱动蝶板启闭与调节，其故障会导致阀门失去动力，无法正常动作，属于较严重的硬件故障，排查难度相对较高。一是电动执行机构故障，西门子电动蝶阀常用SIPART PS系列执行器，其内部电机、减速器、驱动板、限位开关等部件易出现损坏：电机烧毁、绕组短路或断路，导致无法输出动力，阀门无法启闭；减速器齿轮磨损、卡死、缺油，导致动力传输中断或效率下降，表现为执行器异响、启闭缓慢、卡顿；驱动板损坏、电容老化，导致执行器无法接收控制信号或动作紊乱；限位开关故障，无法精准定位阀位，导致阀门启闭过度，引发密封损坏或卡滞。二是气动执行机构故障，气动执行器的气缸、活塞、密封件、弹簧等部件易出现异常：气缸漏气、活塞磨损，导致输出推力不足，无法驱动蝶板正常启闭；密封件老化、破损，导致气缸内泄漏，动作迟缓、卡顿；弹簧疲劳、断裂，导致阀门无法复位，出现常开或常闭状态异常；气动定位器故障（虽含部分电子元件，但核心硬件损坏为主），导致气源压力调节异常，执行器动作紊乱。三是传动部件故障，执行机构与阀杆连接的联轴器、传动齿轮磨损、松动、断裂，导致动力无法有效传递，表现为执行器转动但阀杆不动，或启闭角度偏差，引发阀位异常。

（三）阀位反馈组件故障，状态监测失真

阀位反馈组件负责将阀门实际启闭状态反馈给控制系统，其故障会导致控制系统无法精准掌握阀门状态，进而引发调节紊乱、误操作，表现为阀位显示异常、反馈信号丢失或偏差过大。一是编码器故障，西门子蝶阀常用的绝对值编码器、增量编码器，长期受振动、粉尘、湿度影响，出现内部芯片损坏、接线松动、码盘磨损，导致反馈信号失真、丢失，控制系统显示的阀位与实际阀位不符，无法实现精准调节；编码器电源故障（如接线虚焊、电源模块损坏），也会导致反馈异常。二是限位开关故障，限位开关作为阀门启闭的极限保护部件，其触点磨损、氧化、松动，或开关位置偏移，导致无法精准触发极限信号，阀门启闭过度，引发密封损坏、蝶板卡滞，同时反馈信号异常；限位开关接线脱落、短路，也会导致反馈失效。三是传感器故障，压力传感器、温度传感器等辅助传感器，若出现损坏、校准偏差，会导致介质压力、温度监测异常，间接引发阀门调节紊乱，表现为阀门频繁启闭、调节精度下降，属于间接性硬件故障，易被忽视。

（四）辅助部件故障，协同工作异常

辅助部件（轴承、填料、紧固件、密封件）虽结构简单，但承担着润滑、密封、固定的关键作用，其故障会导致阀门整体协同工作异常，间接引发状态异常，这类故障排查难度较低，修复成本也相对较低。一是轴承故障，阀杆与阀体、执行机构连接部位的轴承，长期缺乏润滑、受介质腐蚀，出现磨损、卡死、锈蚀，导致阀杆转动阻力增大，启闭卡顿、异响，严重时会导致阀杆损坏；轴承滚珠脱落、磨损，也会引发转动异常。二是填料故障，填料安装在阀杆与阀体的密封处，负责防止介质泄漏，长期受阀杆摩擦、介质腐蚀、温度变化影响，出现老化、磨损、脱落，导致介质泄漏，同时会增加阀杆转动阻力，引发启闭卡顿；填料压盖松动，也会导致密封失效、泄漏异常。三是紧固件故障，阀体、执行机构、法兰连接部位的螺栓、螺母松动、锈蚀、断裂，导致阀门连接不牢固，出现振动、异响，甚至引发介质泄漏、阀位偏移；螺栓紧固力矩不均，会导致阀体变形，间接引发密封失效。四是密封件故障，除阀座外，执行机构内部、法兰连接部位的密封垫、密封圈老化、破损、变形，会导致气动执行器漏气、法兰连接处介质泄漏，引发阀门状态异常。

二、西门子蝶阀状态异常硬件故障维修方法

维修需遵循“先排查外观、再检测核心、后综合调试”的原则，优先排查易处理的辅助部件、安装偏差等问题，再针对阀体、执行机构、反馈组件等核心部件进行检修，维修前做好安全防护，全程贴合西门子蝶阀的结构特点（如偏心蝶阀的密封结构、电动执行器的模块化设计），确保维修后阀门启闭灵活、密封良好、反馈准确，无状态异常隐患，同时结合现场实操技巧，提升维修效率。

（一）故障排查步骤（精准定位故障点）

1. 故障初步判断：结合阀门状态异常表现（泄漏、卡顿、启闭失效、反馈异常），初步判断故障范围；若出现介质泄漏，优先排查阀体、阀座、填料、密封件；若出现启闭卡顿、无法启闭，优先排查执行机构、阀杆、轴承、蝶板；若出现阀位反馈异常，优先排查编码器、限位开关、接线；观察阀门外观，查看有无部件损坏、锈蚀、松动，有无介质泄漏痕迹、异响，进一步缩小故障范围。2. 安全准备：切断管道介质（关闭前后截止阀），放空管道内残留介质，等待设备冷却至常温；穿戴绝缘手套、防护眼镜、防腐服等防护用品，使用专用工具；准备同型号西门子原厂配件（阀座、蝶板、轴承、密封件、编码器等），便于后续替换排查；严禁在未切断介质、未泄压的情况下拆解阀门，防止介质喷射伤人。3. 阀体组件排查：拆解阀门，检查蝶板表面是否有磨损、变形、裂纹，有无杂质附着；检查阀座密封面是否有磨损、划痕、老化、脱落，测量阀座与蝶板的贴合度；检查阀杆是否有磨损、变形、断裂、锈蚀，转动阀杆查看是否卡滞；检查阀体内壁是否有腐蚀、裂纹、变形，法兰连接面是否完好。4. 执行机构排查：对于电动执行器，检查电机是否正常转动、有无异响，用万用表测量电机绕组、驱动板电压，判断电机、驱动板是否损坏；检查减速器齿轮是否磨损、缺油，转动齿轮查看是否卡死；检查限位开关位置是否偏移、触点是否完好。对于气动执行器，检查气缸是否漏气，活塞动作是否灵活；检查弹簧是否疲劳、断裂；检查气动定位器是否正常工作，气源压力是否稳定。检查联轴器、传动齿轮是否磨损、松动、断裂。5. 反馈组件与辅助部件排查：检查编码器接线是否松动、脱落，用万用表测量反馈信号，判断编码器是否损坏；检查限位开关触点、接线，调整限位开关位置，测试触发性能；检查轴承是否磨损、卡死，有无润滑不足；检查填料是否老化、破损，紧固件是否松动、锈蚀；检查密封件、密封垫是否完好。6. 替换法排查：对于无法精准定位的故障，采用“替换法”，优先替换密封件、轴承、填料等易损部件，若故障消失，说明故障源于该部件；再逐步替换阀座、蝶板、编码器、执行器等核心部件，确保排查精准，降低维修成本。

（二）具体维修操作（分故障类型落地）

1. 阀体组件故障维修：若蝶板磨损、变形、破损，更换同型号西门子原厂蝶板，安装时确保蝶板与阀杆连接牢固，调整蝶板位置，确保与阀座精准贴合；若蝶板有杂质附着，用专用工具清理杂质，打磨蝶板表面，确保光滑。若阀座老化、破损、密封面磨损，更换同规格原厂阀座（软密封阀座需注意选型适配介质温度、压力，硬密封阀座需打磨密封面），安装时涂抹专用密封胶，确保密封紧密；对于磨损较轻的阀座密封面，可进行打磨修复，恢复密封性能。若阀杆磨损、变形，更换同型号原厂阀杆，安装时检查阀杆与蝶板、执行机构的连接，确保同轴度，涂抹专用润滑剂；若阀杆锈蚀，用除锈剂清理锈蚀层，打磨光滑后涂抹防锈剂，避免再次锈蚀。若阀体腐蚀、裂纹，轻微裂纹可进行焊接修复，严重腐蚀、变形则需更换同型号阀体，安装时确保阀体中心线与管道中心线一致，法兰连接平整、紧固。2. 执行机构故障维修：对于电动执行器，若电机烧毁、绕组短路，更换同型号原厂电机，检查驱动板、电容，若损坏一并更换；若减速器齿轮磨损、卡死，更换齿轮或减速器，添加专用润滑油，确保动力传输顺畅；若限位开关故障，调整开关位置，更换磨损的触点或限位开关，重新校准阀位极限。对于气动执行器，若气缸漏气、活塞磨损，更换密封件或气缸，清理气缸内部杂质，确保活塞动作灵活；若弹簧疲劳、断裂，更换同规格弹簧，调整弹簧弹力，确保阀门正常复位；若气动定位器故障，更换定位器，校准气源压力，确保执行器动作精准。若传动部件磨损、松动，更换联轴器、传动齿轮，紧固连接部位，确保动力传输有效。3. 反馈组件故障维修：若编码器损坏、反馈信号失真，更换同型号原厂编码器，重新接线、校准，确保反馈信号准确，与实际阀位一致；若编码器接线松动，重新紧固接线，做好绝缘处理。若限位开关故障，调整开关位置，更换磨损的触点或限位开关，测试极限触发功能，确保阀门启闭不超限；若接线脱落、短路，修复接线，排查短路原因，做好绝缘防护。若传感器损坏、校准偏差，更换传感器，重新校准参数，确保监测数据准确，避免间接引发阀门调节紊乱。4. 辅助部件故障维修：若轴承磨损、卡死，更换同型号原厂轴承，添加专用润滑剂，确保阀杆转动灵活；定期为轴承添加润滑剂，避免润滑不足引发磨损。若填料老化、破损，更换同规格填料，调整填料压盖，确保密封紧密，同时避免压盖过紧增加阀杆转动阻力；定期检查填料状态，及时更换老化填料。若紧固件松动、锈蚀，紧固螺栓、螺母，更换锈蚀、断裂的紧固件，涂抹防锈剂；紧固法兰连接螺栓时，确保力矩均匀，避免阀体变形。若密封件、密封垫老化、破损，更换同型号密封件，安装时涂抹密封胶，确保密封良好，避免介质泄漏。

三、总结

西门子蝶阀状态异常的硬件故障，核心源于阀体组件故障、执行机构故障、阀位反馈组件故障、辅助部件故障及环境与安装因素五大类，其中蝶板/阀座磨损、执行机构动力传输异常、密封件老化是现场最常见诱因。维修时需先通过外观观察、部件检测、替换测试初步判断故障方向，遵循“先简单后复杂”的原则，优先处理易修复的辅助部件、安装偏差等问题，再检修阀体、执行机构等精密核心部件。
