西门子数控系统卡开机画面故障维修早知道

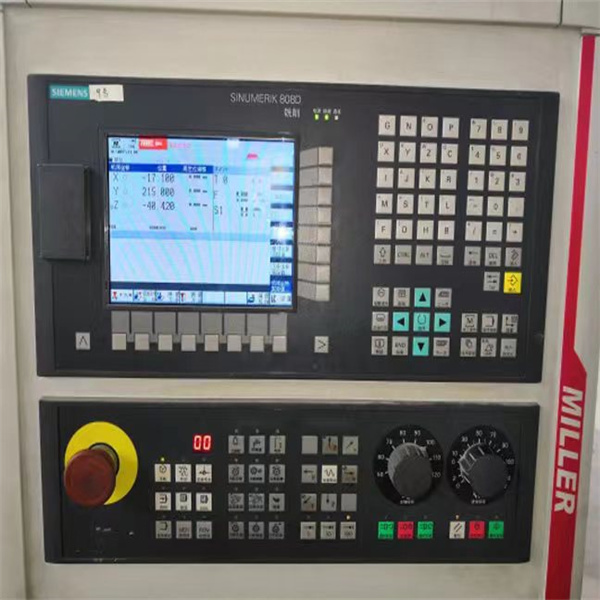

西门子数控系统卡开机画面故障维修早知道：西门子数控系统凭借控制精度高、稳定性强、适配性广的优势，广泛应用于数控机床、加工中心、精密制造等工业场景，承担着机床运动控制、参数调节、程序执行、状态监控的核心作用。卡开机画面是其高频硬件故障，表现为系统通电后，停留在西门子LOGO界面、“waiting for nck”提示界面或进度条卡顿不动，无法进入操作界面，严重时伴随指示灯异常、无报警提示，直接导致机床停机、生产中断，造成经济损失。

一、核心硬件故障原因（按概率排序，贴合机型特性）

西门子数控系统卡开机画面的核心硬件诱因，主要是NCU/PCU单元故障、供电异常、存储介质损坏、连接接触不良或散热故障，结合其不同机型的结构特点，按发生概率排序如下，兼顾通用性与针对性，同时融入现场常见故障表象及官方故障案例细节：

（一）NCU/PCU单元故障（占比38%，最常见）

NCU（数控单元）是西门子数控系统的“核心大脑”，负责处理机床运动控制信号；PCU（人机交互单元）负责开机引导、界面显示，二者故障会直接导致系统卡开机画面，也是现场运维中最易排查的核心故障点。一是NCU模块故障，810D、840D系列机型中，NCU模块未正常启动或与系统连接异常，会出现开机停留在“waiting for nck”“waiting for NCK connection”提示界面，观察NCU模块指示灯，若指示灯无显示或状态异常（正常显示为“6”），多为模块损坏或供电异常[1]；部分机型因NCU模块进水、电路烧毁，会直接导致开机无响应、卡LOGO界面。二是PCU单元故障，PCU20、PCU50等单元的主板电容鼓包、漏液，或核心芯片老化、击穿，会导致开机引导失败，卡在开机画面；840D系列机型中，PCU单元硬盘读取异常、内存接触不良，也会引发开机卡顿；PCU单元散热不良，会触发保护机制，间接导致开机卡滞。三是NCU/PCU参数丢失或错乱，系统开机时无法加载正常参数，会停留在开机画面，多由模块故障、断电异常导致，部分机型伴随报警提示。

（二）存储介质故障（占比22%）

西门子数控系统的存储介质（硬盘、内存条）负责存储系统程序、机床参数和用户程序，其故障会导致系统开机时无法读取关键数据，引发卡开机画面。一是硬盘故障，840D等机型中，硬盘磁道划伤、老化，或可用空间不足，会导致系统读取速度缓慢、卡顿，甚至无法读取，表现为开机停留在进度条界面不动；长期频繁读写、振动冲击，会加剧硬盘损坏，这也是老旧机型卡开机画面的常见诱因；固态硬盘闪存芯片损坏，会直接导致系统无法识别存储介质，开机卡LOGO。二是内存条故障，内存条金手指氧化、接触不良，或内存芯片损坏，会导致系统自检失败，卡在开机画面，部分机型伴随指示灯闪烁异常；810D、828D系列机型中，内存条规格不兼容、松动，会引发系统启动失败，出现开机卡滞。三是存储介质接线松动，硬盘、内存条与主板的连接线缆或接口松动，会导致信号传输中断，系统无法读取数据，间接引发开机卡顿。

（三）供电异常故障（占比18%）

西门子数控系统对供电稳定性要求极高，NCU、PCU、驱动模块需稳定的DC24V或AC220V供电，供电异常会导致各硬件单元工作紊乱，引发卡开机画面。一是外部供电异常，市电浪涌、欠压，或电源开关、断路器损坏，导致输入电压波动（超出额定范围±5%），系统开机时无法获得稳定供电，卡在开机画面；若DC24V开关电源与大功率设备共地，会引发干扰，间接导致系统启动异常。二是内部电源模块故障，系统内部电源模块老化、击穿，无法为NCU、PCU单元提供稳定供电，导致开机卡滞，部分机型伴随指示灯不亮；电源模块风扇故障、散热不良，会触发过热保护，导致供电中断，引发开机故障。三是供电线路故障，供电线缆老化、破损、内部断线，或接线端子松动、氧化，导致供电接触不良，系统开机时供电时断时续，卡在开机画面；810D系列机型中，PCU20供电单元故障，会导致+24VDC输入电压异常，引发开机卡滞。

（四）连接与信号传输故障（占比14%）

连接线缆、接口接触不良或信号干扰，会导致NCU、PCU、驱动模块之间的信号传输中断，系统开机时无法完成自检，引发卡开机画面。一是通讯电缆故障，810D、840D系列机型中，连接NCU与PCU、操作面板（OP010）、MCP之间的PROFIBUS电缆松动、破损，或屏蔽层损坏，会导致通讯故障，出现开机卡“waiting for nck”界面；电缆终端电阻设置不正确，也会加剧信号传输异常。二是接口与排线故障，NCU、PCU单元的接口氧化、针脚弯曲，或连接排线松动、断裂，会导致信号传输中断，系统开机自检失败，卡在开机画面；828D系列机型中，触摸面板排线松动，会导致开机画面无显示或卡顿。三是接地不良，系统未可靠接地，或接地电阻过大（＞4Ω），静电、电磁干扰无法有效释放，导致信号失真，系统开机时无法正常加载，引发卡滞；通讯电缆与动力电缆并行敷设，会进一步加剧干扰，引发故障。

（五）其他硬件故障（占比8%）

此类故障多与环境、散热、装配相关，间接引发卡开机画面，易被忽视，结合现场实操经验及参考资料梳理如下：一是散热故障，NCU、PCU单元的风扇老化、卡死，散热片积尘过多，导致硬件过热，触发保护机制，系统开机时无法正常启动，卡在开机画面；长期高温运行会加速硬件老化，加剧故障发生概率。二是装配与振动问题，系统安装不牢固，长期振动导致内部部件松动、接口接触不良，引发开机卡滞；机床振动过大，会导致NCU、PCU模块移位，间接影响信号传输。三是外部设备冲突，连接的外部终端（键盘、显示器、传感器）损坏，或与系统硬件不兼容，会导致系统开机自检异常，卡在开机画面；840D系列机型中，第三方画面或OPC UA数据采集量过大，也会导致开机卡顿。四是主板故障，系统主板元器件损坏、烧焦，或跳线、DIP开关设置不当，会导致系统自检失败，卡在开机画面；老旧机型中，主板电容鼓包是常见诱因。

二、针对性维修方法（结合机型特性，选用原厂备件）

维修需明确故障根源，严格遵循西门子原厂维修规范，选用西门子原厂备件（NCU/PCU模块、电源模块、硬盘、内存条等），拆卸时使用专用工具，避免乱拆导致新的损坏；维修前彻底清理设备内部积尘、介质残留，维修后需恢复机床参数、调试系统功能，确保设备运行稳定，具体方法按故障类型分类说明，结合参考资料补充实操细节：

（一）NCU/PCU单元故障维修

NCU模块损坏时，更换西门子原厂NCU模块，安装时确保接线正确，紧固接口，更换后执行NC总清操作，加载标准机床数据，调试参数至正常状态；NCU模块进水、电路烧毁时，需先清理模块内部污渍，修复烧毁线路，若损坏严重，直接更换模块。PCU单元主板电容鼓包、漏液时，更换同规格原厂电容，焊接牢固，避免虚焊；核心芯片老化、击穿时，更换原厂芯片，焊接时控制温度，防止损坏周边部件；PCU单元散热不良时，清理散热片积尘，更换老化的风扇，确保散热良好。参数丢失或错乱时，通过备份恢复机床参数，若无备份，重新加载标准参数，调试后测试系统启动情况。

（二）存储介质故障维修

硬盘故障时，若坏道过多，更换西门子原厂硬盘（优先选用SSD，提升稳定性和读取速度），安装系统程序、机床参数及用户程序，恢复备份数据；硬盘可用空间不足时，清理无用文件、日志，扩展硬盘容量；硬盘接口接触不良时，清理接口氧化层，更换损坏的数据线、电源线，重新紧固连接。内存条故障时，更换与机型兼容的原厂内存条，确保规格、频率匹配，安装时插紧内存，确保接触良好；金手指氧化时，用无水乙醇擦拭金手指，去除氧化层，重新安装测试；内存插槽损坏时，修复插槽或更换主板。

（三）供电异常故障维修

外部供电异常时，加装工业级稳压器、防雷装置，稳定输入电压，避免市电浪涌、欠压导致的故障；更换老化、损坏的电源开关、断路器，选用与设备额定参数匹配的备件；若DC24V电源与大功率设备共地，重新布线，避免共地干扰。内部电源模块老化、击穿时，更换西门子原厂电源模块，安装时紧固电源接口，检查供电线路；电源模块风扇故障时，更换原厂风扇，清理电源内部积尘，确保散热良好。供电线路故障时，更换老化、破损的线缆，清理端子氧化层，重新紧固接线，确保供电畅通；PCU20供电单元故障时，更换供电单元，确保+24VDC输入电压正常。

（四）连接与信号传输故障维修

通讯电缆故障时，更换西门子专用PROFIBUS通讯电缆，确保屏蔽层完好，避免与动力电缆并行敷设，减少电磁干扰；检查终端电阻设置，确保符合要求，修复信号传输异常。接口与排线故障时，清理接口氧化层，修复弯曲的针脚，若接口损坏，更换原厂接口；排线松动、断裂时，重新插拔排线或更换原厂排线，在接口处涂抹少量绝缘胶固定，避免振动导致再次松动。接地不良时，增加接地极，完善接地系统，确保接地电阻≤4Ω，释放静电、电磁干扰；通讯电缆屏蔽层破损时，更换电缆或修复屏蔽层，确保信号传输稳定。

（五）其他硬件故障维修

散热故障时，更换老化、卡死的NCU、PCU单元风扇，清理散热片积尘，重新涂抹散热硅脂，确保硬件散热良好；优化安装环境，避免系统长期处于高温环境运行。装配与振动问题时，重新固定系统，增加支撑，减少机床振动对硬件的影响；调整系统安装位置，避免振动导致部件松动。外部设备冲突时，拔掉无关外部设备，更换损坏的终端，排查兼容性问题；840D系列机型中，优化OPC UA数据采集设置，减少采集量、延长采集周期，避免开机卡顿。主板故障时，修复损坏的元器件、焊接虚焊的线路，若主板损坏严重，更换原厂主板，重新调试跳线、DIP开关参数。

结语：西门子数控系统卡开机画面硬件故障，60%由NCU/PCU单元、存储介质故障引发，少数为供电、连接及环境因素导致。遵循“先外部后内部、先简单后复杂”的排查流程，结合其机型特性和官方故障案例，重点关注指示灯状态和故障提示，可快速定位故障根源。
