西门子直流电源短路故障维修一键搞定：西门子直流电源（涵盖SITOP、SIMATIC等系列）是工业自动化控制系统中不可或缺的核心供电设备，广泛应用于机床、自动化流水线、电力控制、轨道交通等各类工业场景，为PLC、传感器、执行器等精密设备提供稳定、纯净的直流供电。短路故障是西门子直流电源最危险、最常见的硬件故障之一，表现为电源输出端、内部电路或外部负载出现短路，引发电源保护停机、熔断器熔断、设备烧毁甚至起火等严重后果，不仅导致生产中断，还可能造成重大经济损失和安全隐患。

一、西门子直流电源短路硬件故障原因深度分析

结合西门子直流电源的硬件结构及工业现场使用环境，短路故障的硬件原因可分为内部硬件故障和外部硬件故障两大类，其中内部整流模块、滤波模块、稳压模块故障，以及外部负载、输出线缆故障是最核心的原因，环境因素、操作不当则为重要诱发因素，具体分析如下：

（一）内部硬件故障（核心原因，占比65%以上）

内部硬件故障是指电源内部各模块、元件损坏导致的短路，多由元件老化、电压冲击、过热等因素引发，具体分为以下5种情况：

1. 整流桥短路（最常见内部短路原因，占比30%）：整流桥是交直流转换的核心，由四只二极管组成，长期工作在高电压、大电流环境下，易出现二极管击穿、短路故障。当某一只或多只二极管击穿短路时，会导致整流模块输出短路，进而引发电源内部整体短路，表现为熔断器熔断、电源外壳发热，严重时会烧毁整流桥及周边电路。故障原因主要包括：输入电压波动过大（如浪涌电压）、二极管老化（使用年限超过5年）、散热不良导致二极管过热击穿、静电冲击损坏二极管。

2. 滤波电容短路（占比15%）：滤波模块中的电解电容负责滤除脉动直流中的杂波，长期工作中，电容内部电解液会逐渐老化、干涸，或因电压过高、过热导致电容鼓包、漏液、短路。电容短路会导致滤波模块短路，进而引发电源输出短路，表现为电源输出电压为0V、熔断器熔断，同时可能伴随电容烧毁的焦糊味。这种故障多发生在高温、高湿环境，或电源长期高负荷运行的场景。

3. 稳压模块短路（占比10%）：稳压模块中的稳压芯片、调整管是稳定输出电压的核心元件，若稳压芯片击穿、调整管短路，会导致输出端直接短路，表现为电源输出电压异常（如为0V或远低于设定值）、电源发热严重、熔断器熔断。故障原因主要包括：输入电压过高、负载短路导致电流过大、稳压芯片老化、静电冲击损坏芯片。

4. 滤波电感短路（占比5%）：滤波电感线圈由漆包线缠绕而成，若线圈绝缘层破损、老化，会导致线圈之间短路，或线圈与铁芯短路，引发滤波模块短路，进而影响电源输出，表现为电源输出电压波动过大、发热严重，严重时会烧毁电感线圈及周边元件。这种故障多由电感长期过热、振动导致线圈磨损，或异物进入线圈引发短路。

5. 内部接线短路（占比5%）：电源内部的连接导线、接线端子若出现老化、破损、松动，会导致导线之间短路，或导线与电源外壳短路，引发内部短路。故障原因主要包括：电源长期振动导致接线松动、导线绝缘层老化破损、安装时接线错误、异物（如金属碎屑）进入电源内部导致导线短路。

（二）外部硬件故障（占比25%左右）

外部硬件故障是指电源外部的负载、连接线缆、接口等部件故障导致的短路，故障源头在电源外部，但会引发电源触发短路保护，表现为电源停机、熔断器熔断，具体分为以下3种情况：

1. 负载短路（最常见外部短路原因，占比15%）：与电源输出端连接的负载设备（如PLC、传感器、执行器）内部电路短路，会导致电源输出电流急剧增大，引发电源短路保护，表现为电源立即停机、输出电压为0V，若保护模块失效，会导致电源内部元件烧毁。常见负载短路原因包括：负载内部电路老化、元件击穿、接线错误、负载进水短路。

2. 输出线缆短路（占比7%）：电源输出端与负载之间的连接线缆（如电源线、信号线）若出现绝缘层破损、断裂，会导致线缆内部导线短路，或线缆与设备外壳、接地体短路，引发电源短路保护。故障原因主要包括：线缆长期磨损、拉扯导致绝缘层破损、线缆被硬物挤压、高温环境导致绝缘层老化、接线时线缆接头裸露短路。

3. 输出接口短路（占比3%）：电源输出端子、接线端子若出现氧化、松动、异物堵塞，会导致端子之间短路，或端子与电源外壳短路，引发短路故障。表现为电源开机后立即熔断熔断器、无法正常输出，故障原因主要包括：工业粉尘、油污、湿气进入端子，导致端子氧化短路；接线时端子松动，导致导线接触不良、短路；异物（如金属碎屑）掉入端子之间引发短路。

（三）诱发因素（占比10%左右）

除上述核心硬件故障外，环境因素、操作不当等诱发因素，会加速硬件老化、损坏，间接引发短路故障，具体包括：

1. 环境因素：长期处于高温（超过40℃）、高湿（相对湿度超过80%）环境，会导致电源内部元件老化、绝缘层损坏，加速整流桥、电容、导线等部件的损坏，诱发短路；工业现场的粉尘、油污进入电源内部，会导致元件接触不良、短路；强电磁干扰（如变频器、电机产生的干扰）会损坏稳压芯片、保护芯片，间接引发短路故障。

2. 操作不当：安装时接线错误（如输入输出接反、相线接错），会导致电源内部电路短路；维修时操作不当（如带电操作、焊接温度过高），会损坏内部元件，引发短路；频繁启停电源、负载突变，会导致电源内部电流、电压波动过大，加速元件老化，诱发短路；更换配件时，选用型号不符、质量不合格的元件（如熔断器规格不符、电容容量不匹配），会导致元件损坏，引发短路。

3. 设备老化：西门子直流电源的正常使用寿命为5-8年，若使用年限超过8年，内部元件（如整流桥、电容、稳压芯片）会严重老化，性能下降，易出现击穿、短路故障，尤其在高负荷、恶劣环境下，老化速度会加快，故障发生率显著升高。

二、西门子直流电源短路硬件故障维修方法（从安全到深度，分步操作）

西门子直流电源短路故障具有一定的危险性，维修时需严格遵循“安全第一、先排查后维修、先外部后内部、先易后难”的原则，避免带电操作、盲目拆机，防止故障扩大或引发安全事故。维修前需做好安全准备，再按步骤排查故障、实施维修，具体流程如下：

（一）维修前安全准备与工具准备

短路故障维修涉及高压电路，安全准备是重中之重，同时需准备合适的工具和配件，确保维修顺利进行。

1. 安全准备：维修前务必断开电源的所有输入输出连接（包括交流输入线、直流输出线、接地线），等待至少5分钟，让内部电容完全放电，避免触电或电路短路；佩戴绝缘手套、绝缘鞋、防静电手环，使用防静电工作垫，防止静电损坏内部精密芯片；在维修区域设置警示标识，禁止无关人员靠近，避免意外发生；若电源出现烧毁、焦糊味、冒烟等严重故障，禁止通电测试，直接进行拆机检测。

2. 工具准备：准备十字螺丝刀（No.1、No.2）、一字螺丝刀、万用表（数字式，支持电压、电流、通断检测）、钳形电流表、热风枪（焊接、拆焊，温度可调）、电烙铁、吸锡器、棉签、电子清洁剂（禁用酒精、腐蚀性溶剂）、软布、绝缘胶带、备用熔断器（匹配电源规格）、整流桥、滤波电容、稳压芯片等配件（根据西门子直流电源型号准备，如SITOP PSU100S、SITOP PSU300S系列），以及对应型号的使用手册、西门子专用调试软件（用于维修后参数校准）。

3. 故障记录：记录故障现象，包括短路发生时的场景（如是否刚启动电源、是否负载突变）、故障表现（如熔断器是否熔断、电源是否发热、有无焦糊味、输出电压是否为0V）、电源型号、序列号，为后续故障排查提供参考；若电源有故障代码（如SITOP系列的故障指示灯闪烁代码），需详细记录，便于快速定位故障原因。

（二）基础排查（无需拆机，快速排除外部故障）

基础排查主要针对外部故障，无需拆机，操作简单，可快速排除80%以上的外部短路故障，避免盲目拆机导致内部元件损坏，具体步骤如下：

1. 熔断器检查：查看电源输入侧、输出侧的熔断器是否熔断（熔断器玻璃管内金属丝断裂），若熔断器熔断，说明存在短路故障，需先更换同规格熔断器（禁止使用规格不符的熔断器，避免引发更严重故障），再进行后续排查；若更换后熔断器再次熔断，说明短路故障未排除，需进一步检测。

2. 外部负载排查：断开电源输出端与所有负载的连接，单独给电源通电，观察电源是否正常启动、输出电压是否稳定。若电源正常启动、输出电压正常，说明短路故障在外部负载或输出线缆，需逐一排查负载设备：将负载设备单独连接电源，通电测试，若某一负载连接后电源立即短路、熔断器熔断，说明该负载内部短路，需维修或更换负载；若所有负载单独连接均正常，说明负载无故障，需排查输出线缆。

3. 输出线缆排查：检查电源输出端与负载之间的连接线缆，查看线缆是否有破损、断裂、绝缘层脱落，接头是否松动、氧化、裸露；用万用表检测线缆的通断情况，若线缆内部短路（万用表显示电阻为0Ω），需更换同规格、同材质的线缆；若线缆接头松动、氧化，用电子清洁剂清洁接头，重新紧固，确保连接牢固，避免接触不良导致短路。

4. 输出接口排查：检查电源输出端子、接线端子，查看端子是否有氧化、松动、异物堵塞，端子之间是否有短路（用万用表检测端子之间电阻，若为0Ω，说明端子短路）；用棉签蘸取电子清洁剂，轻轻擦拭端子，去除氧化层和异物，紧固松动的端子，若端子损坏（如变形、断裂），需更换端子。

5. 输入电源排查：用万用表测量输入交流电压，确认电压是否稳定（如220V AC±10%），是否存在浪涌电压、电压过高或过低的情况；检查输入电源线是否有破损、松动，输入接口是否氧化、接触不良，更换破损的电源线，清洁输入接口，确保输入电源正常，避免输入电压异常导致内部元件短路。

6. 环境排查：检查电源安装环境，是否存在高温、高湿、粉尘过多、强电磁干扰等问题；若环境高温，调整安装位置，加装散热风扇，确保电源正常散热；若环境潮湿，加强通风，加装防潮装置；若存在强电磁干扰，将电源与干扰源（变频器、电机）保持100mm以上距离，避免输入输出线缆与动力线捆扎在一起，减少干扰影响。

7. 假性故障排查：断开所有外部连接，给电源通电，若电源正常启动、输出电压稳定，说明短路故障为假性故障（如负载临时短路、线缆接触不良），需检查负载设备的接线是否正确，线缆是否有破损，后续需加强设备巡检，避免故障复发；若电源仍无法正常启动、熔断器熔断，说明存在内部硬件短路，需拆机进行深度检测。

（三）深度检测与维修（需拆机，针对内部硬件故障）

若基础排查无法解决故障，说明存在内部硬件短路，需拆机进行深度检测与维修。拆机时需小心操作，避免拉扯导线、损坏内部元件，具体步骤如下：

第一步：拆机操作

1. 再次确认电源完全断电，拔掉所有输入输出连接线、接地线，确保内部电容完全放电（等待5分钟以上）；用十字螺丝刀拧下电源外壳的固定螺栓（不同型号螺栓位置不同，参考对应使用手册），螺栓拧动需遵循规定扭矩（如SITOP PSU100S系列规定扭矩0.3-0.5N•m），避免拧得过紧损坏螺栓或外壳，过松导致后续安装松动。

2. 轻轻撬开电源外壳，注意外壳与内部部件的连接卡扣，避免用力过猛折断卡扣；拆开后，先观察内部电路的外观，查看是否有明显的损坏痕迹，如元件烧毁、焦糊味、电容鼓包、漏液、导线破损、焊点虚焊等，重点观察整流桥、滤波电容、稳压模块等核心部件，初步判断短路故障点。

第二步：核心部件检测与维修（按故障概率排序）

结合内部硬件故障概率，优先检测整流桥、滤波电容、稳压模块，再检测滤波电感、内部接线，针对性进行维修或更换。

1. 整流桥检测与维修：整流桥是内部短路的高频故障点，重点检测：

（1）外观检测：观察整流桥表面是否有烧毁、发黑、裂纹，引脚是否氧化、虚焊；若有明显烧毁痕迹，说明整流桥已短路，需直接更换。

（2）万用表检测：用万用表的二极管档，测量整流桥四只二极管的正向、反向电阻，正常情况下，正向电阻较小（约几百Ω），反向电阻无穷大；若某一只二极管正向、反向电阻均为0Ω，说明该二极管击穿短路，需更换整个整流桥（整流桥为整体组件，无法单独更换二极管）。

（3）维修注意事项：更换整流桥时，需选择与电源型号完全匹配的整流桥（注意额定电压、额定电流规格）；焊接时，用热风枪（温度控制在260-300℃）快速拆焊，避免长时间加热导致周边元件损坏；焊接后，检查焊点是否牢固，无虚焊、脱焊，确保整流桥引脚与电路板连接良好；更换后，需检测整流桥输出的脉动直流电压，确认是否正常。

2. 滤波电容检测与维修：滤波电容短路是内部短路的常见原因，重点检测：

（1）外观检测：观察滤波电容是否有鼓包、漏液、外壳开裂，引脚是否氧化、虚焊；若电容鼓包、漏液，说明电容已损坏，需直接更换。

（2）万用表检测：用万用表的电容档，测量电容的容量，对比电容外壳标注的容量值，若测量容量远低于标注容量（如低于标注值的80%），或电容短路（万用表显示电阻为0Ω），需更换电容；同时检测电容的绝缘性能，避免电容漏电导致短路。

（3）维修注意事项：更换电容时，需选择与原电容规格完全一致的电容（注意容量、额定电压、极性，电容有正负极，不可接反）；焊接时，电烙铁温度控制在250℃左右，焊接时间不宜过长（不超过3秒），避免电容内部电解液受热损坏；安装后，确保电容固定牢固，引脚无松动，避免振动导致电容损坏。

3. 稳压模块检测与维修：稳压模块短路会导致输出端短路，重点检测：

（1）外观检测：观察稳压芯片、调整管表面是否有烧毁、发黑，引脚是否氧化、虚焊；若有明显烧毁痕迹，说明稳压模块已损坏，需进一步检测。

（2）万用表检测：用万用表测量稳压芯片的输入、输出电压，若输入电压正常，输出电压为0V或远低于设定值，且芯片发热严重，说明稳压芯片击穿短路；测量调整管的导通情况，若调整管短路（万用表显示电阻为0Ω），需更换调整管。

（3）维修注意事项：更换稳压芯片、调整管时，需选择与电源型号匹配的元件（注意额定电压、额定电流）；焊接时，用热风枪精准加热，避免损坏周边电路；更换后，需调整稳压模块的输出电压，确保输出电压符合设定值（参考使用手册，通过调节电位器实现）。

4. 滤波电感检测与维修：滤波电感短路概率较低，重点检测：

（1）外观检测：观察电感线圈是否有烧毁、发黑，线圈绝缘层是否破损，引脚是否虚焊；若线圈烧毁，需直接更换。

（2）万用表检测：用万用表的通断档，测量电感线圈的通断情况，若线圈短路（万用表显示电阻为0Ω），或线圈开路（电阻无穷大），需更换电感；同时检测线圈与铁芯之间的绝缘性能，避免绝缘不良导致短路。

（3）维修注意事项：更换电感时，需选择与原电感规格一致的电感（注意电感量、额定电流）；安装时，确保线圈固定牢固，避免振动导致线圈磨损、短路。

5. 内部接线与焊点检测与维修：内部接线、焊点短路易被忽视，重点检测：

（1）外观检测：查看内部连接导线是否有破损、绝缘层脱落，导线之间是否短路，接线端子是否松动、氧化；查看电路板上的焊点是否虚焊、脱焊、桥接（焊点之间短路）。

（2）维修操作：若导线破损、绝缘层脱落，需更换导线或用绝缘胶带包裹破损部位，避免短路；若接线端子松动、氧化，清洁端子后重新紧固；若焊点虚焊、脱焊，用电烙铁补焊；若焊点桥接，用吸锡器清除多余焊锡，避免短路。

第三步：保护模块检测与维修

保护模块故障会导致短路时无法及时切断电路，加剧设备损坏，需同步检测：

1. 用万用表检测保护芯片的引脚电压，对比使用手册中的标准电压值，若电压异常，说明保护芯片损坏，需更换；

2. 检查继电器的导通情况，若继电器短路或无法正常导通，需更换继电器；

3. 检测检测电阻（过流检测用），若电阻烧毁、短路，需更换同规格的检测电阻；

4. 维修后，测试保护模块的功能，确保短路时能快速切断电路，保护电源及负载。

（四）维修后测试与调试

内部硬件维修完成后，需进行全面测试与调试，确保短路故障彻底解决，电源能正常、稳定运行，具体步骤如下：

1. 组装测试：将所有部件重新组装，拧紧外壳螺栓，连接输入输出连接线、接地线，确保所有连接牢固，符合安装规范（如接线正确、螺栓扭矩达标、导线无破损）；检查内部是否有遗漏的工具、异物，避免通电后引发短路。

2. 空载测试：给电源通电，进行空载测试（不连接负载），观察电源是否正常启动，输出电压是否稳定在设定值，指示灯是否正常（如电源灯亮、无故障灯闪烁）；用万用表测量输出电压，确认电压波动在允许范围内（如±1%）；观察电源外壳温度，确保无异常发热、无焦糊味。

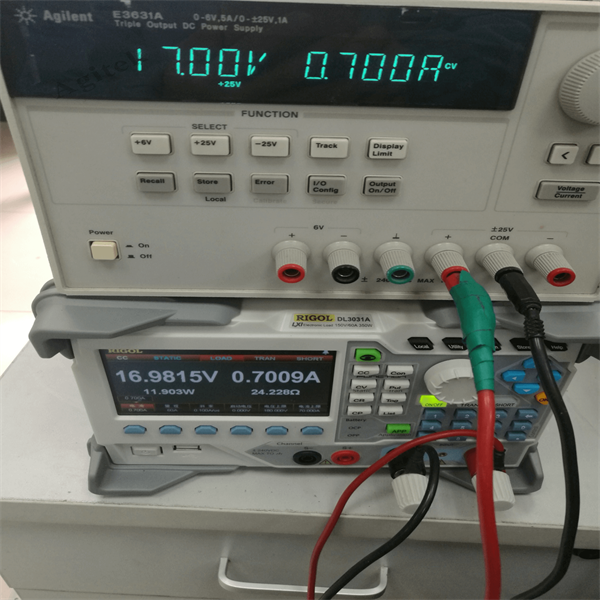

3. 负载测试：连接正常的负载设备（逐步增加负载，从空载到额定负载），测试电源的输出电流、电压，确认输出电流不超过额定值，电压稳定；观察负载设备是否正常工作，电源是否触发保护机制；若负载测试正常，说明维修成功。

4. 稳定性测试：让电源带额定负载连续运行2-4小时，模拟工业现场的工作环境（如正常负载、温度变化），观察电源的运行状态，检测输出电压、电流是否稳定，电源外壳温度是否正常，无异常发热、无故障报警；若连续运行稳定，说明故障彻底解决，电源可投入使用。

5. 参数校准：用西门子专用调试软件，校准电源的输出电压、电流、保护参数，确保参数符合使用要求；记录维修内容，包括故障原因、维修部位、更换的配件，便于后续设备维护和故障排查。

三、总结

西门子直流电源短路硬件故障，核心原因集中在内部整流桥、滤波电容、稳压模块损坏，以及外部负载、输出线缆短路，环境因素、操作不当、设备老化则为重要诱发因素。短路故障不仅会导致电源停机、设备损坏，还可能引发安全事故，因此维修时需严格遵循安全规范，按“基础排查-深度维修-测试调试”的流程，精准定位故障点，针对性进行维修或更换配件，确保故障彻底解决。

西门子直流电源作为工业自动化供电系统的核心，其稳定运行直接关系到生产效率和操作安全。掌握其短路故障的硬件原因与维修方法，做好日常维护，可最大限度减少故障停机时间，降低维护成本，为工业生产的顺利进行提供稳定、可靠的供电保障。
