SIEMENS西门子蝶阀密封面泄漏故障维修方法分享

SIEMENS西门子蝶阀密封面泄漏故障维修方法分享：蝶阀作为工业管道系统中关键的通断与调节设备，凭借结构紧凑、启闭迅速、流阻小等优势，在石油化工、水处理、电力能源等领域得到广泛应用。SIEMENS（西门子）蝶阀以其高精度制造工艺、可靠密封性能和智能化控制水平，成为诸多高端工业场景的首选设备。密封面作为蝶阀实现介质隔离的核心部位，其密封性能直接决定设备运行的安全性与稳定性。

一、西门子蝶阀密封面泄漏硬件故障原因分析

西门子蝶阀密封面泄漏的硬件故障根源可归纳为密封面本身损伤、关联部件故障、安装与装配偏差三大类，不同故障原因在不同工况下呈现的泄漏特征存在差异，具体分析如下：

（一）密封面本身损伤

密封面本身的物理损伤或性能衰减是导致泄漏的最直接原因，占比超过60%，主要表现为磨损、腐蚀、划伤及制造缺陷等。

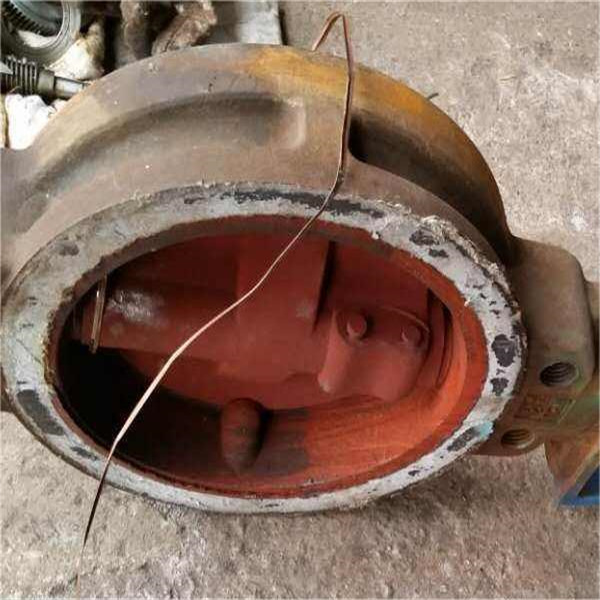

1. 磨损与冲刷损伤：介质流动过程中对密封面的持续冲刷的异物摩擦是磨损的主要诱因。对于含砂石、焊渣、铁锈等颗粒杂质的介质，在阀门启闭或调节过程中，颗粒会在密封面之间产生研磨作用，逐渐破坏密封面平整度，形成不规则划痕和凹陷，导致密封贴合间隙增大。在高压差工况下，介质流速急剧升高，会引发空化现象，气泡破裂产生的冲击力对密封面造成剧烈冲击，加速磨损进程，严重时3个月内即可出现明显泄漏。此外，软密封阀座的弹性体材质在长期挤压、摩擦下会出现老化、硬化、龟裂，失去弹性后无法填充密封间隙，硬密封面则可能因长期线接触压力导致金属疲劳磨损，密封性能逐步下降。

2. 腐蚀损伤：腐蚀问题与介质特性及密封面材质适配性直接相关。在化工、水处理等场景中，酸性、碱性、含氯离子等腐蚀性介质会对密封面产生化学侵蚀，软密封阀座的非金属材质可能出现溶胀、降解，硬密封金属材质则可能发生点蚀、晶间腐蚀，导致密封面出现坑洼、麻点，破坏密封完整性。例如，在氯离子含量700mg/L以上的水环境中，304、316不锈钢密封面易发生点蚀，而钢衬PTFE材质则能保持稳定性能。另外，高温工况会加速腐蚀反应，介质温度超过密封面材质耐受极限时，材质结构发生变化，腐蚀速率显著提升。

3. 制造与加工缺陷：部分泄漏源于密封面先天制造缺陷，如研磨精度不足导致表面平整度不达标、存在沙眼或麻点，硬密封面锥面加工偏差导致线接触不良，软密封阀座镶嵌不牢固存在松动间隙等。这类缺陷在设备初期运行时可能未显现泄漏，但在介质压力、温度循环作用下，缺陷会逐步扩大，最终引发明显泄漏。

（二）关联部件故障引发密封失效

阀杆、蝶板、填料等关联部件的硬件故障，会间接破坏密封面的配合精度，导致泄漏，这类故障易被误判为密封面本身问题。

1. 阀杆故障：阀杆作为蝶板的传动核心，其直线度、连接精度直接影响密封面贴合效果。安装不当、外力撞击或长期振动可能导致阀杆弯曲变形，使蝶板无法与阀座精准对中，密封面受力不均，局部出现间隙；阀杆与蝶板的连接部位（如顶心、销钉）磨损、松动，会导致关闭时蝶板歪斜、贴合不稳，产生泄漏间隙。此外，阀杆表面被杂质划伤后，会加剧填料磨损，介质沿阀杆渗透至密封面周边，进一步破坏密封环境。

2. 蝶板变形或损伤：蝶板边缘密封面若受到外力撞击、介质冲击或温度骤变影响，可能发生轻微变形，导致密封面与阀座无法全面贴合；蝶板表面的防腐涂层脱落、金属氧化锈蚀，也会间接影响密封性能，尤其在硬密封结构中，蝶板锥面变形会直接破坏线接触密封效果。

3. 填料与辅助密封部件老化：阀杆与填料函之间的填料（如聚四氟乙烯、石墨编织填料）长期使用后，会因老化、干涸失去弹性，无法有效抱紧阀杆，导致介质外漏，部分外漏介质会沿密封面边缘渗透，加剧密封面腐蚀。软密封蝶阀的O形圈、密封垫片等辅助密封件，在高温、腐蚀性介质环境下会加速老化、开裂，同样会破坏密封完整性。

（三）安装与装配偏差

安装过程中的硬件定位偏差、装配精度不足，会为密封面泄漏埋下隐患，这类故障在设备投运初期或检修后易出现。

1. 同轴度偏差：安装时蝶阀与管道同轴度调整不当，会导致阀门受力不均，密封面局部承受过大压力，长期运行后出现局部磨损、变形，同时介质流动方向偏移，加剧密封面冲刷。此外，管道支架安装不牢固，运行中管道下垂、振动，会持续破坏阀门与管道的同轴精度，进一步恶化密封性能。

2. 紧固螺栓受力不均：法兰连接时，若未采用对角线顺序均匀拧紧螺栓，会导致阀座密封面受力失衡，局部出现缝隙，介质易从缝隙处渗透，逐步扩大密封面损伤范围。螺栓紧固力矩过大或过小也会影响密封效果，过大可能导致阀座变形，过小则无法保证密封面贴合压力。

3. 装配清洁度不足：安装前未彻底清洗管道及阀体内腔，残留的焊渣、铁锈、砂石等杂质附着在密封面上，阀门启闭时杂质被挤压在密封面之间，形成划痕，同时阻碍密封面紧密贴合，直接引发泄漏。硬密封蝶阀装配时，密封面若沾染油污、灰尘，也会影响贴合精度，导致密封失效。

4. 安装方向错误：部分西门子蝶阀（尤其是偏心结构）有明确的介质流向要求，若安装时进出口方向颠倒，会破坏密封面的自密封效应，导致关闭压力不足，产生泄漏；倒装阀门会导致阀盖处杂物沉积，影响填料密封，间接加剧密封面泄漏风险。

二、西门子蝶阀密封面泄漏硬件故障维修方法

密封面泄漏维修需遵循“先诊断定位、再分阶处理、最后检验验证”的原则，结合故障原因、密封结构类型及损伤程度，选择针对性维修方案，维修过程中需严格控制精度，避免二次损伤。

（一）故障诊断与前期准备

维修前需精准定位泄漏点及故障根源，避免盲目拆卸。首先通过视觉观察、压力测试判断泄漏位置：密封面内漏表现为阀门关闭后介质持续流通，可通过上下游压力表差值变化验证；外漏则可直接观察密封面周边、法兰连接处是否有介质渗出。其次，结合工况参数（介质特性、温度、压力）、运行时长及检修记录，初步判断故障类型（磨损、腐蚀、装配偏差等），必要时拆卸阀门进行全面检查。

前期准备工作包括：关停相关管道系统，排空介质并进行泄压、置换，确保维修安全；准备适配的维修工具（研磨机、扭矩扳手、清洗剂、塞尺等）、备件（密封垫、填料、阀座、阀杆等），备件需选用西门子原厂配件，保证与设备型号匹配（如西门子VFW41、VFF41系列蝶阀需对应专用阀座）；清理维修现场，搭建临时支撑，避免拆卸过程中阀门受力变形。

（二）分类型维修操作

1. 密封面轻微损伤维修（划痕、磨损、杂质附着）

对于密封面无明显变形、仅存在轻微划痕、磨损或杂质附着的情况，可采用清洁、研磨方式修复，无需更换部件。

（1）清洁处理：先用高压气体吹扫密封面，去除表面浮尘、颗粒杂质；再选用适配清洗剂（金属密封面可用无水乙醇，软密封面可用中性清洗剂），搭配软布、毛刷擦拭，避免使用硬质工具划伤密封面；对于附着牢固的杂质，可采用木质刮刀轻轻剔除，确保密封面无油污、无残留杂质。

（2）研磨修复：金属硬密封面选用对应粒度的研磨膏（粗磨用800-1000目，精磨用2000目以上），搭配研磨盘，按照密封面锥度方向匀速研磨，施加压力均匀，避免局部过度研磨，研磨过程中多次用塞尺检测平整度，直至密封面光泽均匀、无划痕，贴合间隙≤0.02mm。软密封面轻微磨损可通过局部补胶修复（选用耐介质的弹性胶），修复后需静置固化至规定时间，再进行打磨平整。

2. 密封面严重损伤维修（腐蚀、变形、大面积磨损）

当密封面出现明显点蚀、坑洼、大面积磨损或变形时，需采用部件更换或堆焊修复方式处理。

（1）软密封阀座更换：软密封阀座因老化、腐蚀、开裂无法修复时，直接更换原厂阀座。拆卸时先松开阀座固定螺栓，取出旧阀座，清理阀座安装槽，去除残留胶层、杂质；将新阀座嵌入安装槽，确保贴合紧密、无松动，采用专用胶辅助固定，紧固螺栓时均匀受力，避免阀座变形；更换后检查阀座与蝶板的配合间隙，确保启闭顺畅、贴合严密。

（2）硬密封面堆焊修复：金属密封面出现深度腐蚀、磨损时，可采用堆焊工艺修复。选用与密封面材质匹配的焊材（如不锈钢密封面选用不锈钢焊条），对损伤部位进行堆焊，堆焊后通过车床、铣床加工至原设计尺寸，保证锥面精度，再进行精研磨、抛光处理，恢复线接触密封效果。若密封面变形严重、堆焊后无法保证精度，则需直接更换蝶板或阀座总成。

3. 关联部件故障维修

（1）阀杆维修：阀杆弯曲变形时，需采用校直工艺处理，校直后用百分表检测直线度，误差控制在0.01mm/m以内；阀杆表面划伤需打磨抛光，严重划伤时更换原厂阀杆；阀杆与蝶板连接部位磨损、松动，更换磨损的销钉、顶心，重新装配并紧固，确保连接间隙符合要求，蝶板启闭无歪斜。

（2）填料更换：填料老化、磨损导致外漏时，拆卸填料压盖，取出旧填料，清理填料函，按规定层数装入新填料（如聚四氟乙烯填料、石墨填料），填料接口需错开90°-120°，逐层压实，最后拧紧填料压盖，调整至阀杆启闭灵活且无介质渗漏。

（3）蝶板修复：蝶板轻微变形可通过冷校直方式修复，修复后检测密封面平整度；蝶板严重变形、腐蚀时，更换原厂蝶板，装配后需校验蝶板与阀座的配合精度，确保关闭时贴合均匀。

4. 安装与装配偏差校正

因安装偏差导致的泄漏，需重新调整安装精度，校正偏差。拆卸阀门，检查管道同轴度，调整管道支架，消除管道下垂、偏移问题，确保阀门安装后与管道同轴度误差≤0.05mm；重新安装阀门时，核对介质流向与阀体箭头标识一致，水平或垂直安装，避免倒装；法兰连接时，采用对角线顺序分步拧紧螺栓，使用扭矩扳手控制紧固力矩（按西门子设备手册规定值执行），确保受力均匀；安装后用塞尺检测密封面贴合间隙，无间隙后进行压力测试。

（三）维修后检验与测试

维修完成后需通过严格检验验证密封性能，避免投运后再次泄漏。强度试验时，试验压力为公称压力的1.5倍，持续保压不少于5min，检查阀体、密封面无渗漏、无变形；密封性能试验时，试验压力为公称压力的1.1倍，保压过程中密封面无介质渗出，符合GB 50243标准要求即为合格。

此外，还需进行启闭试验，检查阀门启闭灵活、无卡滞，蝶板与阀座贴合无异常声响，电动执行器（若配备）动作精准，反馈信号正常。

三、结语

西门子蝶阀密封面泄漏的硬件故障多与密封面损伤、关联部件失效、安装偏差相关，其核心在于密封面及配套部件的精度保持与性能稳定。维修过程中需精准定位故障根源，结合软、硬密封结构特点选择适配方案，严格遵循原厂技术规范，确保维修精度与备件质量。同时，通过优化工况适配、强化安装管理、定期维护保养等预防措施，可从源头降低故障发生率，保障阀门长期稳定运行。对于复杂工况下的严重泄漏故障，建议由具备西门子专项维修资质的人员处理，避免因维修不当造成设备二次损伤，确保工业管道系统的安全性与可靠性。
