西门子变频器一直报警故障维修省心省力

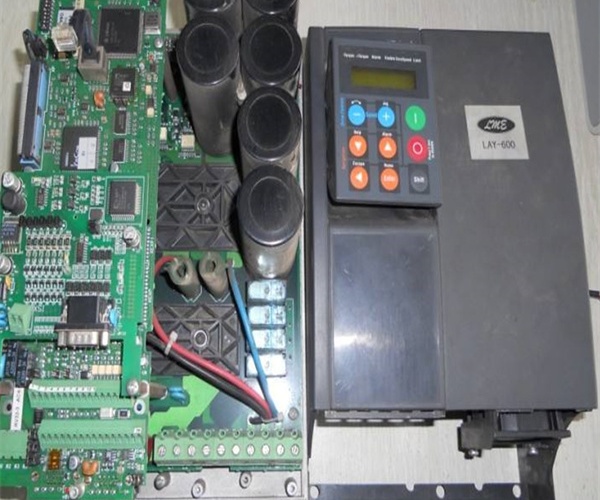

西门子变频器一直报警故障维修省心省力：在工业自动化控制系统中，西门子变频器作为实现电机调速、节能降耗的核心设备，其稳定运行直接关系到整条生产线的效率与安全。然而，在长期使用过程中，“一直报警” 的故障现象时有发生，不仅会导致设备停机，还可能引发连锁故障，造成严重的经济损失。

一、西门子变频器常见报警类型及故障原因

西门子变频器的报警系统通过面板指示灯、显示屏代码（如 F 系列故障代码、A 系列报警代码）传递故障信息，不同代码对应不同的故障类型。结合工业现场实际案例，以下为最常见的 6 类报警故障及深层原因分析。

（一）过电流报警（代码：F0001）

过电流报警是西门子变频器最频发的故障之一，当变频器检测到输出电流超过额定电流的 1.5-2 倍时，会立即触发保护机制。其核心原因可分为外部负载异常与变频器内部故障两类：

1. 外部负载问题

• 电机堵转或卡死：生产线上的机械传动部件（如齿轮箱、传送带）润滑不足、异物卡阻，导致电机无法正常转动，电流急剧升高。例如，食品加工线的输送带因原料堆积卡死，会使电机负载电流瞬间超过额定值 3 倍以上。
• 电机绕组短路或接地：长期高温、潮湿环境会导致电机绝缘层老化，绕组之间或绕组与机壳之间出现短路，形成大电流回路。用万用表测量电机绕组电阻，若阻值趋近于 0 或与接地端导通，即可确认故障。
• 负载突变：如机床加工时突然增加切削量、风机启动时遇到强气流冲击，负载转矩瞬间超过电机额定转矩，变频器为维持转速会自动增大输出电流，触发过流保护。

2. 变频器内部问题

• 功率模块损坏：IGBT（绝缘栅双极型晶体管）是变频器的核心部件，若电网电压波动过大、负载短路或模块散热不良，会导致 IGBT 击穿。此时变频器输出电流会出现明显畸变，用示波器测量输出端波形，可观察到不规则尖峰信号。
• 电流检测电路故障：变频器通过霍尔传感器检测输出电流，若传感器接线松动、元件老化或信号处理电路（如运算放大器）损坏，会导致检测值失真，误触发过流报警。例如，霍尔传感器供电电压下降（正常应为 ±15V），会使检测电流偏小，但部分情况下也会因信号漂移导致误报。

（二）过电压报警（代码：F0002）

过电压报警主要发生在变频器直流母线电压超过额定值（通常为 700V 左右，具体取决于型号）时，常见于发电类负载或制动过程中。故障原因可归纳为 3 点：

1. 电网电压异常升高

• 工业电网因雷击、变压器调压不当或大容量设备（如电弧炉）突然停机，会导致电压暂升。例如，车间附近的高压变压器出现励磁涌流，可能使 380V 电网电压瞬间升至 450V 以上，变频器整流后的直流母线电压随之超过阈值。
• 多台变频器同时启动：若多台大功率变频器在同一电网下同时整流启动，会产生谐波电流，导致电网电压波形畸变，叠加出高电压尖峰。

2. 制动单元或制动电阻故障

• 当电机处于制动状态（如电梯下行、机床急停）时，机械能转化为电能反馈至直流母线，若制动单元（用于控制制动电阻通断的模块）损坏或制动电阻开路，多余电能无法消耗，导致母线电压持续升高。例如，制动电阻因长期高温烧毁，外观会出现焦黑痕迹，用万用表测量其阻值会远超额定值（如 10Ω 电阻变为无穷大）。

3. 变频器参数设置错误

• 若将 “直流母线电压上限” 参数（如 P1240）设置过低，或 “制动单元使能” 参数（如 P1237）未激活，即使实际电压未超过安全值，也会触发过压报警。例如，某型号变频器默认母线电压上限为 760V，若误设为 650V，正常运行时也会频繁报警。

（三）欠电压报警（代码：F0003）

欠电压报警与过电压相反，当直流母线电压低于额定值的 70%（约 490V）时触发，主要原因集中在电网输入端和整流电路：

1. 电网输入电压过低

• 电网负荷过重：车间内同时运行多台大功率设备（如空压机、注塑机），导致线路压降增大，输入变频器的电压低于 340V（380V 电网的允许下限）。例如，某工厂在用电高峰期，380V 电网电压降至 320V，变频器整流后母线电压仅 450V，触发欠压保护。
• 输入线路故障：变频器输入电缆过长（超过 50 米）、线径过细（如 15kW 变频器用 4mm² 电缆，应为 6mm²），或接线端子松动、氧化，导致接触电阻增大，电压损耗加剧。用万用表测量变频器输入端 L1、L2、L3 电压，若与电网电压差值超过 10V，即可判断为线路问题。

2. 整流电路故障

• 整流桥损坏：变频器前端的整流桥由 6 个二极管组成，若其中 1-2 个二极管开路，整流后的直流电压会从全波整流变为半波整流，母线电压大幅下降。例如，整流桥中 1 个二极管开路，母线电压会从 700V 降至约 350V，同时伴有明显的电流波动。
• 输入滤波器故障：输入侧的 EMC 滤波器（用于抑制电磁干扰）若出现电容击穿、电感短路，会分流输入电流，导致整流桥输入电压降低。用万用表测量滤波器两端电压，若发现电压明显衰减，需进一步拆解检查元件。

（四）过热报警（代码：F0004/F0005）

过热报警分为 “变频器模块过热”（F0004）和 “环境温度过高”（F0005），核心是散热系统失效或热量产生过多：

1. 散热系统故障

• 冷却风扇损坏：变频器内置风扇（如 30kW 以上机型通常有 2-3 个风扇）因轴承磨损、线圈烧毁停止运转，热量无法排出。例如，风扇运行时出现异响，随后停转，用手触摸变频器外壳会感觉明显发烫（超过 60℃）。
• 散热片堵塞：车间内粉尘、油污较多时，散热片缝隙会被堵塞，散热面积减小。例如，纺织厂的变频器因棉絮堆积，散热片温度从正常的 40℃升至 55℃，触发过热保护。

2. 负载长期过载

• 电机实际负载超过额定负载的 110%，变频器长期处于满负荷运行状态，功率模块发热加剧。例如，水泵因管道堵塞导致流量减小，电机负载率升至 130%，变频器持续报警。

3. 环境温度超标

• 变频器安装环境温度超过额定范围（通常为 – 10℃~40℃），如靠近锅炉、烤箱等热源，或控制柜通风不良，导致变频器内部温度升高。例如，夏季车间温度达到 45℃，控制柜内无通风扇，变频器温度会超过 50℃。

（五）电机过载报警（代码：F0007）

电机过载报警是变频器通过检测电机电流和转矩，判断电机负载超过额定值时触发的保护，与 “过电流报警” 的区别在于：前者针对电机长期过载，后者针对瞬时大电流。故障原因包括：

1. 电机选型不当

• 电机额定功率小于实际负载需求，例如用 5.5kW 电机驱动 7.5kW 的风机，电机长期处于过载状态，电流持续超过额定值。

2. 机械传动故障

• 轴承损坏：电机或传动部件（如联轴器）的轴承磨损，摩擦力增大，电机转矩增加。用手转动电机轴，若感觉卡顿或有异响，可能是轴承故障。
• 皮带过紧：传送带、风机的皮带张紧度过大，电机需要克服更大的阻力，导致负载增加。

3. 变频器参数设置错误

• “电机额定电流”（P1300）、“电机额定功率”（P1302）等参数设置与实际电机不匹配，变频器按错误参数判断过载。例如，实际电机额定电流为 10A，误设为 8A，当电流达到 8A 时即触发报警。

（六）通讯故障报警（代码：F0820/F0821）

在工业总线控制系统（如 PROFIBUS、PROFINET）中，变频器与 PLC、触摸屏通讯中断时会触发此类报警，常见原因有：

1. 通讯线路故障

• 通讯电缆损坏：电缆因拖拽、挤压导致内部芯线断裂，或接头处氧化、松动。例如，PROFIBUS 电缆的屏蔽层接地不良，会受到电磁干扰，通讯信号丢失。
• 终端电阻故障：PROFIBUS 总线两端需接 120Ω 终端电阻，若电阻开路或阻值不符，会导致信号反射，通讯中断。用万用表测量总线两端电阻，若不为 120Ω，需检查终端电阻。

2. 通讯参数不匹配

• 变频器与 PLC 的 “通讯地址”（如 P2010）、“波特率”（如 P2011）、“校验方式”（如偶校验、奇校验）设置不一致，导致无法建立通讯。例如，PLC 通讯地址设为 1，变频器设为 2，两者无法识别对方信号。

3. 通讯模块故障

• 变频器的通讯卡（如 CP343-1）或 PLC 的通讯模块损坏，无法发送或接收信号。例如，通讯卡因雷击、电网浪涌损坏，指示灯从正常的绿色变为红色。

二、西门子变频器报警故障的专业维修方法

针对上述 6 类常见报警，维修需遵循 “先外部后内部、先机械后电气、先参数后硬件” 的原则，逐步排查故障点，避免盲目拆解导致二次损坏。以下为具体维修步骤和操作要点：

（一）过电流报警（F0001）维修步骤

1. 外部负载排查

• 断开变频器与电机的连接（拆除 U、V、W 接线），单独给电机通电（若电机允许直接启动），观察是否转动正常。若电机堵转，检查机械传动部件，清理异物、更换损坏的轴承或齿轮；若电机不转且有异响，用万用表测量绕组电阻，确认短路或接地后，拆解电机维修绕组。
• 若电机正常，连接变频器与电机，空载运行变频器，观察电流是否正常（应为电机额定电流的 20%-30%）。若空载电流正常，带负载运行时报警，需检查负载是否突变，如调整机床切削量、清理水泵管道。

2. 变频器内部排查

• 断电后，打开变频器外壳，检查功率模块（IGBT）外观，若发现模块炸裂、引脚发黑，需更换同型号模块（更换时注意涂抹导热硅脂，保证散热）。更换后，用万用表测量模块的导通性：正常情况下，IGBT 的集电极（C）与发射极（E）之间应为反向截止，栅极（G）与发射极（E）之间电阻约为 10kΩ。
• 检查电流检测电路：测量霍尔传感器的供电电压（±15V），若电压异常，检查供电电源；若电压正常，用示波器测量传感器输出信号，若信号无波动或失真，更换霍尔传感器。

（二）过电压报警（F0002）维修步骤

1. 电网电压检测

• 用万用表测量变频器输入端 L1、L2、L3 电压，记录电压波动情况（建议持续监测 1 小时）。若电网电压暂升频繁，需在变频器输入侧安装稳压电源或浪涌保护器；若多台变频器同时启动导致电压畸变，调整启动顺序，采用 “分时启动” 方式（如间隔 5 分钟启动一台）。

2. 制动系统维修

• 检查制动电阻：断开制动电阻与变频器的连接，用万用表测量阻值，若阻值无穷大或远超额定值，更换同规格制动电阻（注意电阻功率需匹配，如 10kW 变频器对应 50Ω/2kW 电阻）。
• 检查制动单元：给变频器通电，进入参数设置界面，激活制动单元（如设置 P1237=1），用示波器测量制动单元输出端电压，若制动时无电压输出，更换制动单元模块。

3. 参数重新设置

• 进入变频器参数菜单，核对 “直流母线电压上限”（P1240），按变频器型号调整至正确值（如 MM440 系列 380V 机型，P1240 默认设为 760V）；确认 “制动单元使能”（P1237）、“制动时间”（P1238）等参数是否激活，若未激活，按实际需求设置。

（三）欠电压报警（F0003）维修步骤

1. 电网与线路排查

• 测量电网电压，若电压过低，联系电力公司调整；若电压正常，检查变频器输入线路：测量输入端 L1、L2、L3 与电网接线端的电压差，若差值超过 10V，更换更粗的电缆（如 15kW 变频器用 6mm² 电缆），并紧固接线端子（用螺丝刀拧紧，避免氧化）。
• 检查输入线路是否有压降过大的情况，例如，电缆长度超过 50 米时，需计算电压损耗（公式：ΔU=I×R，R 为电缆电阻），若损耗超过 5%，需增加电缆截面积或缩短电缆长度。

2. 整流电路维修

• 断电后，测量整流桥二极管的导通性：用万用表的二极管档，正向测量二极管（红表笔接正极，黑表笔接负极），阻值应为 500-800Ω；反向测量阻值应为无穷大。若某二极管正反向阻值均为 0 或无穷大，更换整流桥。
• 检查输入滤波器：拆除滤波器，测量其电容容量（用电容表），若容量下降超过 20%，更换电容；检查电感是否短路，若电感线圈烧毁，更换滤波器。

（四）过热报警（F0004/F0005）维修步骤

1. 散热系统维修

• 检查冷却风扇：通电后观察风扇是否转动，若不转，用万用表测量风扇线圈电阻，若阻值无穷大，更换风扇；若风扇转动缓慢，清理风扇内部灰尘和油污，润滑轴承。
• 清理散热片：用压缩空气（压力不超过 0.5MPa）吹除散热片缝隙中的粉尘，若油污较多，用酒精擦拭散热片表面，确保散热通畅。

2. 负载与环境调整

• 测量电机负载率：用变频器面板查看 “实际负载率” 参数（如 P0640），若超过 110%，检查机械负载，如清理堵塞的管道、更换损坏的传动部件；若负载无法降低，更换更大功率的电机和变频器。
• 改善安装环境：将变频器远离热源，控制柜安装通风扇或空调，确保环境温度低于 40℃；若控制柜内变频器较多，安装散热风道，避免热量积聚。

（五）电机过载报警（F0007）维修步骤

1. 电机与机械检查

• 核对电机参数：查看电机铭牌，确认额定功率、电流与变频器设置的参数（P1300、P1302）是否一致，若不一致，重新设置参数。
• 检查机械传动：用手转动电机轴，若感觉阻力过大，拆解检查轴承，更换损坏的轴承；检查皮带张紧度，调整皮带轮间距，避免皮带过紧。

2. 负载测试与调整

• 空载运行电机：断开负载，单独运行电机，观察电流是否正常（应为额定电流的 20%-30%），若空载电流过大，可能是电机绕组故障，需维修电机。
• 带负载测试：逐步增加负载，记录电机电流变化，若电流随负载线性增加，且未超过额定值，说明负载正常；若电流突然增大，检查负载是否有卡阻、堵塞。
