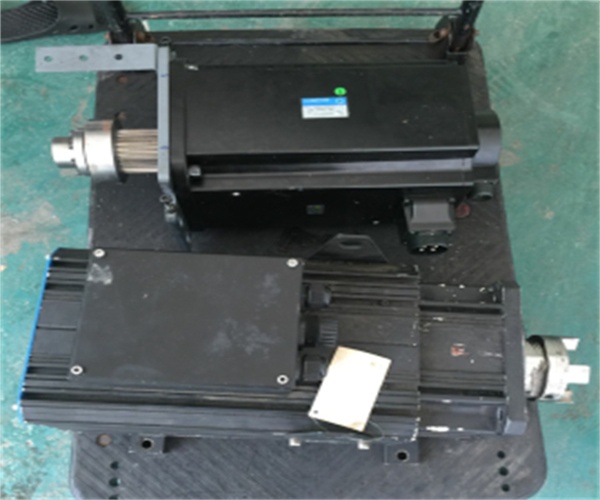

西门子伺服电机无法启动故障维修基础指南：西门子伺服电机作为工业自动化领域的核心执行部件，其稳定运行直接决定了生产设备的精度和效率。在实际应用中，”无法启动”是较为常见的故障表现，背后往往隐藏着复杂的硬件问题。本文将从电源系统、编码器、电机本体、驱动器四大核心模块入手，系统梳理故障成因，并提供标准化的诊断流程与维修方案，帮助技术人员快速定位问题、恢复设备运行。

一、电源系统故障分析与维修

电源是伺服电机运行的能量基础，电源系统故障会直接导致电机无法获得启动所需的电能。该模块故障主要集中在电网输入、内部供电电路及电源保护元件三个层面。

1.1 电网输入异常

电网电压波动或线路故障是引发电源问题的首要因素。西门子伺服电机通常要求输入电压稳定在额定值的±10%范围内（如380V电机允许电压范围为342V-418V），当电压低于下限或出现瞬间跌落时，驱动器会因欠压保护而锁死，电机无法启动。此外，输入线路的短路、断路或接触不良也会导致供电中断。

诊断方法：使用万用表交流电压档测量L1、L2、L3三相输入电压，记录电压值及波动情况；检查电源电缆接头是否氧化、松动，线路绝缘层是否破损。对于多轴系统，还需检测电源模块的总输入电流是否超过额定值。

维修措施：若电压波动超出允许范围，需加装稳压器或UPS不间断电源；更换破损的电源电缆，使用砂纸清理接头氧化层并重新紧固；对于线路短路故障，需排查短路点（常见于电缆中间接头或端子排），修复后更换损坏的熔断器（若已熔断）。

1.2 内部供电电路故障

电机内部的电源转换电路（如整流桥、稳压芯片）损坏会导致直流供电异常。例如，整流二极管反向击穿会造成交流侧短路，触发驱动器过流保护；稳压芯片失效则会使编码器等精密部件因供电不足而无法工作。

诊断方法：断开电机与驱动器的连接，拆除电机端盖，使用万用表二极管档检测整流桥的正向导通性和反向截止性；测量稳压芯片输出端电压（如编码器供电应为+5V±0.2V），判断是否符合设计要求。

维修措施：更换损坏的整流二极管或整流桥模块，注意选用与原型号参数一致的器件（如电流 rating、反向耐压值）；对于稳压芯片故障，需同时检查外围滤波电容是否鼓包漏液，一并更换以避免二次故障。

二、编码器故障分析与维修

编码器作为伺服系统的”眼睛”，负责反馈电机位置和速度信号，其故障会导致驱动器无法建立闭环控制，进而使电机无法启动。西门子伺服电机常用的编码器类型包括增量式（如1XP8001）和绝对值式（如1FK7系列配置的EnDat编码器），两者故障表现与诊断方法略有差异。

2.1 常见故障表现

编码器故障的典型症状包括：驱动器报”编码器信号丢失”（如S120驱动器报警F31110）、电机启动时抖动但不转动、回零后位置偏移等。绝对值编码器还可能因电池电量不足导致圈数记忆丢失，出现”位置初始化错误”。

2.2 分层诊断流程

第一步：解读驱动器报警信息。现代西门子驱动器会通过报警代码精确定位故障类型，例如F31110表示”编码器1信号丢失”，F31120表示”编码器1信号错误”。技术人员可通过驱动器面板或调试软件（如STARTER）读取报警详情，缩小排查范围。

第二步：检测供电与接线。使用万用表测量编码器供电引脚（+V与GND），5V编码器正常电压范围为4.8V-5.2V，24V编码器为23V-25V。若电压异常，需检查驱动器供电模块或编码器电缆；若电压正常，继续检查信号电缆的通断性，重点排查A/B/Z相及屏蔽层是否接触良好。

第三步：波形与通讯检测。对于增量式编码器，使用示波器测量A/B相信号，正常波形应为相位差90°的方波，旋转电机时信号应连续无畸变；对于绝对值编码器，通过STARTER软件读取EnDat/BiSS通讯数据，若无法建立通讯，可能是编码器内部电路损坏或电缆阻抗不匹配（需确保电缆特性阻抗为120Ω）。

第四步：机械检查与替换验证。检查编码器与电机轴的连接是否松动，码盘是否因振动而偏移；若上述检测均正常，可采用”替换法”，更换同型号编码器进行测试，若故障消失则确认原编码器损坏。

2.3 维修与更换要点

更换编码器时需注意：增量式编码器需对齐零点位置，可通过”手动找零”或使用专用校准工具；绝对值编码器更换后需重新进行参数设置（如EnDat接口地址），并检查电池安装是否到位。安装过程中需避免用力敲击编码器，防止码盘损坏。

三、电机本体故障分析与维修

电机本体故障主要涉及绕组、轴承、碳刷（针对有刷电机）等核心部件，这些部件的损坏会直接导致电机无法产生正常电磁转矩或机械卡滞。

3.1 绕组故障

绕组短路、断路或绝缘老化是常见问题。短路会导致电机启动电流急剧增大，触发驱动器过流保护（如F30837）；断路则使电机无法形成旋转磁场，表现为”通电无反应”。

诊断方法：使用绝缘电阻表测量绕组对地绝缘电阻，正常应大于10MΩ；用万用表电阻档测量三相绕组的直流电阻，偏差应小于5%，若某相电阻为0则为短路，无穷大则为断路。

维修措施：轻微匝间短路可通过局部绝缘修复；严重短路或断路则需重新绕制绕组，绕制时需严格遵循原绕组的匝数、线径和接线方式。绕制完成后需进行浸漆烘干处理，确保绝缘性能达标。

3.2 轴承故障

轴承磨损会导致电机转子卡滞，启动时出现”嗡嗡声”但转子不转动。西门子伺服电机常用的轴承型号包括6205、6306等，长期高速运行或润滑不良是导致轴承损坏的主要原因。

维修步骤：

1. 准备阶段：断电并拆除电机电源线、编码器线，记录端盖与机座的相对位置；准备拉马、加热设备、新轴承及润滑脂。
2. 拆卸过程：松开端盖螺栓，用橡胶锤轻敲端盖边缘使其分离；取出转子后，用拉马卸下旧轴承，若配合过紧可加热轴承内圈（80-100℃）后再拆卸。
3. 安装过程：清洁转子轴和轴承室，加热新轴承至80-100℃后迅速套入轴颈；在轴承内填充1/3-1/2容积的润滑脂（推荐使用西门子原厂润滑脂），安装转子和端盖时确保对齐原标记。
4. 调试验证：空载运行电机，监听是否有异常噪音，测量空载电流是否在正常范围（通常为额定电流的30%-50%）。

四、驱动器故障分析与维修

驱动器作为伺服系统的”大脑”，负责接收控制信号并驱动电机运行，其内部功率模块、控制电路的故障是电机无法启动的重要原因。西门子S120、V90等系列驱动器的故障模式具有一定共性。

4.1 功率模块故障

IGBT（绝缘栅双极型晶体管）是功率模块的核心元件，其损坏会导致电机无法获得驱动电压。常见损坏原因包括过电压、过电流、散热不良等，表现为驱动器报”过流”（F30837）、”功率单元故障”（F30001）等。

诊断方法：断开驱动器与电机的连接，使用万用表二极管档测量IGBT的C-E极、G-E极，正常情况下C-E极正向导通、反向截止，G-E极绝缘电阻无穷大。若测量结果异常，则IGBT已损坏。

维修措施：更换IGBT模块时需注意型号匹配（如英飞凌FF450R12ME4），同时检查驱动电路的光耦（如HCPL-3120）是否损坏，一并更换以防止再次烧毁。更换后需涂抹导热硅脂，确保散热良好。

4.2 控制电路故障

控制电路包括主板、CPU、采样电路等，其故障会导致驱动器无法解析控制信号。例如，电流传感器漂移会使驱动器误判过流，触发保护机制；主板电容鼓包会导致供电不稳定，驱动器频繁重启。

诊断方法：观察主板是否有明显损坏（如电容鼓包、芯片烧灼痕迹）；使用示波器测量电流传感器输出信号，判断是否存在漂移；通过调试软件读取驱动器内部参数，检查采样值是否与实际一致。

维修措施：更换鼓包的电解电容（注意电压和容量参数）；对于芯片级故障，若具备焊接条件可更换损坏芯片，否则需更换整块主板。更换主板后需重新加载电机参数，进行动态优化。

结语：西门子伺服电机无法启动的硬件故障排查需遵循”由简到繁、分层诊断”的原则，从电源、编码器、电机本体到驱动器逐步缩小范围。技术人员不仅要掌握具体的维修技巧，还需熟悉各部件的工作原理和交互关系，才能高效解决问题。通过本文的故障分析与维修方法，希望能为工业现场的设备维护提供实用参考，保障生产系统的稳定运行。
