西门子变频器OH过温故障维修策略分享：在工业自动化控制系统中，西门子变频器作为核心动力控制单元，其稳定运行直接关系到整条生产线的效率与安全。然而，OH过温故障作为变频器最常见的故障类型之一，常常导致设备停机、生产中断，甚至引发IGBT模块烧毁等严重后果。据工业设备运维数据统计，过热相关故障占变频器总故障率的35%以上，其中OH（Heatsink Over Temperature）故障占比高达60%。

一、OH过温故障的基础认知与危害

1.1 故障代码定义与保护机制

西门子变频器显示的”OH”或”Heatsink OvrTmp”故障代码，特指散热片或变频器内部核心部件温度超过安全阈值时触发的过热保护。根据西门子技术手册定义，不同系列变频器的过热保护阈值存在差异：G120系列为90-95℃，MM440系列为85-90℃，S120系列则为95-100℃。当温度传感器检测到温度达到阈值下限（通常为阈值的90%）时，变频器会首先发出预报警信号；若温度持续升高至阈值，将立即切断输出并锁定故障状态，以防止IGBT模块、整流桥等关键元件因过热而永久性损坏。

1.2 过热对变频器的连锁危害

过热是变频器性能劣化与寿命衰减的主要诱因，其危害呈现明显的连锁反应特征：

• 元器件寿命急剧缩减：电解电容器是对温度最敏感的元件之一，温度每升高10℃，其寿命将缩减50%。某汽车零部件工厂的案例显示，当G120变频器持续工作在75℃以上环境时，内部电容的平均无故障时间（MTBF）从设计的10万小时骤降至3万小时，导致每年更换频率增加3倍。
• 功率模块性能劣化：IGBT模块的导通压降随温度升高而线性增加，温度每升高1℃，导通压降增加0.5%，进而产生额外的功率损耗。在某注塑机应用中，MM440变频器在85℃时输出电流能力下降15%，直接导致合模压力不足，产品不良率从2%上升至12%。
• 安全隐患升级：长期过热会加速绝缘材料老化，当功率模块温度持续超过90℃时，绝缘老化速度加快10倍。2024年某化工厂的事故调查显示，变频器过热引燃周边电缆是导致车间火灾的直接原因。

二、OH过温故障的多维度成因分析

2.1 环境因素：外部散热条件恶化

环境因素是导致OH故障的最常见外部诱因，主要体现在三个方面：

1. 环境温度超标：西门子变频器的额定工作环境温度通常为-10℃至40℃，当环境温度超过40℃时，散热效率将呈指数级下降。在冶金、造纸等高温车间，若未采取有效的降温措施，夏季环境温度可达到55℃以上，直接导致变频器散热片温度突破保护阈值。
2. 粉尘与异物堵塞：在纺织、水泥等粉尘浓度较高的行业，车间粉尘浓度常超过5mg/m³，变频器散热孔和风扇叶片在一周内即可堆积60%以上的粉尘。某水泥厂案例显示，未加装防尘网的S120变频器运行三个月后，内部积灰使散热效率下降45%，散热片温度较初始值升高28℃。
3. 安装空间受限：部分现场为节省空间，将变频器与其他发热设备（如伺服电机、变压器）密集安装，导致局部环境形成”热岛效应”。根据西门子安装规范，变频器周围应保留至少10cm的通风空间，若实际安装间距不足5cm，散热效率将降低30%以上。

2.2 散热系统故障：内部冷却能力失效

变频器内部散热系统由散热片、冷却风扇、温度传感器及风道组成，任一环节故障均可能导致OH保护触发：

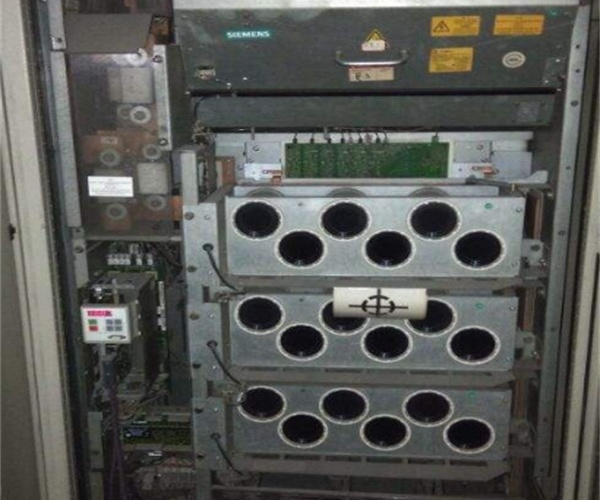

• 冷却风扇失效：风扇作为主动散热的核心部件，其故障率占散热系统故障的70%。常见故障包括轴承磨损（运行噪音增大）、线圈烧毁（风扇不转）、叶片断裂（风量不足）。以G120变频器常用的6SY7000-0AC38风扇为例，其平均寿命约2万小时，在粉尘环境下寿命可缩短至8000小时。
• 散热片设计缺陷：早期部分MM440变频器采用纯铝散热片（热传导系数237W/(m·K)），在大功率机型中散热能力不足。对比测试显示，环境温度40℃时，纯铝散热片的IGBT模块温度可达85℃，而采用铜铝复合散热片（热传导系数350W/(m·K)）的机型仅72℃。
• 温度传感器误报：西门子变频器通常采用PT100或NTC温度传感器监测散热片温度，若传感器接线松动或自身老化，可能产生温度检测偏差。某案例中，G120变频器因PT100传感器引线接触不良，导致实际温度65℃时显示92℃，误触发OH故障。

2.3 负载与参数因素：运行状态异常

变频器的负载特性与参数设置直接影响其发热强度，不当的运行方式是OH故障的重要诱因：

1. 长期过载运行：当电机实际负载超过变频器额定负载的110%时，变频器将进入过载保护状态，但部分用户为追求产量，通过修改参数屏蔽过载保护，导致IGBT模块长期满负荷甚至超负荷运行。以55kW变频器为例，满负荷运行时每小时产生825-1650W的热量，过载15%时发热量将增加40%。
2. 频繁启停与加减速：在起重、输送等工况中，变频器频繁启停和加减速会导致IGBT模块的开关损耗急剧增加。测试数据显示，每分钟启停3次的工况下，变频器的发热量是连续运行的1.8倍。
3. 参数设置不当：载波频率设置过高是常见的参数问题。载波频率每升高1kHz，IGBT的开关损耗增加5%-8%。某纺织厂将G120变频器的载波频率从4kHz调至8kHz以降低电机噪音，导致散热片温度升高12℃，最终触发OH故障。

2.4 内部元器件故障：硬件损坏导致异常发热

变频器内部元器件老化或损坏是OH故障的根本性原因，主要包括：

• IGBT模块损坏：IGBT模块是变频器的核心功率器件，若出现内部短路、开路或驱动电路故障，将产生巨大的功率损耗。某维修案例显示，6SL3224-0BF32-2UA0变频器因IGBT模块C-E极短路，通电后3秒内散热片温度即升至90℃，触发OH保护。
• 整流桥故障：整流桥二极管击穿或开路会导致直流母线电压波动，进而引起IGBT模块电流不均衡。MM440变频器若出现单相整流桥损坏，将导致三相电流偏差达30%，发热量增加25%。
• 电容老化：直流母线电容老化会导致电压纹波增大，使IGBT模块承受额外的电压应力。当电容容量衰减20%以上时，变频器的开关损耗将增加15%-20%，同时伴随明显的发热现象。

三、OH过温故障的系统化维修流程

3.1 安全规范与前期准备

变频器维修涉及高压电路，必须严格遵守安全操作规程：

维修前必须切断变频器主电源和控制电源，等待5-10分钟（确保直流母线电压降至安全值以下，通常低于50V）。使用万用表测量直流母线电压，确认无残留电压后方可进行操作。严禁在通电状态下拆卸变频器外壳或触摸内部元器件。

所需工具与备件包括：万用表（精度≥0.5级）、红外测温仪、示波器、压缩空气枪、绝缘手套、导热硅脂（导热系数≥3.0W/(m·K)）、备用风扇、IGBT模块、温度传感器等。

3.2 故障诊断四步法

第一步：环境与外观检查

首先测量变频器安装位置的环境温度（使用红外测温仪），确认是否超过40℃；检查散热孔、风扇叶片是否有粉尘堵塞，散热片表面是否积灰；观察变频器外壳是否有鼓包、变色等异常现象，风扇运行是否正常（有无异响或停转）。

第二步：参数与运行数据分析

通过西门子操作面板或STARTER软件读取变频器历史故障记录，重点查看故障发生时的环境温度、输出电流、负载率、载波频率等参数。若负载率持续超过100%，需检查电机实际负载；若载波频率过高（超过6kHz），应适当降低。

第三步：电气性能检测

断电状态下进行以下检测：

1. 绝缘电阻测试：使用500V兆欧表测量输入端子R、S、T与接地端PE之间的绝缘电阻，应≥5MΩ；测量输出端子U、V、W与PE之间的绝缘电阻，应≥1MΩ。
2. IGBT模块检测：用万用表二极管档测量IGBT模块各极间的正向压降，正常情况下，C-E极正向压降约0.7V，反向为无穷大；G-E极电阻应≥10kΩ。
3. 温度传感器检测：测量PT100传感器的电阻值，25℃时标准电阻为100Ω，50℃时为119.4Ω，若偏差超过±5%，需更换传感器。

第四步：负载与机械检查

检查电机与负载的连接情况，确认是否存在机械卡堵（如轴承损坏、联轴器偏移）；测量电机绕组绝缘电阻和三相直流电阻，排除电机故障导致的变频器过载；检查传动机构（如减速器、传送带）是否运行正常。

3.3 针对性维修方案

方案1：散热系统修复

若为风扇故障，需更换同型号风扇（如G120变频器更换6SY7000-0AC38风扇），安装前清理风扇支架积灰；若散热片堵塞，用压缩空气枪（压力≤0.3MPa）从内向外清理散热片，必要时拆卸散热片进行水洗；若散热效率不足，可加装辅助散热风扇或更换铜铝复合散热片。

方案2：元器件更换

更换IGBT模块时，需注意：①使用扭矩扳手按照规定扭矩紧固螺丝（通常为4-6N·m）；②涂抹导热硅脂时，厚度控制在0.1-0.15mm，确保均匀覆盖；③更换后需检查驱动电路电压（通常为±15V）。更换直流母线电容时，应选择同规格（电压、容量、耐温等级）的产品，且需同时更换所有电容以保证性能一致。

方案3：参数优化设置

根据工况调整以下参数：①载波频率：一般设置为4-6kHz，在满足电机噪音要求的前提下尽量降低；②过载保护等级：恢复出厂默认设置，禁止屏蔽过载保护；③加减速时间：根据负载特性延长加减速时间，减少电流冲击；④休眠功能：在间歇运行工况下启用休眠功能，降低待机功耗。

四、结论

西门子变频器OH过温故障的处理需要遵循”诊断-维修-预防”的系统化思路，既要准确识别环境、散热、负载、元器件等多方面的诱因，采取针对性的维修措施，又要建立长效的预防性维护机制，从根本上降低故障发生率。通过环境改造、参数优化、智能化监测等综合手段，可使变频器过热故障率下降62%以上，显著提升设备运行稳定性和企业生产效率。工程技术人员应深入理解变频器的散热机理，不断积累维修经验，为工业自动化系统的可靠运行提供有力保障。
