西门子触摸屏对比度低故障维修方法详解：西门子触摸屏作为工业自动化领域中人机交互的核心设备，广泛应用于机床、生产线、智能仓储等场景。其对比度直接影响显示效果，若出现对比度低的故障，会导致操作人员无法清晰读取界面信息，进而影响生产效率甚至引发安全隐患。

第一章 西门子触摸屏对比度低故障原因深度剖析

1.1 硬件故障因素

1.1.1 背光模块损坏

背光模块是触摸屏显示的核心光源部件，由背光板、灯管（或LED灯珠）、驱动电路组成。西门子触摸屏常用的背光类型包括CCFL（冷阴极荧光灯管）和LED（发光二极管）。对于CCFL背光的触摸屏，灯管老化是导致对比度下降的主要原因——灯管使用时间超过20000小时后，会出现发光效率降低、亮度衰减的情况，表现为屏幕整体灰暗。而LED背光触摸屏若出现个别灯珠损坏，会导致局部区域亮度不足，形成“暗斑”，进而影响整体对比度。此外，背光驱动电路中的电容鼓包、电阻烧毁等故障，会导致背光模块供电不稳定，出现亮度忽明忽暗或持续偏低的现象。

1.1.2 液晶屏体故障

液晶屏体是实现图像显示的核心部件，其内部的液晶分子排列状态直接影响对比度。若液晶屏体受到物理撞击或长期高温烘烤，可能导致液晶分子偏转能力下降，出现“残影”或对比度不均匀。此外，液晶屏的偏光片老化也是常见问题——偏光片负责将自然光转化为线偏振光，若其透光率下降，会导致屏幕亮度降低，对比度随之变差。对于部分老旧型号的西门子触摸屏（如TP170A），液晶屏体本身的寿命到期后，也会出现对比度不可逆下降的情况。

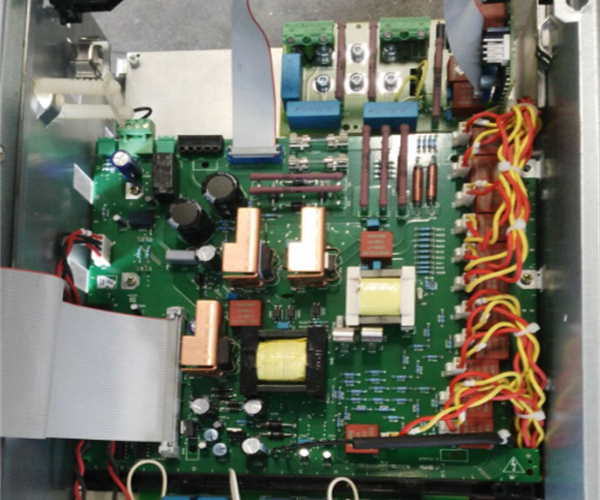

1.1.3 驱动板故障

驱动板（又称主板）是触摸屏的“大脑”，负责接收并处理来自CPU的显示信号，并控制背光模块和液晶屏体的工作状态。驱动板上的显示芯片（如TFT驱动芯片）损坏或虚焊，会导致显示信号传输异常，出现对比度低、颜色失真等问题。此外，驱动板上的供电电路故障（如DC-DC转换器输出电压偏低），会导致液晶屏体和背光模块无法获得足额电压，进而影响显示效果。例如，某工厂使用的西门子KTP1200触摸屏，因驱动板上的3.3V供电电容失效，导致屏幕对比度持续下降，更换电容后故障解决。

1.1.4 连接线接触不良

触摸屏内部的连接线包括液晶屏与驱动板之间的排线、背光模块与驱动板之间的电源线和信号线。若排线因振动、高温等因素出现接触不良或氧化，会导致显示信号传输中断或衰减，表现为对比度低、屏幕闪烁等故障。例如，在机床设备上使用的西门子MP277触摸屏，因设备长期振动，导致液晶屏排线松动，出现屏幕左侧对比度明显低于右侧的现象，重新插拔并固定排线后故障排除。此外，连接线的绝缘层破损导致短路，也可能影响供电稳定性，间接导致对比度问题。

1.2 软件设置因素

1.2.1 对比度参数设置不当

西门子触摸屏的操作系统（如WinCC Flexible、TIA Portal）提供了对比度调节功能，操作人员可通过触摸屏面板或组态软件进行参数设置。若参数被误操作调整至过低值，会直接导致屏幕对比度下降。例如，某操作人员在调试过程中误将KTP700触摸屏的对比度从“80%”调至“30%”，导致屏幕显示灰暗，恢复默认参数后问题解决。此外，部分触摸屏支持“节能模式”，开启后会自动降低背光亮度和对比度，若节能模式设置不合理（如触发时间过短），也会出现对比度低的现象。

1.2.2 固件版本兼容性问题

触摸屏的固件（Firmware）是控制硬件工作的底层程序，若固件版本过旧或与组态软件版本不兼容，可能导致显示驱动程序异常，进而影响对比度调节功能。例如，西门子TP900触摸屏在升级WinCC Flexible至V15版本后，因固件版本仍为V2.0，出现对比度无法调节的故障，将固件升级至V3.2后，对比度调节功能恢复正常。此外，固件损坏（如升级过程中突然断电）也可能导致显示参数紊乱，表现为对比度低。

1.2.3 组态软件显示设置错误

在使用TIA Portal或WinCC Flexible进行触摸屏组态时，若显示界面的颜色方案、字体亮度等参数设置不合理，也会造成“对比度低”的视觉效果。例如，将界面背景色设置为浅灰色，文字颜色设置为淡蓝色，两者对比度差值过小，即使触摸屏硬件对比度正常，也会出现文字模糊的现象。此外，组态软件中的“显示模式”设置错误（如误设为“夜间模式”），会自动降低屏幕整体亮度和对比度。

1.3 环境因素

1.3.1 环境光照过强

工业现场若存在强光直射（如阳光通过窗户直射触摸屏、车间内强光灯照射），会导致屏幕显示的“有效亮度”相对降低，进而表现为对比度下降。这是因为强光会在屏幕表面产生反射，干扰人眼对屏幕内容的识别，即使触摸屏本身的对比度参数正常，也会出现“看不清楚”的情况。例如，某光伏车间的西门子MP377触摸屏因安装位置靠近天窗，正午阳光直射时对比度明显下降，加装遮光罩后问题得到缓解。

1.3.2 环境温度异常

西门子触摸屏的正常工作温度范围一般为0℃~50℃，若环境温度过高（如靠近热源设备、通风不良），会导致液晶屏体的液晶分子运动速度加快，偏转稳定性下降，进而影响对比度；同时，高温还会加速背光模块的老化，降低发光效率。若环境温度过低（如冬季未供暖的车间），液晶分子运动速度减慢，会导致屏幕响应速度变慢，同时对比度也会有所下降。例如，某冷库使用的西门子KTP600触摸屏，在冬季温度降至-5℃时，屏幕对比度明显降低，开启加热装置使环境温度回升至10℃后，显示恢复正常。

1.3.3 湿度与粉尘影响

高湿度环境会导致触摸屏内部元器件受潮，如背光驱动电路的电路板出现腐蚀、短路，影响供电稳定性；同时，湿度还会降低液晶屏体的透光率，导致对比度下降。而工业现场的粉尘若进入触摸屏内部，会附着在背光板和液晶屏表面，阻碍光线传播，表现为屏幕灰暗。例如，某水泥车间的西门子TP1500触摸屏因长期未清理，内部积累大量粉尘，导致对比度持续下降，拆机清理粉尘后，显示效果明显改善。

第二章 西门子触摸屏对比度低故障维修方法

2.1 维修前准备工作

2.1.1 工具与备件准备

维修前需准备以下工具和备件：螺丝刀套装（包括十字、一字螺丝刀，用于拆卸触摸屏外壳）；万用表（用于检测电压、电阻等电气参数）；示波器（用于检测驱动板输出的信号波形）；热风枪（用于拆卸和焊接芯片、排线）；替换备件（如背光模块、液晶屏体、驱动板、排线、电容、电阻等）；清洁工具（如无尘布、异丙醇、压缩空气罐）。此外，还需准备触摸屏的技术手册（如硬件手册、固件升级指南），以便查阅电路原理图和参数规格。

2.1.2 安全注意事项

维修过程中需严格遵守安全规范：首先，必须断开触摸屏的电源，避免带电操作导致触电或元器件损坏；其次，拆卸触摸屏外壳时，需轻拿轻放，避免用力过猛损坏内部部件；对于液晶屏体等易碎部件，需采取防静电措施（如佩戴防静电手环）；焊接操作时，需控制热风枪温度（一般为300℃~350℃），避免高温损坏周边元器件；维修完成后，需进行绝缘测试，确保设备无短路风险后再通电试运行。

2.2 故障诊断流程

2.2.1 初步排查（软件与环境检查）

故障诊断应遵循“先软后硬、先简后繁”的原则。首先进行软件与环境检查：①调节对比度参数，通过触摸屏面板的“设置”菜单或组态软件，将对比度调至最大值，观察屏幕显示是否改善；②检查节能模式设置，关闭节能模式或调整触发时间，排除节能模式导致的对比度下降；③检查组态软件显示设置，修改界面颜色方案，增大文字与背景的对比度；④检查环境因素，移除强光直射源、加装遮光罩，调整环境温度至正常范围，清理屏幕表面粉尘；⑤升级固件版本，通过TIA Portal或西门子官方软件，将触摸屏固件升级至与组态软件兼容的最新版本。若经过以上步骤后故障仍未解决，则需进行硬件故障排查。

2.2.2 硬件故障检测

硬件故障检测需逐步拆解触摸屏，具体步骤如下：①拆卸外壳，使用螺丝刀卸下触摸屏四周的固定螺丝，打开外壳，注意避免损坏内部排线；②检查连接线，拔下液晶屏排线和背光模块连接线，观察排线是否有氧化、破损现象，用无尘布蘸异丙醇清洁排线接口，重新插拔并固定；③检测背光模块，断开背光模块与驱动板的连接，使用万用表测量驱动板输出的背光供电电压（如LED背光一般为12V或24V），若电压异常（过高或过低），则驱动板存在故障；若电压正常，更换备用背光模块，观察屏幕亮度是否恢复，以判断原背光模块是否损坏；④检测液晶屏体，将备用液晶屏体连接至驱动板，若显示正常，则原液晶屏体存在故障；若仍异常，则需进一步检测驱动板；⑤检测驱动板，使用示波器检测驱动板上显示芯片的输出信号波形，若波形异常，检查芯片是否虚焊或损坏，同时测量驱动板的供电电压（如3.3V、5V、12V），检查供电电容、电阻是否完好。

2.3 具体维修方法

2.3.1 背光模块维修与更换

若背光模块损坏，需根据损坏类型进行维修或更换：①CCFL灯管老化，需拆卸背光板，取下旧灯管，更换同型号的CCFL灯管（注意灯管长度、直径需与原灯管一致），更换后需重新安装背光板，确保灯管固定牢固；②LED灯珠损坏，对于贴片式LED灯珠，可使用热风枪将损坏的灯珠吹下，焊接同型号的新灯珠（注意灯珠的正负极方向）；若灯珠损坏较多，建议直接更换整个LED背光板；③背光驱动电路故障，检测驱动电路中的电容、电阻、驱动芯片，若电容鼓包，更换同容量、同耐压值的电容；若电阻烧毁，更换同阻值的电阻；若驱动芯片损坏，更换同型号的芯片（如MP3389、OZ9928等）。更换背光模块后，需通电测试，确保屏幕亮度均匀、无闪烁。

2.3.2 液晶屏体维修与更换

液晶屏体故障一般需进行更换，具体步骤如下：①拆卸液晶屏体，断开液晶屏与驱动板的排线，卸下液晶屏的固定螺丝，小心取下液晶屏体（注意液晶屏表面的保护膜，避免刮伤）；②选购替换液晶屏，需确保新液晶屏的型号、尺寸、分辨率与原液晶屏一致（如西门子TP177B触摸屏的液晶屏型号为AA050MC01）；③安装新液晶屏，将新液晶屏固定在外壳上，连接排线至驱动板，确保排线接触良好；④通电测试，检查屏幕显示是否清晰、对比度是否正常，有无残影、暗斑等现象。需要注意的是，液晶屏体属于精密部件，更换时需轻拿轻放，避免挤压、撞击。

2.3.3 驱动板维修与更换

驱动板故障的维修难度较大，需具备一定的电路维修经验：①检测供电电路，使用万用表测量驱动板的输入电压和各输出电压，若输出电压偏低，检查DC-DC转换器、稳压管是否损坏，更换损坏的元器件；②检测显示芯片，使用示波器观察芯片的输入、输出信号波形，若波形异常，检查芯片是否虚焊，可使用热风枪对芯片进行补焊；若补焊后仍异常，更换同型号的显示芯片；③更换驱动板，若驱动板损坏严重（如电路板烧毁、芯片无法更换），需更换同型号的驱动板，更换后需重新烧录固件和组态程序，确保驱动板与触摸屏其他部件兼容。

2.3.4 连接线维修与更换

连接线接触不良或损坏时，需进行以下处理：①清洁接口，用压缩空气罐吹去排线接口内的粉尘，用无尘布蘸异丙醇擦拭接口引脚，去除氧化层；②修复破损排线，若排线绝缘层破损但铜箔未断裂，可使用绝缘胶带包裹破损处；若铜箔断裂，需使用导线焊接连接，或直接更换新排线；③固定排线，重新插拔排线后，使用扎带或胶带将排线固定牢固，避免因振动导致排线再次松动。更换连接线后，需通电测试，确保屏幕显示稳定。

2.4 维修后测试与校准

维修完成后，需进行全面的测试与校准：①通电测试，接通触摸屏电源，观察屏幕显示是否清晰、对比度是否正常，有无闪烁、残影等现象；②功能测试，操作触摸屏的各个按钮、菜单，检查触摸灵敏度、显示响应速度是否正常；③对比度校准，通过组态软件或触摸屏设置菜单，将对比度调节至最佳状态（一般为70%~80%），确保在不同环境光照下都能清晰显示；④稳定性测试，连续运行触摸屏24小时，监测屏幕显示是否稳定，无对比度波动现象。若测试过程中出现异常，需重新排查故障原因，直至问题彻底解决。

第三章 总结与展望

西门子触摸屏对比度低故障的原因复杂多样，涉及硬件、软件、环境等多个方面。维修时需遵循“先软后硬、先简后繁”的原则，通过逐步排查确定故障点，再采取针对性的维修措施。日常的维护保养和环境控制是预防此类故障的关键，可有效延长触摸屏的使用寿命，提升设备运行稳定性。

随着工业自动化技术的发展，西门子触摸屏正朝着高分辨率、高亮度、智能化的方向发展，未来触摸屏的显示技术将更加先进，对比度调节功能也将更加智能（如自动适应环境光照的动态对比度调节）。技术人员需不断学习新的技术知识，掌握新型触摸屏的维修方法，以应对日益复杂的故障问题，为工业生产的稳定运行提供有力保障。
