西门子数控系统上电花屏故障维修一键搞定：西门子数控系统作为工业制造领域的核心控制设备，其稳定运行直接关系到生产效率与产品质量。上电花屏是数控系统常见的硬件故障之一，表现为屏幕显示紊乱、出现彩色条纹、雪花噪点、画面抖动或局部黑屏等现象，严重时甚至无法进入系统界面。此类故障不仅影响操作人员对设备状态的判断，还可能导致加工过程中断，造成经济损失。

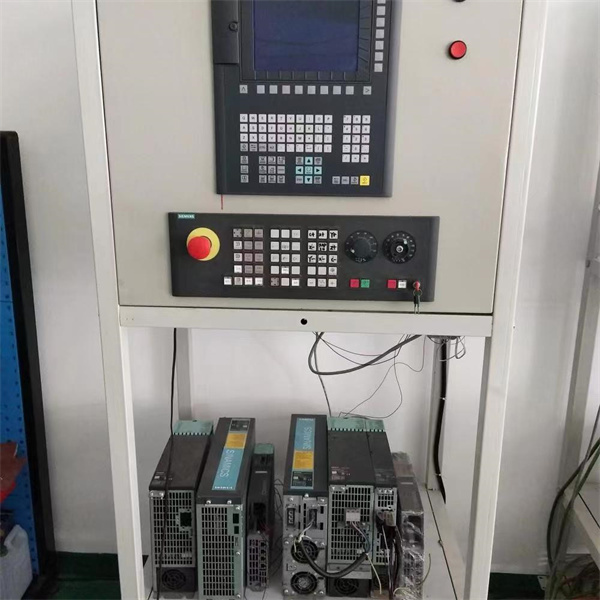

第一章 上电花屏硬件故障原因深度分析

西门子数控系统的硬件结构复杂，涉及电源模块、主板、显示单元、连接部件等多个环节，任一环节出现问题都可能导致上电花屏。以下从核心硬件部件出发，逐一分析故障原因：

1.1 电源模块故障

电源模块是数控系统的“动力源泉”，负责为各硬件部件提供稳定的直流电压（如5V、12V、24V）。当电源模块出现故障时，输出电压不稳定或纹波过大，会直接影响显示单元的正常工作，导致花屏。具体原因包括：

• 电容鼓包或漏液：电源模块内部的电解电容长期工作在高温环境下，容易出现电解液干涸、鼓包或漏液现象，导致滤波性能下降，输出电压纹波增大。例如，西门子6SN1145系列电源模块中，负责5V输出滤波的电容鼓包后，会使供给显示驱动板的电压波动，引发屏幕雪花噪点。
• 功率管损坏：电源模块中的功率开关管（如MOSFET）因过流、过压或散热不良而烧毁，会导致输出电压骤降或不稳定。例如，当系统负载突然增大时，功率管可能因瞬时电流过大而击穿，使显示单元供电不足，出现画面抖动或花屏。
• 电压调节电路故障：电源模块内部的电压反馈调节电路（如TL431基准源、光耦元件）损坏，会导致输出电压失控。例如，光耦元件老化失效后，无法准确反馈输出电压，使电源模块输出电压偏高或偏低，超出显示单元的工作电压范围，引发花屏。

1.2 显示单元故障

显示单元包括液晶屏、显示驱动板和背光灯组件，是直接呈现画面的核心部件，其故障是导致花屏的最直接原因：

• 液晶屏面板损坏：液晶屏内部的像素驱动电路（如T-CON板）故障或面板排线断裂，会导致像素无法正常点亮或显示异常。例如，西门子828D系统的液晶屏若受到外力撞击，可能导致面板内部的ITO导电层断裂，出现固定的彩色亮线或局部黑屏。
• 显示驱动板故障：驱动板上的主芯片（如驱动IC、FPGA）损坏或虚焊，会导致信号处理异常。例如，驱动板上的LVDS信号转换芯片因高温老化失效后，无法将主板传输的数字信号转换为液晶屏可识别的驱动信号，导致屏幕显示紊乱。
• 背光灯组件故障：虽然背光灯本身不直接影响画面内容，但背光灯管或LED灯条老化、驱动电路故障，可能导致屏幕亮度不均匀，间接表现为“花屏”假象。例如，背光灯管一端发黑老化后，对应区域屏幕亮度降低，与其他区域形成明显反差，易被误判为花屏。

1.3 主板与核心芯片故障

主板是数控系统的“大脑”，负责数据处理与信号传输，主板上的核心芯片（如CPU、北桥芯片、显存芯片）故障会导致显示信号生成或传输异常，引发花屏：

• 显存芯片故障：西门子数控系统的显存芯片用于暂存显示数据，若显存芯片虚焊、损坏或散热不良，会导致显示数据读取错误。例如，840D系统主板上的DDR3显存芯片因高温出现引脚虚焊，会使屏幕出现随机的噪点或画面撕裂现象。
• 北桥芯片故障：北桥芯片负责协调CPU与内存、显卡之间的数据传输，其故障会导致显示信号传输中断或紊乱。例如，北桥芯片因散热风扇停转而过热损坏后，无法将CPU处理的显示数据传输至显示驱动板，导致屏幕花屏或无显示。
• 主板线路损坏：主板上的显示信号线路（如LVDS排线接口、VGA信号线路）因腐蚀、氧化或物理损伤而断路，会导致信号传输中断。例如，主板上的LVDS接口引脚因环境湿度大而氧化生锈，会造成接触不良，使屏幕出现间歇性花屏。

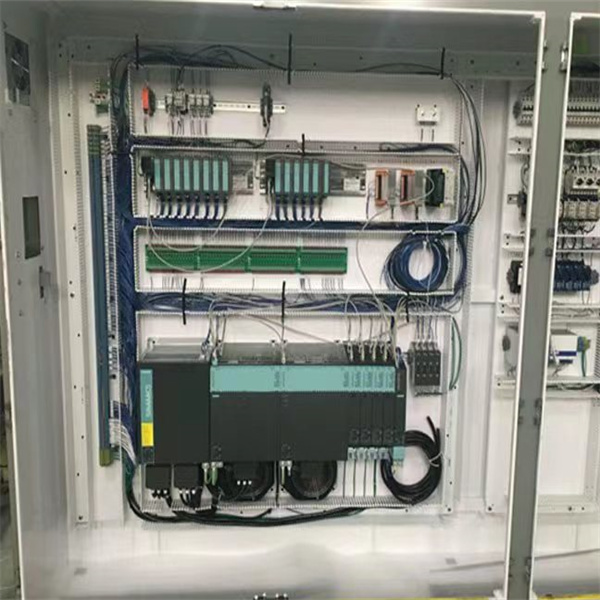

1.4 连接部件故障

系统各硬件部件之间通过排线、连接器等连接，连接部件的故障是导致花屏的常见原因，尤其在老旧设备中更为突出：

• 排线接触不良：液晶屏与驱动板之间的LVDS排线、驱动板与主板之间的排线因插拔频繁、振动或灰尘堆积而接触不良。例如，西门子802D系统的LVDS排线若未插紧，会导致屏幕出现横纹或画面抖动；排线接口处的金手指氧化后，会造成信号传输衰减，出现雪花噪点。
• 连接器损坏：排线连接器（如针座、插座）因老化、变形或针脚弯曲而损坏。例如，驱动板上的排线插座因长期高温烘烤而变形，导致排线与插座接触不实，引发间歇性花屏。
• 排线断裂：排线因反复弯折、外力拉扯或老化而断裂。例如，设备维护时若不小心拉扯到液晶屏排线，可能导致排线内部导线断裂，出现局部花屏或无显示。

1.5 外部干扰因素

虽然花屏多由硬件本身故障引起，但外部电磁干扰或环境因素也可能诱发此类问题：

• 电磁干扰：数控系统周围存在大功率设备（如变频器、电焊机）时，会产生强烈的电磁辐射，干扰显示信号的传输。例如，变频器启动时产生的高频干扰会通过电源线路或空间辐射影响显示单元，导致屏幕出现闪烁或条纹。
• 温度与湿度异常：系统工作环境温度过高（超过45℃）会导致硬件元件性能下降，如显存芯片、驱动IC等高温下易出现信号紊乱；环境湿度过大（超过80%）则会导致主板、连接器等部件氧化腐蚀，引发接触不良。

第二章 上电花屏硬件故障维修排查方法与流程

维修西门子数控系统上电花屏故障时，需遵循“先简单后复杂、先外部后内部、先替换后维修”的原则，逐步缩小故障范围，确保排查过程安全高效。以下为详细的维修排查流程：

2.1 前期准备与安全规范

维修前需做好充分准备，避免因操作不当造成二次损坏或人身安全事故：

• 工具准备：准备万用表（数字式，精度≥0.1V）、示波器（带宽≥100MHz）、热风枪（温度可调，0-500℃）、电烙铁（恒温，300-350℃）、螺丝刀套装（含内六角、十字、一字）、排线连接器清洁套装（酒精、棉签、导电膏）等。
• 安全措施：断开系统总电源，拔掉电源插头；佩戴防静电手环，避免静电损坏主板芯片；维修区域保持干燥、整洁，远离易燃易爆物品；严禁在通电状态下插拔排线或拆卸硬件。
• 资料准备：查阅对应型号数控系统的硬件手册（如《西门子840D sl 硬件安装手册》）、电路图与部件清单，熟悉各部件的位置、型号及引脚定义。

2.2 初步排查：外部与连接部件检查

初步排查旨在快速排除简单故障，避免不必要的内部拆解：

1. 外部环境检查：观察系统周围是否存在大功率干扰设备，如变频器、电焊机等，若有则暂时关闭此类设备，重新上电测试花屏是否消失；检查系统散热风扇是否正常运转，散热孔是否被灰尘堵塞，环境温度是否超过规定范围（通常为0-45℃）。
2. 连接部件检查： 断开电源后，拆卸系统前面板，检查液晶屏与驱动板之间的LVDS排线、驱动板与主板之间的排线是否插紧，连接器是否有松动。轻轻插拔排线2-3次，确保接触良好。
3. 用棉签蘸取无水酒精清洁排线接口的金手指和连接器，去除氧化层和灰尘，清洁后可涂抹少量导电膏增强导电性。
4. 检查排线是否有明显的折痕、断裂或破损，若发现排线损坏，需更换同型号排线（注意排线的长度、引脚数量及接口类型需一致）。
5. 重启测试：完成连接部件检查后，重新上电启动系统，观察花屏现象是否改善。若花屏消失，说明故障为连接不良；若花屏仍存在，需进入下一步排查。

2.3 中级排查：电源模块与显示单元测试

若初步排查未解决问题，需重点测试电源模块和显示单元的性能：

2.3.1 电源模块测试

1. 外观检查：拆卸电源模块，观察模块内部是否有电容鼓包、漏液、功率管烧毁（发黑、焦糊味）等现象。若发现电容鼓包，需记录电容的型号（如16V/1000μF），更换同规格或更高耐温的电容（如选用105℃耐高温电容）。
2. 电压输出测试：将万用表调至直流电压档（量程根据输出电压选择，如24V输出选50V量程），在电源模块通电状态下（注意安全，避免短路），测量各输出端子的电压值： 5V输出端子：正常电压范围为4.9-5.1V，若电压波动超过±0.2V或低于4.8V/高于5.2V，说明电源模块滤波或调节电路故障。
3. 12V输出端子：正常电压范围为11.8-12.2V，若电压异常，需检查功率管和电压调节电路。
4. 24V输出端子：正常电压范围为23.5-24.5V，若电压过低，可能导致背光灯驱动不足，出现亮度异常。
5. 纹波测试：若电压输出正常但花屏仍存在，需用示波器测试输出电压的纹波。将示波器探头接至输出端子（正端接输出，负端接地），观察纹波波形，正常纹波峰峰值应小于100mV。若纹波过大，需更换滤波电容或检修电压调节电路。

2.3.2 显示单元测试

1. 液晶屏测试：采用“替换法”，将故障系统的液晶屏更换为同型号正常液晶屏，重新上电测试。若花屏消失，说明原液晶屏损坏，需更换液晶屏（注意液晶屏的型号、尺寸及接口类型需与原设备匹配，如西门子828D系统常用的10.4英寸液晶屏型号为KTP1000 Basic）。
2. 显示驱动板测试：若更换液晶屏后花屏仍存在，需测试驱动板： 外观检查：观察驱动板上的芯片是否有虚焊、发黑、鼓包现象，电容是否漏液。
3. 电压测试：用万用表测量驱动板上的供电电压（如5V、12V）是否正常，若电压为0或异常，需检查驱动板与电源模块的连接线路。
4. 信号测试：用示波器测量驱动板上LVDS信号的波形，正常LVDS信号应为稳定的差分信号波形。若波形紊乱或无信号，说明驱动板上的LVDS转换芯片损坏，需更换同型号芯片（如型号为DS90C385的LVDS发送芯片）。
5. 背光灯测试：若屏幕显示内容正常但亮度异常（如局部暗区），需检查背光灯组件。断开电源后，拆卸液晶屏，观察背光灯管或LED灯条是否有发黑、损坏现象。若背光灯管老化，需更换同规格灯管；若LED灯条故障，需更换灯条或背光灯驱动板。

2.4 高级排查：主板与核心芯片维修

若电源模块和显示单元测试正常，故障大概率位于主板或核心芯片，需进行更深入的排查与维修：

1. 主板外观检查：拆卸主板，观察主板上的芯片、电容、电阻是否有明显损坏，如芯片发黑、电容鼓包、电阻烧毁等。重点检查显存芯片、北桥芯片、LVDS接口等与显示相关的部件。
2. 显存芯片测试： 虚焊排查：用热风枪（温度调至350-400℃，风速适中）对显存芯片进行加热（持续1-2分钟），加热过程中避免温度过高损坏芯片。加热后冷却至常温，重新上电测试。若花屏消失，说明显存芯片虚焊，需对芯片引脚进行重新焊接（建议采用BGA返修台进行精准焊接）。
3. 替换测试：若加热后故障仍存在，需用同型号显存芯片替换原芯片，替换后重新上电测试。更换显存芯片时需注意芯片的型号、容量及封装类型（如BGA封装）需与原芯片一致。
4. 北桥芯片测试：北桥芯片故障通常表现为花屏伴随系统死机，可通过以下方法排查： 散热检查：检查北桥芯片的散热片是否松动、散热硅脂是否干涸。若散热不良，需重新涂抹散热硅脂（厚度约0.5-1mm），并固定好散热片。
5. 信号测试：用示波器测量北桥芯片与显存芯片之间的通信信号，若信号无输出或紊乱，说明北桥芯片损坏，需更换北桥芯片（更换北桥芯片技术难度较高，建议由专业维修人员操作）。
6. 主板线路测试：用万用表的通断档测试主板上显示信号线路（如LVDS接口引脚至北桥芯片的线路）是否断路。若线路断路，需用导线进行飞线修复，或更换主板（若线路损坏严重）。

2.5 维修后的测试与验证

完成硬件维修后，需进行全面测试，确保故障彻底解决：

1. 上电测试：重新组装系统，接通电源，观察屏幕是否正常显示，花屏现象是否消失。启动系统后，进入系统诊断界面（如西门子840D系统的“Diagnosis”菜单），检查是否有硬件报错信息。
2. 稳定性测试：让系统连续运行2-4小时，期间进行正常的操作（如程序编辑、轴移动等），观察屏幕是否出现间歇性花屏或其他异常。同时监测各硬件部件的温度（如主板、电源模块温度不超过60℃）。
3. 负载测试：在系统带载状态下（如启动主轴、驱动进给轴）测试屏幕显示，检查是否因负载变化导致花屏，确保电源模块输出稳定。

第三章 总结

西门子数控系统上电花屏硬件故障的排查与维修，需要技术人员具备扎实的硬件知识、丰富的实操经验以及严谨的逻辑思维。本文通过对故障现象分类、硬件故障原因深度分析、维修排查流程详解及典型案例分析，构建了一套完整的故障解决体系。在实际维修过程中，需严格遵循安全规范，按照“先简单后复杂”的原则逐步排查，同时注重维修后的稳定性测试。通过有效的日常维护与预防措施，可显著降低花屏故障的发生率，保障数控系统的稳定运行，为工业生产的顺利进行提供有力支持。
