西门子UPS电源无输出故障维修案例介绍：UPS（不间断电源）作为关键设备的电力保障核心，其稳定运行直接关系到负载系统的安全性与连续性。西门子UPS电源凭借卓越的可靠性在工业、通信、数据中心等领域广泛应用，但在长期运行过程中，受环境、老化、负载波动等因素影响，可能出现无输出的硬件故障。

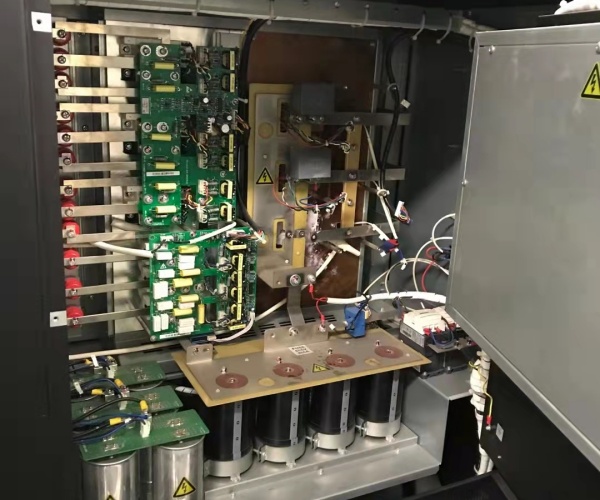

一、 西门子UPS电源无输出常见硬件故障原因分析

西门子UPS电源无输出的硬件故障主要集中在输入回路、电池组、整流器、逆变器、控制电路、静态开关等核心部件。不同部件的故障表现与成因存在差异，需结合电路原理逐一分析。

1.1 输入回路故障

输入回路负责将市电引入UPS，为整流器提供电源，若输入回路故障，UPS无法获得外部电力，必然导致无输出。常见故障原因包括：

• 输入开关损坏：市电输入开关（空气开关）因长期使用触点氧化、过载跳闸后无法复位，或内部线圈烧毁，导致市电无法进入UPS。表现为输入指示灯不亮，万用表测量开关输出端无电压。
• 输入滤波器故障：输入滤波器由电感、电容组成，用于抑制市电中的谐波干扰。若滤波器内部电容击穿、电感线圈烧毁，会导致输入回路断路或短路，触发UPS保护机制，切断输出。故障时可能伴随保险丝熔断，滤波器外壳发热。
• 输入接线松动或氧化：UPS输入端子排的接线端子因振动、腐蚀等原因出现松动或氧化，导致接触电阻增大，市电无法正常传输。测量端子排输入端电压正常，但输出端电压偏低或无电压。

1.2 电池组故障

电池组是UPS在市电中断时的备用电源，即使市电输入正常，若电池组故障导致UPS无法完成逆变启动，也会出现无输出。常见故障原因：

• 电池老化或失效：铅酸蓄电池的使用寿命通常为3-5年，长期充放电循环后，极板硫化、电解液干涸，导致电池容量下降、内阻增大。表现为电池组总电压低于标称值，充电时电压上升过快，放电时电压骤降，UPS启动时因电池电压不足无法逆变输出。
• 电池接线端子故障：电池组之间的连接线缆松动、氧化或烧蚀，导致电池组回路断路。测量单节电池电压正常，但总电压无输出或偏低，故障点可能伴随火花、焦糊味。
• 电池保险丝熔断：部分西门子UPS电池回路设有专用保险丝，当电池短路、过流时保险丝熔断，切断电池供电。检查保险丝外观是否熔断，用万用表测量保险丝两端电阻，若为无穷大则表明已损坏。

1.3 整流器故障

整流器的作用是将交流市电转换为直流电压，为电池组充电和逆变器提供直流输入。整流器故障会导致直流母线电压异常，逆变器无法正常工作。常见故障原因：

• 整流桥损坏：整流桥由晶闸管（SCR）或二极管组成，若元件过压、过流或散热不良，会导致整流桥击穿或开路。表现为直流母线电压无输出或偏低，整流器外壳发热严重，可能伴随保险丝熔断。用万用表测量整流桥输入输出端电压，若交流输入正常但直流输出无电压，可判断整流桥故障。
• 整流器控制板故障：控制板上的驱动芯片、电阻、电容等元件损坏，导致整流器无法接收控制信号，无法正常启动。故障时整流器无输出，测量控制板上的驱动电压异常，或元件有烧黑、鼓包现象。
• 散热风扇故障：整流器散热风扇损坏或卡死，导致整流桥元件温度过高，触发过热保护，整流器停止工作。检查风扇是否运转，若风扇不转，测量风扇供电电压是否正常，排除供电问题后则为风扇本身故障。

1.4 逆变器故障

逆变器是UPS的核心部件，负责将直流电压转换为稳定的交流输出电压。逆变器故障是导致UPS无输出的最常见原因之一，主要故障原因：

• 逆变器功率管损坏：逆变器功率管（如IGBT、MOSFET）因过压、过流、驱动信号异常或散热不良而击穿。表现为逆变器无交流输出，功率管外壳发热，可能伴随直流母线电压下降、保险丝熔断。用万用表测量功率管的集电极与发射极之间的电阻，若为零或接近零，则表明功率管已击穿。
• 逆变器驱动板故障：驱动板为功率管提供驱动信号，若驱动板上的光耦、驱动芯片、电阻等元件损坏，会导致驱动信号缺失或异常，功率管无法正常导通与关断。故障时逆变器无输出，测量驱动板输出端电压无波形或波形异常。
• 逆变器控制电路故障：UPS主控板通过控制电路调节逆变器的输出频率与电压，若控制电路中的CPU、晶振、电容等元件损坏，会导致逆变器无法正常工作。表现为逆变器无输出，主控板指示灯异常闪烁，或通过串口连接电脑读取故障代码显示“逆变器故障”。

1.5 控制电路故障

控制电路相当于UPS的“大脑”，负责协调各部件工作，若控制电路故障，会导致UPS无法完成启动、逆变等流程。常见故障原因：

• 主控板故障：主控板上的CPU、存储器、接口芯片等元件损坏，导致控制程序无法运行，各部件无法接收指令。表现为UPS无法启动，指示灯无规律闪烁，或无法与监控软件通信。检查主控板是否有元件烧黑、鼓包，测量关键引脚电压是否符合规格书要求。
• 电源监控板故障：监控板负责检测输入输出电压、电流、电池电压等参数，若监控板故障，会导致CPU误判故障，触发保护机制切断输出。故障时可能显示虚假故障代码，或参数检测值与实际值不符。
• 线路板虚焊或腐蚀：长期运行环境潮湿、粉尘过多，会导致控制电路线路板出现虚焊、腐蚀现象，电路接触不良。表现为故障间歇性出现，震动设备后故障消失或加重，用放大镜观察线路板可发现焊点脱落、铜箔腐蚀痕迹。

1.6 静态开关故障

静态开关用于在市电模式与逆变器模式之间切换，若静态开关故障，即使逆变器正常工作，输出也无法送达负载。常见故障原因：

• 静态开关晶闸管损坏：晶闸管因过流、过压或触发信号异常而击穿或开路，导致输出回路断路。表现为逆变器有输出，但负载端无电压，测量静态开关输入端电压正常，输出端无电压。
• 静态开关驱动电路故障：驱动电路中的光耦、电阻等元件损坏，导致晶闸管无法接收触发信号，无法导通。故障时静态开关处于断开状态，输出回路无电压。

二、 西门子UPS电源无输出硬件故障维修方法

针对上述不同部件的故障，需采用对应的维修方法，遵循“先判断故障点，再替换修复，最后测试验证”的原则，确保维修质量。

2.1 输入回路故障维修

1. 输入开关维修：若输入开关损坏，先断开市电与电池连接，拆卸开关固定螺丝，取下损坏开关，更换同型号、同规格的空气开关，重新接线并紧固端子，确保接线牢固。更换后测量开关输出端电压，确认正常。
2. 输入滤波器维修：断开电源后，拆卸输入滤波器外壳，检查电容是否鼓包、电感是否烧黑。若电容损坏，使用同容量、同耐压值的电容替换；若电感烧毁，更换同型号电感。更换后焊接牢固，测量滤波器输入输出电阻，确认无短路后装回。
3. 接线端子处理：用螺丝刀紧固松动的接线端子，若端子氧化，用砂纸打磨端子表面至露出金属光泽，涂抹导电膏增强导电性，重新接线并测量端子电压，确保接触良好。

2.2 电池组故障维修

1. 电池更换：若电池老化失效，需整体更换电池组（避免新旧电池混用）。选择与原电池同品牌、同型号、同容量的电池，按照原电池组的连接方式（串联）进行接线，紧固端子并涂抹凡士林防止氧化。更换后对电池组进行均衡充电，充电完成后测量总电压，确保符合标称值。
2. 接线端子修复：断开电池组电源，拆卸损坏的接线端子，更换新的铜端子，用压线钳压接牢固，重新连接电池组，测量总电压是否正常，确保无接触不良。
3. 保险丝更换：找到电池回路的保险丝座，取下熔断的保险丝，更换同规格（电流、电压）的保险丝，装回保险丝座后测量电池回路通断情况，确认正常。

2.3 整流器故障维修

1. 整流桥更换：断开电源，拆卸整流器外壳，取下损坏的整流桥，记录整流桥的型号、规格（如电流、电压等级），更换同型号整流桥，焊接或螺栓固定牢固。更换后测量整流桥输入输出电压，确保直流母线电压符合要求（如西门子S700系列UPS直流母线电压约为380V）。
2. 控制板维修：检查控制板上的损坏元件，如驱动芯片、电阻等，用烙铁焊下损坏元件，更换同型号元件，焊接时注意防静电。更换后测量控制板驱动电压，确保符合驱动要求。
3. 风扇更换：拆卸损坏的风扇，记录风扇的电压、转速、尺寸参数，更换同规格风扇，连接风扇电源线，通电测试风扇是否正常运转，确保散热良好。

2.4 逆变器故障维修

1. 功率管更换：断开电源，放电后拆卸逆变器功率模块，测量功率管（IGBT/MOSFET）的好坏，更换同型号、同规格的功率管，注意功率管的安装方向与绝缘垫的放置，紧固螺丝时扭矩符合要求（避免过紧损坏元件）。更换后测量功率管之间的绝缘电阻，确保无短路，通电测试逆变器输出波形是否为标准正弦波。
2. 驱动板维修：检查驱动板上的光耦、驱动芯片等元件，用万用表测量元件参数，更换损坏元件。若驱动板损坏严重，可直接更换同型号驱动板，连接线路后测试驱动信号波形是否正常。
3. 控制电路维修：检查主控板上的CPU、晶振等元件，若元件损坏，更换同型号元件；若控制程序丢失，需重新刷写程序（需使用西门子专用编程工具与软件）。维修后通电测试，观察UPS是否能正常启动，输出电压、频率是否稳定。

2.5 控制电路故障维修

1. 主控板维修：对主控板进行外观检查，更换烧黑、鼓包的元件；若CPU损坏，需更换同型号CPU，并重新烧录程序。维修后通过串口连接监控软件，读取设备参数，确认控制程序正常运行。
2. 监控板维修：检查监控板上的传感器、接口芯片等元件，更换损坏元件，校准参数检测精度。更换后测试监控板检测的电压、电流值是否与实际值一致。
3. 线路板处理：对于虚焊点，用烙铁重新焊接；对于腐蚀的线路板，用酒精清洗腐蚀区域，若铜箔断裂，用导线连接断裂处并焊接牢固，确保电路导通。

2.6 静态开关故障维修

1. 晶闸管更换：断开电源，拆卸静态开关模块，测量晶闸管的好坏，更换同型号、同规格的晶闸管，注意晶闸管的触发极接线方向，紧固螺丝并安装散热片。更换后测量静态开关输入输出电压，确保切换时无电压中断。
2. 驱动电路维修：检查驱动电路中的光耦、电阻等元件，更换损坏元件，测试驱动信号是否正常，确保晶闸管能可靠导通与关断。

结语

西门子UPS电源无输出硬件故障的排查与维修需结合电路原理、设备结构与实际经验，遵循安全规范，从易到难逐步缩小故障范围。通过本文的故障原因分析与维修方法介绍，希望能为技术人员提供实用的参考，确保UPS电源的稳定运行，保障负载设备的电力安全。同时，日常的维护与管理是预防故障的关键，只有做好定期巡检与保养，才能最大限度发挥UPS的保障作用。
