西门子变频器升速跳闸故障维修方法分享

西门子变频器升速跳闸故障维修方法分享：在工业自动化领域，西门子变频器凭借其出色的性能、可靠性和广泛的适用性，被大量应用于各类电机驱动系统中。然而，在实际运行过程中，变频器可能会出现各种故障，其中升速跳闸是较为常见且棘手的问题之一。升速跳闸不仅会导致生产中断，影响生产效率，还可能对设备造成损害，增加维修成本。

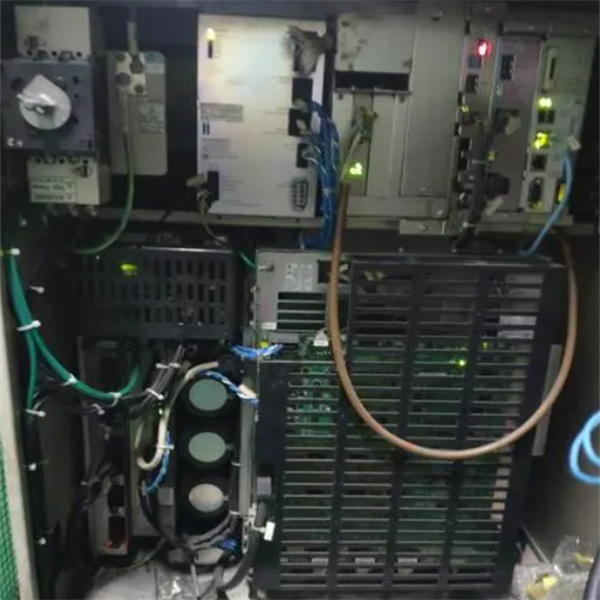

升速跳闸硬件故障原因分析

IGBT 模块故障

IGBT 模块作为变频器逆变电路的核心部件，在将直流电转换为交流电的过程中起着关键作用。在升速过程中，IGBT 模块需要频繁地导通和关断，承受高电压和大电流的冲击。长时间运行后，IGBT 模块可能因过热、过流、过压等原因而损坏。例如，当电机负载突然增加，导致变频器输出电流瞬间增大，若超过 IGBT 模块的额定电流，可能会使 IGBT 模块的芯片过热烧毁。此外，IGBT 模块的散热条件不佳，如散热片积尘严重、散热风扇故障等，会导致 IGBT 模块无法及时散热，温度持续升高，最终引发故障。另外，电网电压的波动或浪涌也可能对 IGBT 模块造成损害，当电压过高时，可能会击穿 IGBT 模块的绝缘层，使其失去正常的开关功能。IGBT 模块故障表现为开路、短路或性能下降，无论哪种故障形式，都会导致变频器输出电流异常，从而触发升速跳闸保护。

驱动电路故障

驱动电路的作用是为 IGBT 模块提供合适的驱动信号，使其能够按照控制电路的指令准确地导通和关断。驱动电路故障会导致 IGBT 模块不能正常工作，进而引发变频器升速跳闸。驱动电路故障的常见原因包括电源问题、元件损坏和线路连接不良等。驱动电路的电源部分出现故障，如电源芯片损坏、滤波电容失效等，可能导致驱动信号的电压不稳定或幅值不足，使 IGBT 模块无法正常导通或关断。驱动电路中的电阻、电容、二极管、三极管等元件长期工作在高电压、大电流的环境中，容易老化、损坏，从而影响驱动信号的正常传输。线路连接不良，如焊点松动、导线断路等，也会导致驱动信号中断或异常。当驱动电路出现故障时，可能会使 IGBT 模块的导通时间过长或过短，或者在不该导通的时候导通，不该关断的时候关断，这将导致变频器输出电流波形畸变，电流过大，最终导致升速跳闸。

主板故障

主板是变频器的核心控制单元，负责协调各个部分的工作，接收和处理各种信号，并发出控制指令。主板故障可能会导致变频器的控制逻辑混乱，无法正常控制 IGBT 模块的工作，进而引发升速跳闸。主板故障的原因较为复杂，可能包括电子元件老化、静电损坏、软件故障等。主板上的电子元件，如微处理器、存储器、可编程逻辑器件等，在长时间使用后，可能会出现性能下降、损坏等问题。静电放电可能会击穿主板上的敏感元件，导致主板故障。此外，主板上的软件程序出现错误、丢失或受到病毒攻击，也可能使主板无法正常工作。当主板出现故障时，可能会发出错误的控制指令，使 IGBT 模块的工作状态异常，或者无法正确处理电流检测电路反馈的信号，从而导致变频器在升速过程中跳闸。

升速跳闸硬件故障维修方法

IGBT 模块故障维修

1. 故障检测：使用万用表的二极管档测量 IGBT 模块各引脚之间的正反向电阻。正常情况下，IGBT 模块的 C 极（集电极）与 E 极（发射极）之间、G 极（栅极）与 E 极之间的正反向电阻应该呈现特定的数值范围。如果测量结果显示电阻值异常，如短路（电阻值接近 0）或开路（电阻值无穷大），则可初步判断 IGBT 模块损坏。也可以使用专业的 IGBT 模块测试仪进行更为准确的检测，该测试仪能够模拟 IGBT 模块的工作条件，检测其各项性能参数。
2. 模块更换：在更换 IGBT 模块时，首先要确保选用与原模块型号完全一致的产品，以保证其电气性能和机械尺寸的兼容性。操作时，务必在断电且充分放电的情况下进行，以防止触电危险。小心拆除损坏的 IGBT 模块，注意不要损坏周围的电路板和其他元件。安装新的 IGBT 模块时，要按照正确的方向和位置进行安装，并确保固定螺丝拧紧，接触良好。同时，要在 IGBT 模块与散热片之间均匀涂抹适量的导热硅脂，以提高散热效果。
3. 驱动电路检查：在更换 IGBT 模块后，必须对驱动电路进行全面检查，因为 IGBT 模块的损坏可能是由驱动电路故障引起的。检查驱动电路的电源是否正常，测量驱动芯片的供电电压是否在规定范围内。检查驱动电路中的各个元件，如电阻、电容、二极管、三极管等，看是否有损坏、变质的情况。使用示波器观察驱动信号的波形，确保其幅值、频率和脉冲宽度等参数符合要求。若发现驱动电路存在问题，应及时修复或更换相关元件，以保证新更换的 IGBT 模块能够正常工作。

驱动电路故障维修

1. 电源检查：使用万用表测量驱动电路电源的输出电压，检查是否与标称值相符。如果电源电压异常，先检查电源输入部分的保险丝是否熔断，若熔断，需查明原因并更换保险丝。接着检查电源电路中的整流二极管、滤波电容、电源芯片等元件是否损坏，如有损坏，应及时更换相应元件。对于一些具有稳压功能的电源电路，还需检查稳压反馈回路是否正常，确保电源输出电压稳定。
2. 元件检测与更换：对驱动电路中的电阻、电容、二极管、三极管等元件进行逐一检测。使用万用表的电阻档测量电阻值，看是否与标称值一致；使用电容表测量电容值，检查电容是否漏电或失效；使用二极管档检测二极管的正反向特性；对于三极管，可通过测量其各极之间的电阻值来判断其是否正常。对于损坏的元件，要选用相同规格型号的元件进行更换。在更换元件时，要注意焊接工艺，避免虚焊、短路等问题。
3. 线路连接检查：仔细检查驱动电路的线路连接，查看是否有焊点松动、导线断路、插件接触不良等情况。对于松动的焊点，要重新进行焊接；对于断路的导线，要进行连接修复；对于插件，要确保其插紧，并可适当涂抹一些导电膏，以提高接触可靠性。在检查线路连接时，还需注意线路是否存在短路的风险，如有短路情况，要及时排除。

主板故障维修

1. 硬件检测：首先检查主板上是否有明显的元件损坏迹象，如元件烧焦、开裂、引脚断裂等。对于表面有问题的元件，直接进行更换。使用万用表测量主板上的电源电压，检查各个电源引脚的电压是否正常。若电压异常，顺着电源线路查找相关的稳压芯片、滤波电容等元件，看是否有损坏。对于主板上的微处理器、存储器、可编程逻辑器件等关键芯片，可使用专业的芯片测试设备进行检测，判断其是否正常工作。
2. 软件修复：如果怀疑主板故障是由软件问题引起的，可尝试对主板上的软件进行修复或升级。首先备份主板上的原有软件程序，以防数据丢失。然后从西门子官方网站下载最新的主板软件程序，按照正确的操作步骤进行软件烧录。在烧录过程中，要确保操作规范，避免因操作失误导致主板进一步损坏。烧录完成后，对变频器进行重新设置和调试，看故障是否排除。
3. 专业维修或更换：对于一些较为复杂的主板故障，如多层电路板内部线路短路、断路等问题，由于维修难度较大，需要具备专业的维修设备和技术。
