西门子工控机黑屏故障维修经验之谈

西门子工控机黑屏故障维修经验之谈：8月13日我们收到一位来自盐城的客户的来电，咨询西门子工控机发生了黑屏的故障问题。西门子工控机作为工业自动化领域的核心控制设备，其稳定运行对生产流程至关重要。然而，黑屏故障是工控机最常见的硬件问题之一，可能导致产线停机，造成重大经济损失。

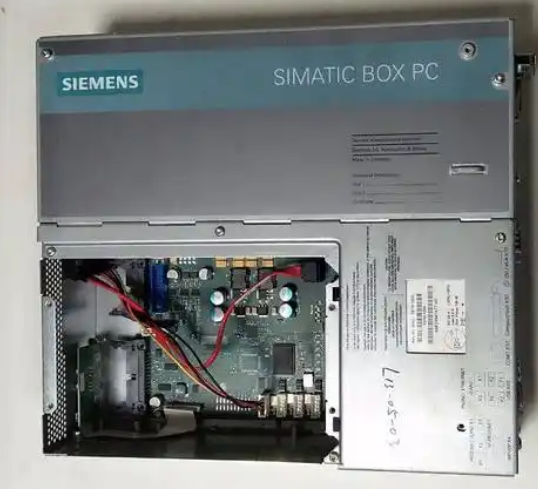

西门子工控机黑屏故障的常见硬件原因

西门子工控机黑屏故障通常由硬件问题引起，这些硬件组件故障可能导致设备无法正常显示或完全无法启动。了解这些常见原因有助于技术人员快速定位问题所在。

电源系统故障是导致工控机黑屏的首要原因之一。电源线路接触不良、电源线断裂或电源适配器损坏都可能导致工控机无法获得稳定供电。此外，电源模块内部元件老化、电容鼓包或电源管理芯片(如TPS系列)击穿也会造成输出电压异常，进而引发黑屏现象。在实际案例中，约有30%的黑屏故障与电源问题直接相关，因此电源检查应作为故障排查的第一步。

主板及相关组件故障构成了黑屏问题的另一大类原因。主板作为工控机的核心部件，其上的关键元件损坏可能导致系统无法正常启动。常见问题包括：主板电容鼓包(特别是靠近散热片位置)、BGA封装芯片(如北桥、南桥)虚焊或损坏、主板走线断裂以及BIOS芯片故障等。值得注意的是，北桥芯片故障常表现为温度异常升高和地址线电压不稳定，这需要专业设备如示波器进行检测。

内存与存储设备问题同样不容忽视。内存条松动、金手指氧化或内存颗粒损坏会导致工控机在启动过程中卡死并呈现黑屏状态。同样，硬盘故障或固态存储损坏也可能导致系统无法完成引导过程，尽管这种情况通常会伴随错误提示，但在某些配置下也可能仅表现为黑屏。

显示系统硬件故障包括多个可能出问题的环节。独立显卡故障(如有配备)、显示器内部电路板损坏、背光板故障以及信号线(VGA/HDMI等接口)接触不良或针脚断裂都可能造成黑屏现象。特别是工业环境中常见的振动和灰尘积累，更容易导致连接器松动和接触不良问题。

散热系统失效引发的过热保护也是黑屏的潜在原因之一。当CPU或关键芯片组温度超过安全阈值时，系统可能自动关闭显示输出或完全断电以保护硬件6。这种情况在长期运行且缺乏定期维护的工控机上较为常见，通常伴随着设备运行时的异常高温。

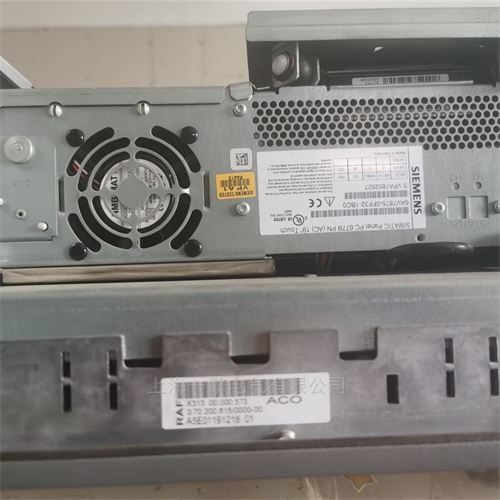

显示模块与相关硬件的专项维修

工控机黑屏故障中，显示系统本身的硬件问题占有相当比例。与通用计算机不同，西门子工控机的显示模块往往采用工业级设计，集成度更高，维修方法也有其特殊性。针对显示模块的专项维修需要系统化的检测方法和专业的处理技术。

背光系统检测与维修是处理”有图像无背光”类黑屏的首要步骤。使用强光斜射屏幕，如果能隐约看到图像显示，则基本确定是背光系统故障。检查背光板供电电压是否正常（通常为12V或24V），测量背光开启信号（BL_ON）和亮度调节信号（PWM或ADJ）是否有正常电压。高压板（Inverter）是背光系统的核心组件，维修时需要特别检查高压线圈、功率MOS管和高压电容是否损坏。更换高压板时需注意输入电压和输出接口匹配，不同型号的LCD面板需要不同的驱动电压和电流。对于LED背光系统，则需要检查LED驱动电路和灯条本身，使用LED测试仪或可调电源逐个测试灯珠是否正常发光。

液晶面板故障诊断针对的是屏幕物理损伤或驱动电路问题。液晶面板损坏通常表现为有背光但无图像，或出现大面积色斑、线条等显示异常。使用替换法是最直接的诊断方式——将可疑面板安装到已知正常的驱动板上测试，反之亦然。面板驱动芯片（通常是COF或COG封装）虚焊或损坏会导致特定区域的显示故障，这类维修需要精密的热压焊接设备。对于工业环境中常见的表面划伤或玻璃破裂等物理损伤，通常只能整体更换液晶模块。值得注意的是，某些工控机在环境湿度过大时会自动关闭背光以保护屏幕，这属于正常保护机制而非故障。

触摸屏控制器维修解决的是显示正常但触摸功能失效的复合问题。触摸屏控制器故障有时会连带影响显示功能，导致黑屏现象。检查触摸控制板的供电电压（通常为5V或3.3V），测量USB或I2C接口对地阻抗，排除短路可能性。重新插拔触摸屏与主板间的连接排线，清理氧化层，确保接触良好。对于电阻式触摸屏，还需要检查表面膜层是否破损；电容式触摸屏则需注意传感器玻璃是否有裂纹。当控制器芯片损坏时，需使用相同型号更换，并注意固件兼容性问题。

信号处理电路检修针对的是视频信号传输链路中的故障。从主板显卡输出到液晶面板驱动之间的信号处理电路异常也会导致黑屏。使用示波器或逻辑分析仪检测LVDS或eDP接口的信号波形，确认时钟和数据线是否正常。时序控制器（TCON板）是信号处理的核心，检查其供电电压和关键信号（如VGH、VGL等）是否达到标称值。视频处理芯片（如Scaler芯片）虚焊或损坏会导致信号中断，可通过加热法（热风枪适度加热）初步判断是否为虚焊问题，但最终解决仍需专业BGA返修设备。

接口与连接器维修解决的是物理连接问题导致的显示异常。工业环境中的振动、灰尘和湿度加速了连接器的老化过程。仔细检查VGA、HDMI、DP等视频接口是否有针脚弯曲、断裂或氧化现象。对于内部FPC排线连接，需检查锁扣是否牢固，接触点是否氧化。使用电子清洁剂或橡皮擦清理氧化层，对于严重氧化的接口可考虑更换。某些工控机采用特殊的防水防尘接口设计，拆卸时需要特别注意保护密封组件。

环境适应性调整是工业显示设备特有的维修考量。西门子HMI在遇到高频干扰源（如对讲机）时可能自动进入保护状态导致黑屏。维修后应确保显示模块的电磁屏蔽完好，接地系统可靠。对于高温或多尘环境使用的工控机，可考虑增加外部散热装置或防尘措施。

模块化更换策略在显示系统维修中尤为重要。当确定某个子模块（如高压板、驱动板或面板本身）损坏且无法修复时，优先考虑更换原厂模块以确保兼容性。硬件更换应由专业技术人员进行，确保操作正确无误。对于集成度高的工业显示屏，可能只能整体更换显示模块。在更换过程中，注意记录各连接线的位置和方向，最好拍照留存，避免组装错误。
