西门子伺服驱动器过流故障维修基础指南

西门子伺服驱动器过流故障维修基础指南：西门子伺服驱动器作为工业自动化领域的核心部件，其稳定运行对生产线至关重要。然而，过流故障是伺服驱动器最常见的硬件问题之一，可能导致设备停机、生产中断甚至硬件损坏。我们公司有着丰富的维修经验和强大的技术团队，欢迎来电咨询。

西门子伺服驱动器过流故障概述

西门子伺服驱动器过流故障是工业自动化领域常见的硬件问题，主要表现为驱动器检测到电流超过额定值而触发的保护机制。这一故障在不同型号的西门子伺服驱动器中可能以不同代码显示，如S120系列的F30001、V90系列的F30001以及MM440变频器的F00001等。过流故障不仅会导致设备突然停机，影响生产连续性，还可能对驱动器内部功率元件造成永久性损伤，增加维修成本。

过流故障的本质是驱动器输出电流超过了设计允许的最大值，这可能是由于电气回路异常、机械负载突变或控制系统参数设置不当引起的。根据故障发生的阶段和特点，可分为持续型过流和瞬时型过流两种类型。持续型过流通常由硬件损坏（如IGBT模块短路、电机绕组短路）或严重参数错误导致；而瞬时型过流则多与机械负载突变、加速时间过短或电源电压波动有关。

在西门子伺服系统中，过流故障的硬件相关原因主要包括：功率单元（如IGBT模块）损坏、电机电缆短路或接地故障、电源相位异常、散热不良导致的元件性能下降以及反馈系统连接问题等。这些硬件问题若不能及时解决，可能引发连锁反应，导致更严重的设备损坏。

理解这些过流故障的表现形式和根本原因，是进行有效诊断和维修的第一步。在后续章节中，我们将深入分析各类硬件故障的具体表现、诊断方法和维修技术，帮助技术人员系统性地解决西门子伺服驱动器过流问题。

针对性维修方法与更换操作

确定西门子伺服驱动器过流故障的具体原因后，需要采取针对性的维修措施。不同硬件故障的修复方法差异较大，从简单的电缆紧固到复杂的功率模块更换，所需技术和工具也各不相同。本部分将详细介绍常见硬件故障的专业维修方法，包括安全操作规范、部件更换步骤和维修后测试流程。

功率模块(IGBT)更换是处理严重过流故障的核心维修操作。当检测确认IGBT模块短路损坏后，必须按照规范流程更换：首先完全断开驱动器电源，并使用万用表确认直流母线电容已放电完毕（电压低于50V）。拆除故障IGBT模块时，应记录各连接线的位置和顺序，特别注意栅极驱动线的连接方式。安装新模块前，需清洁散热表面，均匀涂抹导热硅脂（厚度约0.1mm），确保散热良好。某维修案例显示，更换IGBT后仍出现过流，后发现是驱动板上的栅极电阻变质导致驱动信号异常，因此更换功率模块时应一并检查驱动电路。组装完成后，先不接电机进行上电测试，测量输出端电压是否平衡，再用示波器观察PWM波形是否正常。

电缆与连接器处理对于解决间歇性过流故障尤为有效。发现电缆绝缘破损时，应整段更换而非局部修补，因为局部绝缘处理难以保证长期可靠性。更换电机电缆时需注意：电缆截面积不得小于原规格，长度应符合驱动器要求（通常不超过100米），屏蔽层应完好且单端接地。对于反馈电缆松动问题（如编码器或测速反馈线），除了重新插紧连接器外，还应增加应力消除装置，防止移动部件拉扯电缆。某加工中心Y轴过流故障就是通过重新固定测速反馈电缆并增加电缆夹解决的。所有电气连接完成后，使用扭矩扳手按照西门子推荐值紧固电源端子，避免接触电阻过大导致局部发热。

散热系统维护能预防因过热引发的过流故障。定期（建议每6个月）清理驱动器散热风道上的灰尘和纤维，使用压缩空气时保持适当距离，避免损伤散热鳍片。散热风扇运转不良时应及时更换，注意新风扇的电压和电流规格需与原装一致。对于使用液冷系统的驱动器，检查冷却液流量和温度，确保冷却回路无堵塞或泄漏。维修实践中发现，许多所谓的”过流故障”实际是散热不良导致元件热保护，简单清理散热器后即可恢复正常。在高温环境中运行的驱动器，可考虑额外安装散热风扇或降低载波频率以减少发热。

参数调整与优化虽然不是直接的硬件维修，但对某些过流情况非常有效。V/f控制模式下，适当增加加速时间(P1120)和减速时间(P1121)可降低启动电流峰值。对于矢量控制的驱动器，若过流发生在动态过程，可适当降低速度环比例增益(P29120)和位置环增益(P29110)。将过载保护阈值从默认的150%调整为120%后，提前触发了保护但避免了更严重的过流损坏。参数修改前务必记录原始值，并了解其对系统性能的影响，避免引发其他问题。所有参数调整后都应进行试运行，逐步增加负载，观察电流变化。

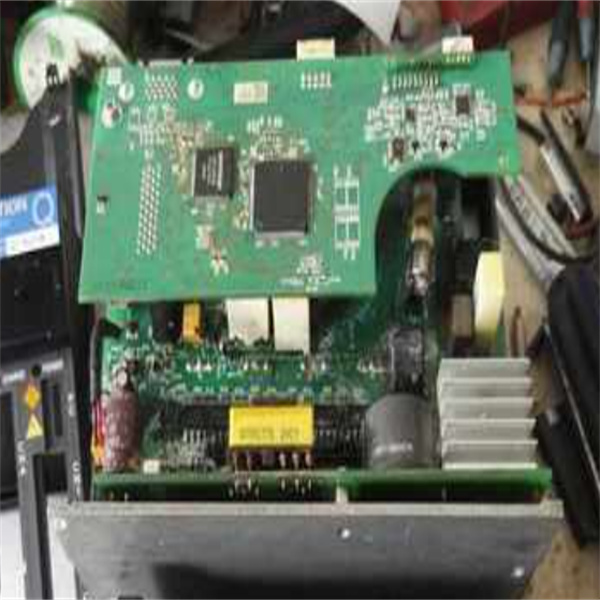

电路板级维修适用于有电子维修能力的团队。对于检测确定的故障电路板（如驱动板、电源板），可进行元件级维修而非整板更换。常见维修点包括：更换鼓胀的电解电容（注意极性耐压和容量）、更换烧毁的电流检测电阻（阻值和功率要精确匹配）、修复腐蚀或断裂的PCB走线等。某维修中心通过更换驱动板上的光耦隔离器，解决了因隔离不良导致的过流误报问题。电路板维修需要专业的焊接设备和静电防护措施，不建议没有经验的人员尝试，否则可能扩大故障范围。

机械负载侧调整对解决”假性过流”很重要。当诊断确认过流源于机械负载异常时，应协同机械维修人员处理：更换磨损的轴承、调整传动带张力、修复变形的联轴器等。某生产线频繁过流最终发现是挤出机螺杆损坏导致，修复螺杆并清理辊系后问题解决。机械调整后，应手动转动电机轴确认无卡滞，再点动试运行，逐步提高转速观察电流变化。对于周期性负载，可考虑在驱动器参数中启用”负载自适应”功能，让控制系统自动调整电流限值。

所有维修操作完成后，必须进行系统的功能测试：先空载运行，确认无异常声音和振动，测量三相输出电流平衡度；再逐步增加负载至额定值，持续监测电流和温度变化。建议进行至少30分钟的满载试运行，确保故障彻底解决。维修记录应包括故障现象、检测数据、更换部件和参数调整等详细信息，为后续维护提供参考。通过这种规范化的维修流程，可以显著提高西门子伺服驱动器过流故障的修复成功率和设备可靠性。
