西门子工控机黑屏故障维修服务周到

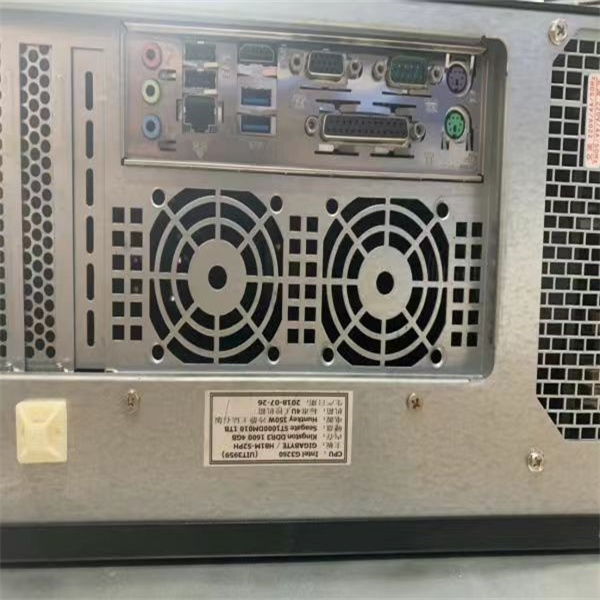

西门子工控机黑屏故障维修服务周到：7月18日我们收到了一位来自湖北的客户的来电，咨询西门子工控机发生了黑屏的故障问题。西门子工控机作为工业自动化领域的核心控制设备，其稳定运行对生产线至关重要。然而，黑屏故障是用户经常面临的棘手问题，可能导致产线停工，造成重大经济损失。

西门子工控机黑屏故障的常见硬件原因

西门子工控机黑屏故障的硬件诱因复杂多样，需要系统性地进行分析和排查。根据工业维修实践和专业技术资料，黑屏故障主要可归纳为以下几类硬件问题：

电源系统故障是导致工控机黑屏的首要原因，约占故障案例的35%。这包括电源适配器损坏、电源线路接触不良或断裂、电源模块输出不稳定等情况。工控机通常需要稳定的24VDC电源（允许±10%波动），当输入电压超出此范围或电源模块内部元件（如电容鼓包、电源管理芯片击穿）失效时，就会导致系统供电不足而黑屏23。特别是在电网质量较差的工业环境中，电压波动和电涌更容易造成电源相关故障。

显示系统故障同样常见，占比约25%。这涵盖显示器内部电路板损坏、信号线（VGA/HDMI）接触不良或针脚断裂、接口氧化等问题。工业环境中的振动、灰尘和湿度会加速连接器氧化和接触不良。此外，背光板故障、液晶面板损坏也会导致看似”黑屏”的现象，实际上可能是屏幕有显示但无背光。

内存与存储设备故障约占15%的黑屏案例。内存条松动、金手指氧化（呈现暗褐色）、内存颗粒损坏都会导致系统无法正常启动。同样，硬盘故障、数据线接触不良也可能导致系统在启动过程中挂起而呈现黑屏状态。工控机在长期运行中，内存插槽可能因热胀冷缩导致接触不良，而工业环境中的导电粉尘也可能造成内存金手指短路。

主板及相关组件故障是较为复杂的一类问题，约占20%。这包括主板电容鼓包（特别是靠近散热片位置）、电源管理芯片（如TPS系列）击穿、BGA封装芯片（如南北桥）脱焊、PCB走线断裂等。主板BIOS芯片损坏或程序错误也会导致开机无显示。工业环境中的温度波动、机械振动和粉尘是主板故障的主要诱因。

扩展卡故障如独立显卡、通讯卡等出现问题，占比约5%。显卡金手指氧化、显卡芯片脱焊或损坏都会直接影响显示输出。在工控机中，由于长期高温运行，显卡故障率较商用PC更高。

了解这些硬件故障的分布和特征，可以帮助维修人员快速定位问题所在，有针对性地进行检查和测试，从而提高维修效率，减少设备停机时间。在实际维修中，往往需要结合故障现象和环境因素进行综合判断，而非简单地按比例分配检查时间。

专业级维修与芯片级修复技术

当故障定位到特定硬件组件后，就需要考虑专业级的维修方案。这一阶段的维修工作需要专业的设备、技术和经验，通常由专门的工业电子维修服务商完成。芯片级维修不仅能大幅降低维修成本（相比整板更换），还能保留原板上的数据和配置，特别适合西门子工控机这类高价值工业设备。

主板电容与电源管理芯片更换是最常见的板级维修之一。对于鼓包或漏液的电解电容，选择相同或更高规格（耐温105℃以上、低ESR系列）的工业级电容进行更换。焊接时需注意极性，并使用适当的焊锡（推荐含银焊锡）确保可靠性。电源管理芯片（如TPS系列）更换需要热风枪操作——先涂抹助焊剂，均匀加热芯片四周至焊锡熔化（约220-245℃），用镊子取下故障芯片，清理焊盘后对位焊接新芯片。更换后必须测试各相供电的输出电压和纹波，确保电源质量达标。对于多层PCB的电源层短路，可采用低压大电流烧机法（1-2V/5-10A）定位发热点，或使用红外显微镜查找异常温升区域。

BGA芯片返修技术是处理主板大规模集成电路故障的核心手段。CPU、北桥、显卡芯片等BGA封装元件常因长期高温工作或温度循环导致焊点裂纹而失效。专业返修需要BGA返修台：先将主板固定在支架上，对故障芯片区域进行预热（约150℃/120秒），然后使用上部热风嘴对芯片局部加热至回流温度（220-245℃），同时用真空吸笔取下芯片。清理焊盘后，植球（使用对应直径的锡球和植球夹具）或涂抹锡膏，对位放置新芯片（或原芯片重新植球），再次加热完成焊接。这一过程必须严格控制温度曲线，避免PCB分层或周边元件受损。焊接完成后，使用X光检测设备检查焊球连接质量，排除桥接或虚焊。

PCB走线修复针对主板上的断线或腐蚀问题。对于外层可见走线断裂，使用超细漆包线（0.1mm直径）飞线连接，并用UV固化绿油固定绝缘。内层走线断裂更为复杂，可通过邻近层的替代走线（查阅PCB线路图），或使用导电银浆（纳米银填充型）在板边钻孔连接内外层。对于过孔失效，可钻孔清理后用铜线贯穿，两面焊接。这些修复需要丰富的经验和高超的焊接技术，特别是现代高密度多层PCB的修复更具挑战性。

BIOS与固件修复解决因程序错误导致的黑屏。使用编程器（如RT809H）读取原BIOS芯片内容，与官方正确版本校验，必要时重新刷写。对于SPI Flash芯片，需注意电压（3.3V或1.8V）和容量匹配。某些西门子工控机使用特殊的EEPROM存储配置数据，这些数据丢失也会导致启动失败，需要从备份恢复或通过专业设备重新生成。在BIOS修复过程中，必须确保程序的完整性和兼容性，错误的刷写可能造成设备无法修复的损坏。

显示模块专业维修涵盖液晶屏、背光和驱动电路。背光故障通常更换CCFL灯管或LED灯条，注意匹配原装参数（长度、电压、电流）。液晶面板本身的维修较为困难，但驱动板故障可更换或维修——检查DC-DC转换电路、时序控制器（T-CON）和源极驱动芯片。对于触摸屏部分，需要测试触摸控制器（通常为X/Y轴电阻膜或电容式），更换损坏的透明导电膜或控制器芯片。西门子专用显示模块（如MP系列触摸屏）可能采用特殊接口和协议，维修时需要参考技术文档。
