西门子变频器整流桥损坏故障诊断与维修全面指南

西门子变频器作为工业自动化领域的重要设备，其整流桥模块的损坏是常见故障之一。整流桥作为变频器电源输入部分的核心组件，负责将交流电转换为直流电，一旦损坏会导致整个变频器无法正常工作。本文将系统介绍西门子变频器整流桥损坏的故障诊断方法、维修步骤、预防措施以及相关案例分析，帮助技术人员快速准确地解决此类问题。

整流桥损坏的初步诊断方法

在西门子变频器维修过程中，整流桥的检查是首要步骤，必须在上电前完成。整流桥损坏通常有明显的视觉迹象和电气特性变化，通过系统的检测可以准确判断故障情况。

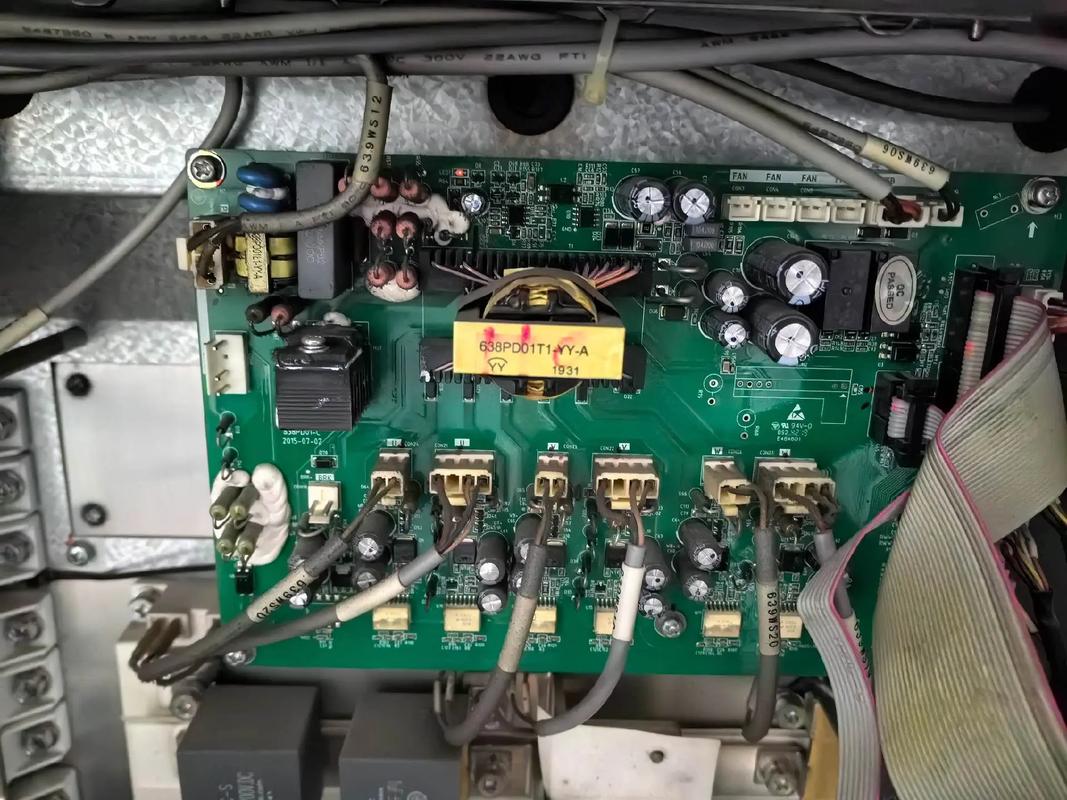

目视检查是最直接的初步诊断手段。打开变频器外壳后，应仔细观察整流桥模块及周边电路板是否有明显的烧焦痕迹、变色、裂纹或膨胀现象。严重的短路故障往往会导致整流模块爆裂，并在周围形成黑色积炭。同时，检查储能电容是否有发涨、漏液现象，电容板上的固定螺丝接触处是否有烧焦痕迹，这些都可能间接导致整流桥损坏。

万用表检测是判断整流桥是否损坏的可靠方法。具体操作如下：使用模拟万用表的电阻1K档，将黑表棒接变频器直流端的负极(-)，红表棒分别测量三相输入端(R、S、T)和三相输出端(U、V、W)的电阻。正常值应在5K-10KΩ之间，且三相阻值应基本相同，输出端阻值略小于输入端，且没有充放电现象135。然后调换表笔，将红表棒接直流端正极(+)，黑表棒分别测量输入输出端，同样阻值应在5K-10KΩ范围内。若测量结果不符合这些特征，特别是出现短路或开路现象，则表明整流桥或IGBT模块已损坏。

对于并联整流桥结构的变频器，检测时需要先松开连接件，单独测试每一个整流桥，以确定具体损坏的单元7。这种结构在功率较大的变频器中较为常见，部分单元损坏可能导致变频器带载能力下降而非完全无法工作。

相关电路检查也同样重要。确认整流桥损坏后，不应立即更换，而应检查可能导致整流桥损坏的周边电路，包括：直流母线电容是否失效、充电电阻是否烧毁、驱动电路是否正常、IGBT模块是否短路等28。特别是当发现整流桥和IGBT模块同时损坏时，必须查明根本原因，否则直接更换新元件可能导致再次损坏。

通过以上系统的检测方法，可以准确判断西门子变频器整流桥是否损坏以及损坏的程度，为后续维修工作提供明确方向。

整流桥损坏的维修步骤

确认西门子变频器整流桥损坏并分析原因后，需要按照系统化的步骤进行维修操作。正确的维修流程不仅能解决当前故障，还能有效预防类似问题再次发生。以下是整流桥损坏的专业维修步骤。

安全准备工作是维修操作的首要环节。在开始维修前，必须确保变频器完全断电，并等待足够时间（一般至少10分钟）让直流母线电容充分放电。使用万用表测量直流母线电压确认已降至安全电压（低于50V）后，方可进行内部操作。同时，为防止静电损坏敏感电子元件，维修人员应佩戴防静电手环，并确保工作台有良好的防静电措施。准备必要的工具，包括绝缘螺丝刀、斜口钳、镊子、吸锡器（或热风枪）等，以及适用于变频器维修的焊接设备。

损坏整流桥的拆卸需要谨慎操作。首先对整流桥的位置和安装方式进行全面观察，记录原有的接线方式和螺丝位置，必要时拍照留存。整流桥通常采用螺丝固定或焊接方式连接。对于螺丝固定的型号，先拆除所有电气连接线，注意标记每根线的位置，然后松开固定螺丝；对于焊接式整流桥，需要使用吸锡器或热风枪仔细去除焊点，避免过度加热损坏电路板。拆卸过程中要特别注意不要损坏周围的元件和电路板走线。拆下的损坏整流桥应妥善保存，以备后续故障分析使用。

维修过程中的全面检查是确保维修质量的关键。拆卸整流桥后，应对相关电路进行全面检查：测量直流母线电容的容值和ESR（等效串联电阻），检查是否有发涨、漏液现象，容量减小或失效的电容必须更换；检查充电电阻的阻值是否正常，有无烧焦痕迹，旁路接触器或晶闸管是否工作正常；检查IGBT模块是否短路，驱动电路是否有明显损坏；检查所有电源连接线和母线排的紧固状态，确保无松动或氧化现象。同时，清洁电路板上的积尘和残留物，特别是存在短路打火痕迹的区域，可使用无水酒精和软毛刷进行清理。

新整流桥的安装需要遵循规范操作。选择替换整流桥时，必须使用相同型号或电气参数相当的替代品，对于并联整流桥结构，应使用同一厂家、同一批次的模块，以确保电流分配均匀。安装前，在新整流桥的散热接触面均匀涂抹适量的导热硅脂，确保良好的热传导。对于螺丝固定型整流桥，按照规定的扭矩值紧固螺丝，避免过紧或过松；对于焊接式整流桥，确保焊点饱满光滑，无虚焊或桥接现象。安装过程中还需注意整流桥的极性方向，确保与原来一致。所有电气连接必须牢固可靠，特别注意主回路大电流路径上的连接点。

保护电路测试与验证是维修后必不可少的步骤。更换整流桥后，不要立即上电运行，而应先检查相关保护电路是否正常：用万用表检测过压保护用的压敏电阻是否正常，必要时更换；检查快速熔断器（如有）的通断状态；检查温度传感器的阻值是否正常。这些保护元件的正常工作是防止整流桥再次损坏的重要保障。

安全上电测试程序能够避免维修后二次损坏。完成所有维修工作后，应采用安全的上电测试流程：首先不安装主回路保险或使用限流装置（如白炽灯泡假负载），仅对控制电路上电，检查开关电源各路输出电压是否正常，面板显示是否正常；然后断开驱动信号，对主回路上电，测量直流母线电压是否稳定且在正常范围内（约输入交流电压的1.35倍）；最后在输出端不接电机的情况下，进行空载运行测试，测量输出电压的平衡性和波形质量。只有在所有测试都通过后，才能连接电机进行带载试验，并从轻载逐步增加到额定负载。

通过以上系统化的维修步骤，不仅能有效解决西门子变频器整流桥损坏故障，还能显著降低重复损坏的概率。维修人员应养成规范操作的习惯，避免急于求成而忽略关键检查环节，这样才能提供高质量的维修服务。
