西门子伺服驱动器维修测试准

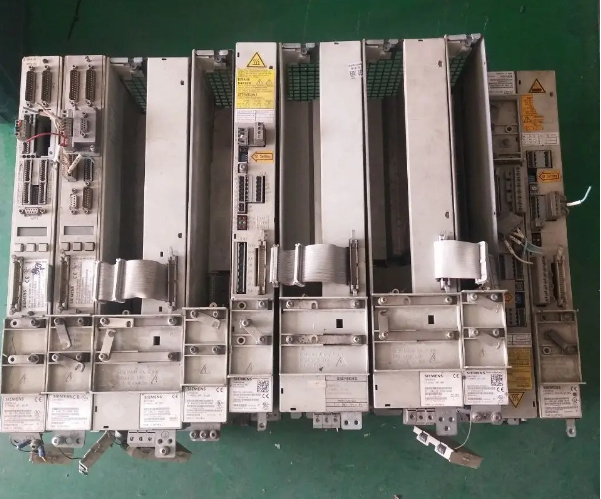

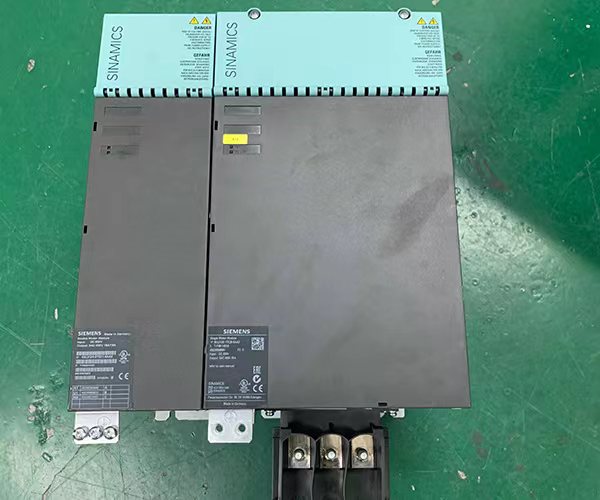

西门子伺服驱动器维修测试准：这周我们公司技术工程师维修了两台伺服驱动器，有一台是西门子伺服驱动器，出现了欠压故障的问题，需要进行故障分析，下面就对欠压故障通常指的是驱动器的直流母线电压低于正常范围，可能由多种原因引起，包括电源输入问题、内部电路故障、电机负载问题以及保护机制触发等。

西门子伺服驱动器不运转故障排查
一、电源与供电检查
主电源确认：检查西门子伺服驱动器输入电压是否在额定范围，相位是否平衡。工具建议：使用三相电力分析仪检测电压、电流及谐波。
控制电源测试：测量控制回路24V DC是否稳定，若电压波动超过±10%，需更换电源模块。
二、控制信号诊断
脉冲信号检查：确认控制器（如PLC）是否发送脉冲信号：使用示波器观察PULS+/PULS-端波形，正常应为5V方波。若信号丢失，检查控制器程序及信号线屏蔽层接地。
模拟量信号验证：对模拟量控制模式，测量输入电压（如0-10V或±10V）是否随指令变化。
使能信号状态：检查SON（伺服使能）信号是否持续为高电平（通常>24V DC），若闪烁可能为控制器程序故障。
三、电机与编码器系统
电机绝缘测试：断开电机线缆，用兆欧表测量绕组对地绝缘（应>1MΩ），若阻值偏低需烘干或更换电机。
编码器反馈检查：观察驱动器是否报编码器故障：检查编码器线是否松动、屏蔽层是否单端接地。用示波器测量A/B相脉冲是否均匀，Z相是否每转一圈出现一次。

机械负载评估：手动盘动电机轴，检查是否卡滞；脱开负载后测试驱动器能否运行，定位是否机械卡死。
四、保护机制与报警代码
常见保护触发点：西门子伺服驱动器过流保护：检查电机是否短路、驱动器参数是否匹配电机额定电流。
过电压：确认减速时间是否过短，制动电阻是否接入。过热：清理散热片积灰，检查散热风扇是否运转。
报警代码解析：通过驱动器显示屏或调试软件读取故障码，按手册指引处理。
五、参数与软件配置
电机参数核对：确认p0304（电机额定电压）、p0305（额定电流）、p0307等参数与电机铭牌一致。
控制方式匹配：检查p1000是否设置为正确模式（如3=固定频率，5=模拟量）。
六、硬件替换法
模块化替换：按故障概率排序替换：控制板>功率模块>编码器线>电机。
快速测试流程：断开主电路，仅保留控制回路，通过调试软件发送使能及速度指令，观察驱动器是否响应。

西门子伺服驱动器欠压故障分析
一、输入电源问题
电网电压波动：检查西门子伺服驱动器输入电压是否在额定范围（如3AC 380V±15%），若电压持续偏低需联系供电部门。
瞬时欠压：通过电力分析仪捕捉故障时刻电压波形，确认是否存在短时压降。
电源相位缺失：测量三相电压是否平衡，若某相电压<50%额定值，检查上级断路器、接触器及线缆连接。
变压器容量不足：计算负载总功率是否超过变压器额定容量（如100kVA变压器带120kW负载），必要时增容。

二、驱动器内部电路
整流单元故障：测量整流桥堆输出端电压（正常应为输入电压×√2×1.1），若电压偏低可能二极管损坏。
快速测试：断电后测量二极管正向导通压降（应<1V），反向阻值应无穷大。
滤波电容老化：观察电容是否鼓包漏液，用电容表测量容值，若偏差超过20%需更换（建议整组替换）。
PFC电路失效：对带功率因数校正的驱动器，检查PFC电感是否饱和、IGBT是否击穿，导致母线电压无法泵升。
三、电机与负载影响
电机发电状态：在快速减速或负载惯性大的场景下，电机处于发电状态，若制动单元未工作，母线电压可能被拉低。解决方案：启用制动电阻（P+/P-短接）或调整减速时间参数（p1216）。
电缆压降过大：长距离电缆导致线路压降，测量驱动器端与电机端电压差，若超过5%需增大电缆截面积。
四、保护机制与参数设置
电压阈值参数：检查西门子伺服驱动器欠压保护阈值是否设置过严，可适当调低至合理范围。
控制模式匹配：在矢量控制模式下，若编码器信号异常，可能导致电流环震荡，间接引发母线电压波动。
五、特殊工况分析
多机并联干扰：多台驱动器共用直流母线时，某台故障可能导致整体母线电压被拉低，需隔离故障单元。
谐波与EMI干扰：使用APF有源滤波装置治理谐波，检查控制线是否与动力线并行布线。
